船用浮标灯与烟雾信号集成装置结构设计

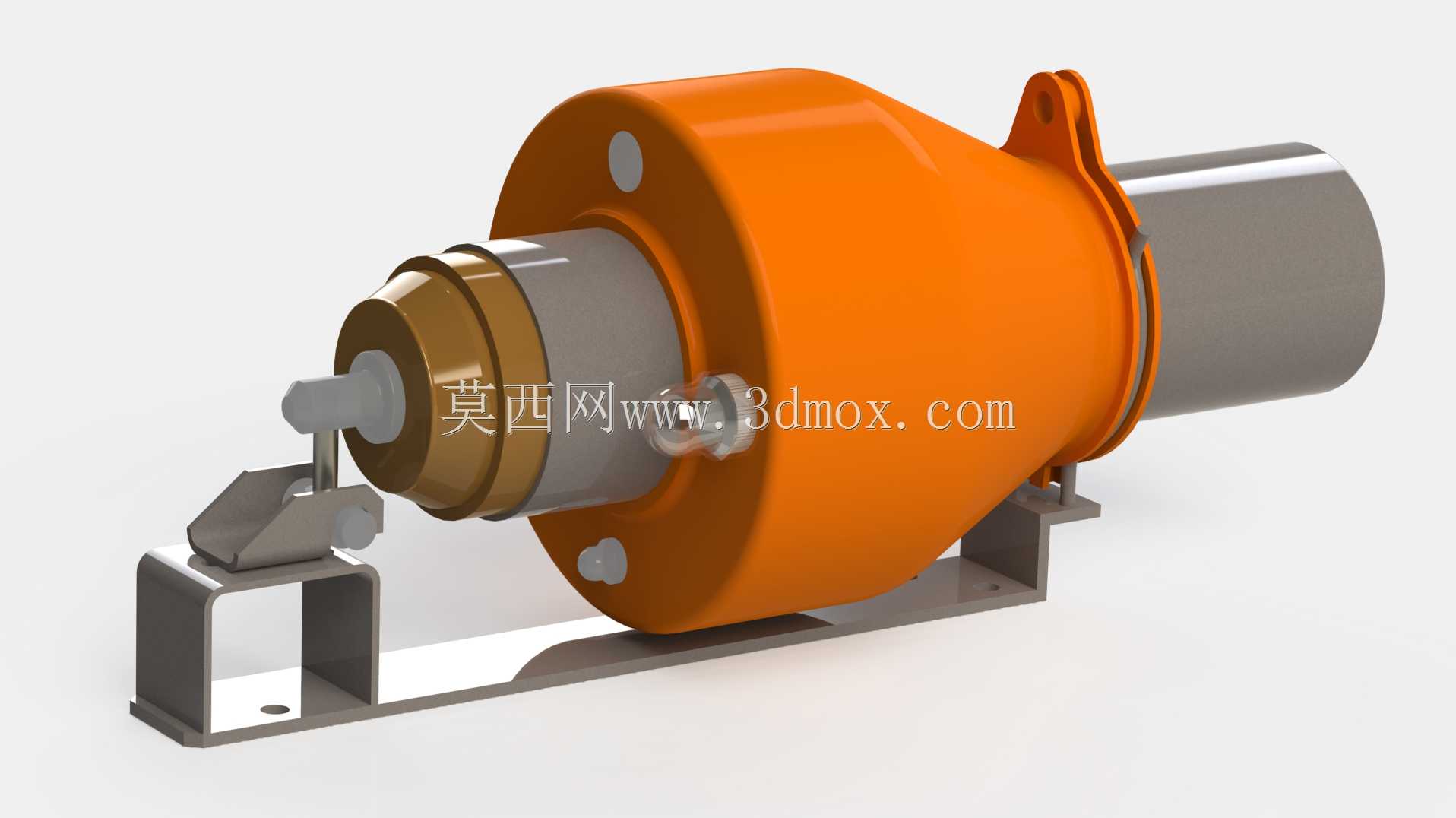

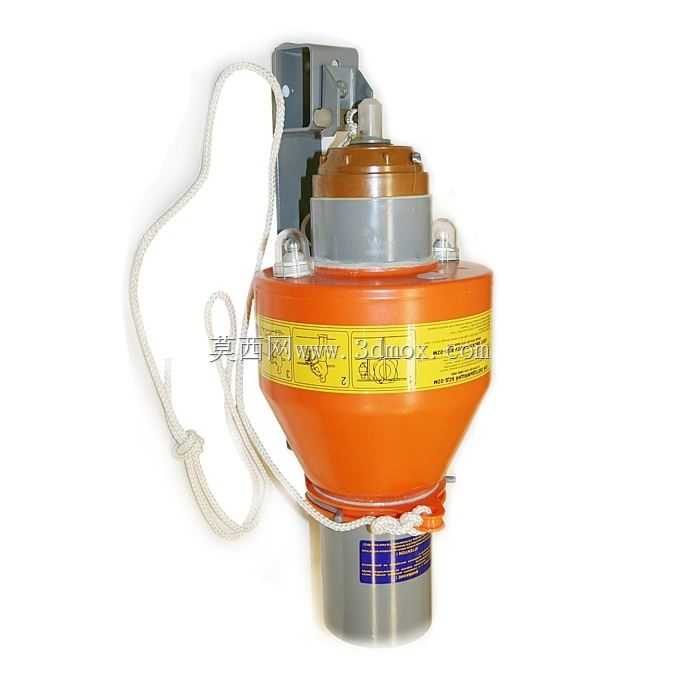

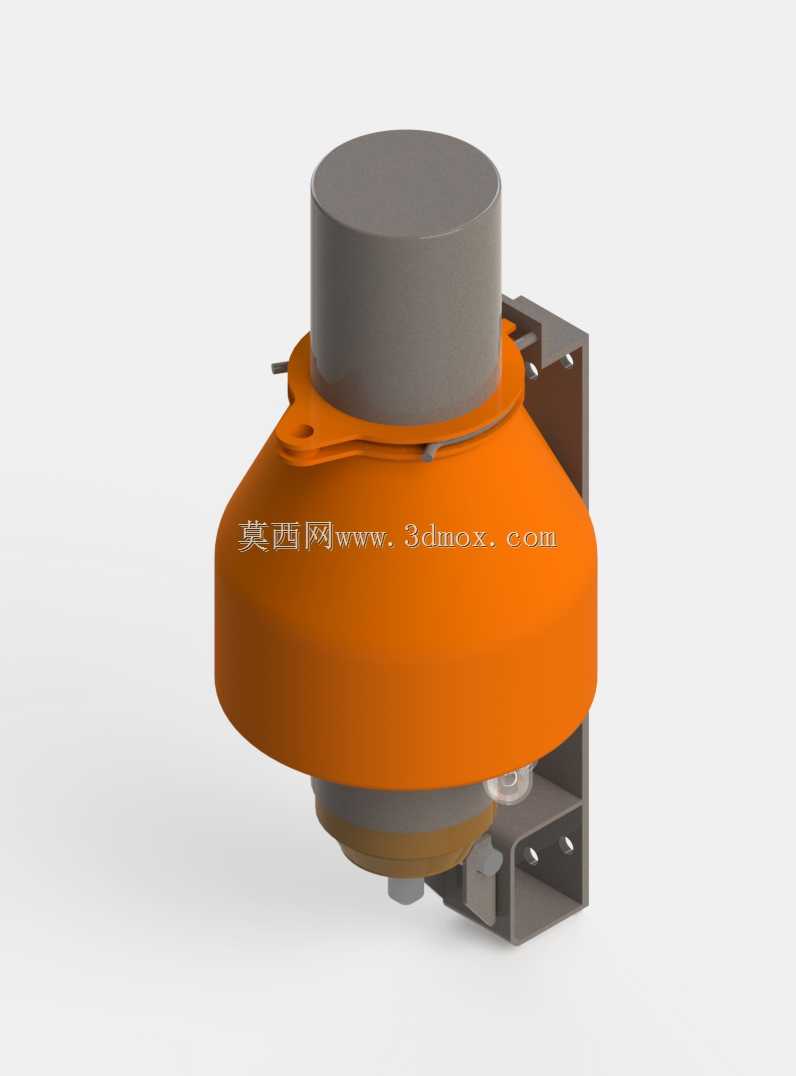

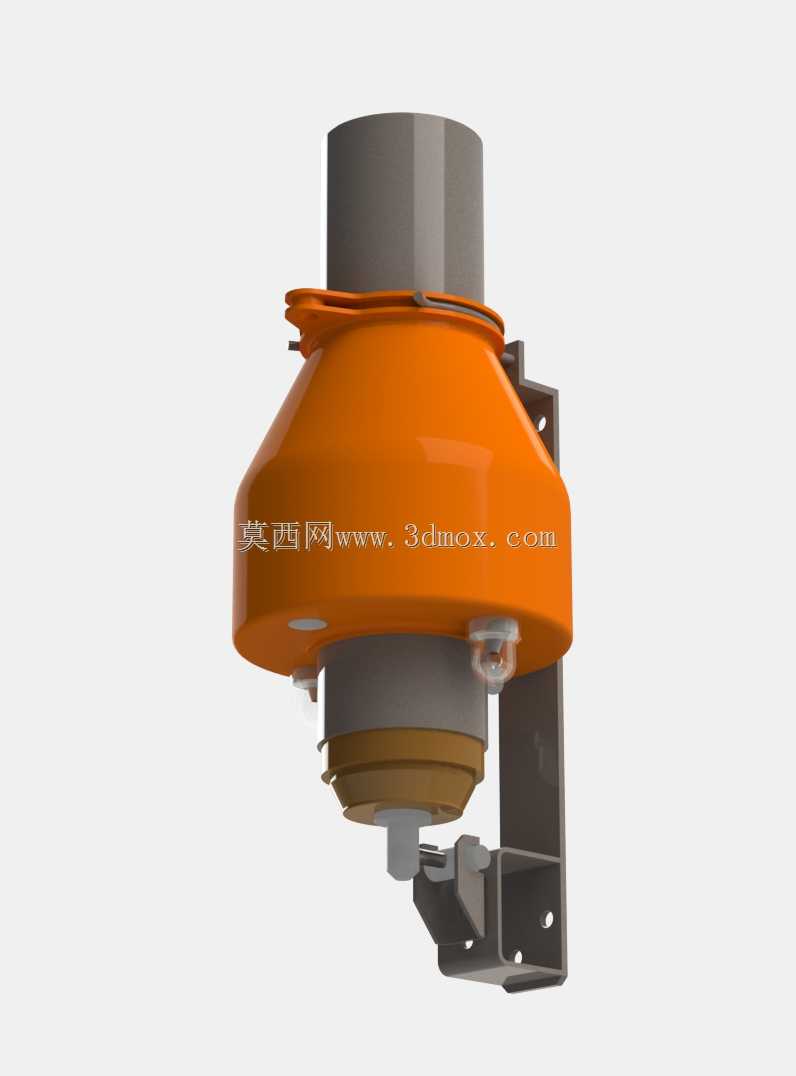

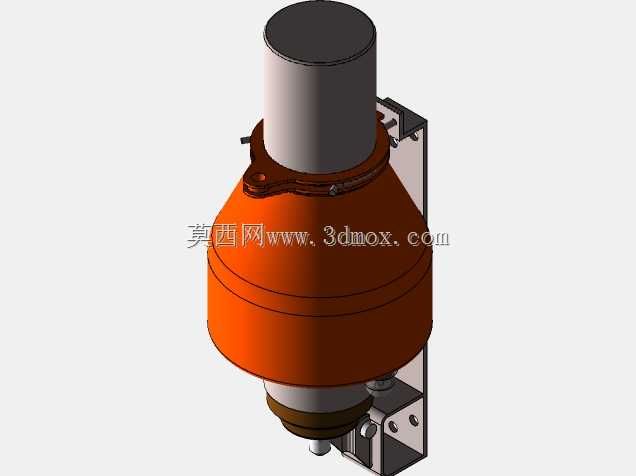

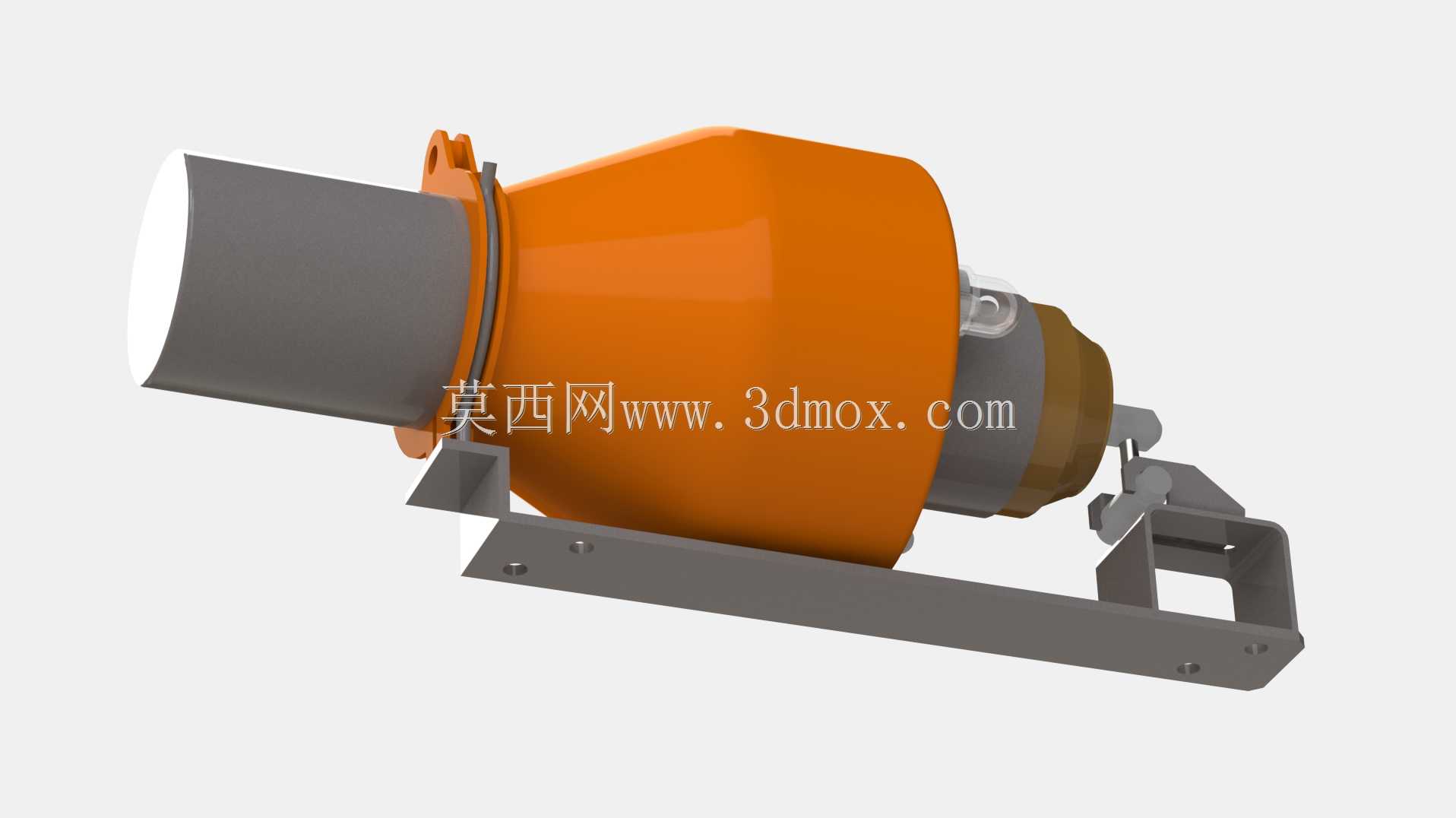

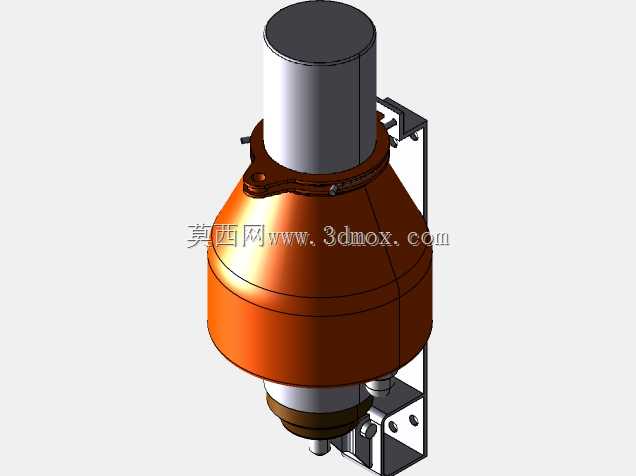

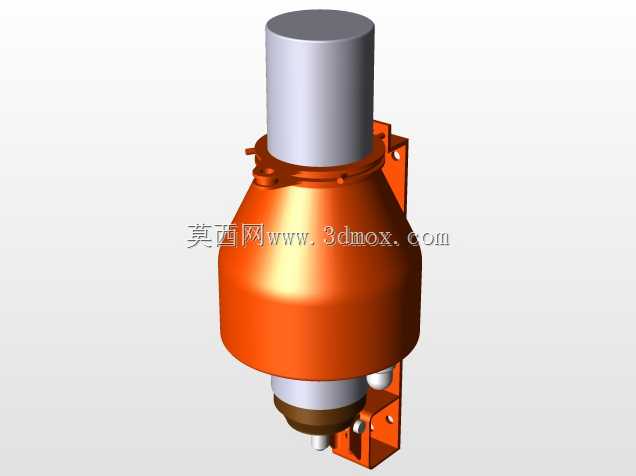

该装置是面向海事航保、船舶应急场景设计的集成式信号设备，主要应用于内河及近海航标浮体、船舶救生艇筏、海上作业平台的信号标识与遇险示位场景，可同时满足常规航行警示与遇险求救的双重功能需求，在低能见度、夜间航行等复杂工况下为过往船舶、搜救力量提供清晰的位置与状态标识。设备采用模块化集成设计思路，将持续发光的浮标指示单元与触发式烟雾信号单元整合在同一壳体内，既减少了海上设备的安装点位占用，也降低了多套独立设备带来的线缆布设、维护检修工作量。主体外壳采用流线型锥柱结合结构，橙色的主壳体采用高可见度工程材质，在海面环境下具备极强的视觉辨识度，同时锥形结构可有效降低海风、海浪冲击带来的受力载荷，减少设备在浮体晃动、浪拍工况下的结构损伤风险。设备两端分别设置发光指示端与烟雾输出端，发光端采用多层密封结构，可抵御海水飞溅、盐雾侵蚀，保证长期户外工作的光路通透；烟雾端采用密封式储料结构，触发后可释放高浓度有色烟雾，在白天可视距离内快速传递遇险位置信息。底部配套的L型安装支架采用折弯成型的金属结构，预留了标准安装孔位，可直接适配现有浮标、救生设备的通用安装基座，安装边界充分考虑了不同搭载平台的尺寸兼容性，整体重心沿安装支架中心轴线分布，可避免浮体随波浪起伏时设备出现偏斜、脱落问题。设计过程中针对海上工况做了多重结构优化：壳体连接处采用径向密封结构，可满足长期浸水工况下的防水要求；外部操作触发件采用大尺寸拨杆结构，佩戴救生手套也可快速操作触发；壳体表面的凸起安装耳可配合绑带、紧固件实现二次加固，应对极端海况下的冲击载荷。设备的发光单元可在常规状态下持续输出稳定的警示光信号，为周边航行船舶标识障碍物、航道边界位置；当遇到遇险情况时，可手动触发烟雾信号单元，在数秒内释放持续的高可见度烟雾，配合灯光信号实现昼夜全覆盖的示位效果，大幅提升搜救响应效率。整体结构无复杂冗余部件，各功能模块拆分清晰，后期维护时可单独更换发光组件或烟雾药剂模块，无需整体拆解设备，降低了海上运维的操作难度与成本。
