双体式水文测量无人艇结构设计

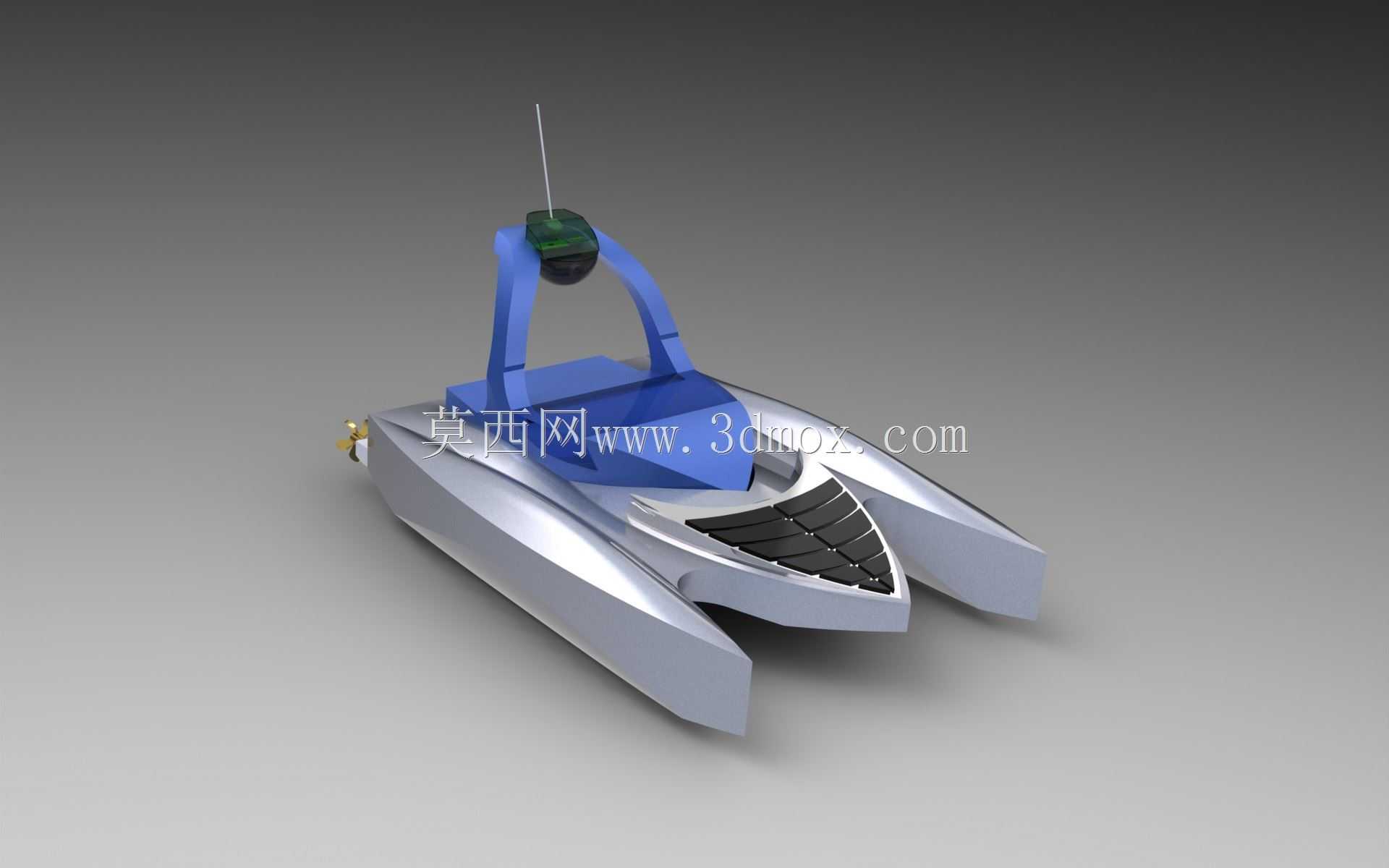

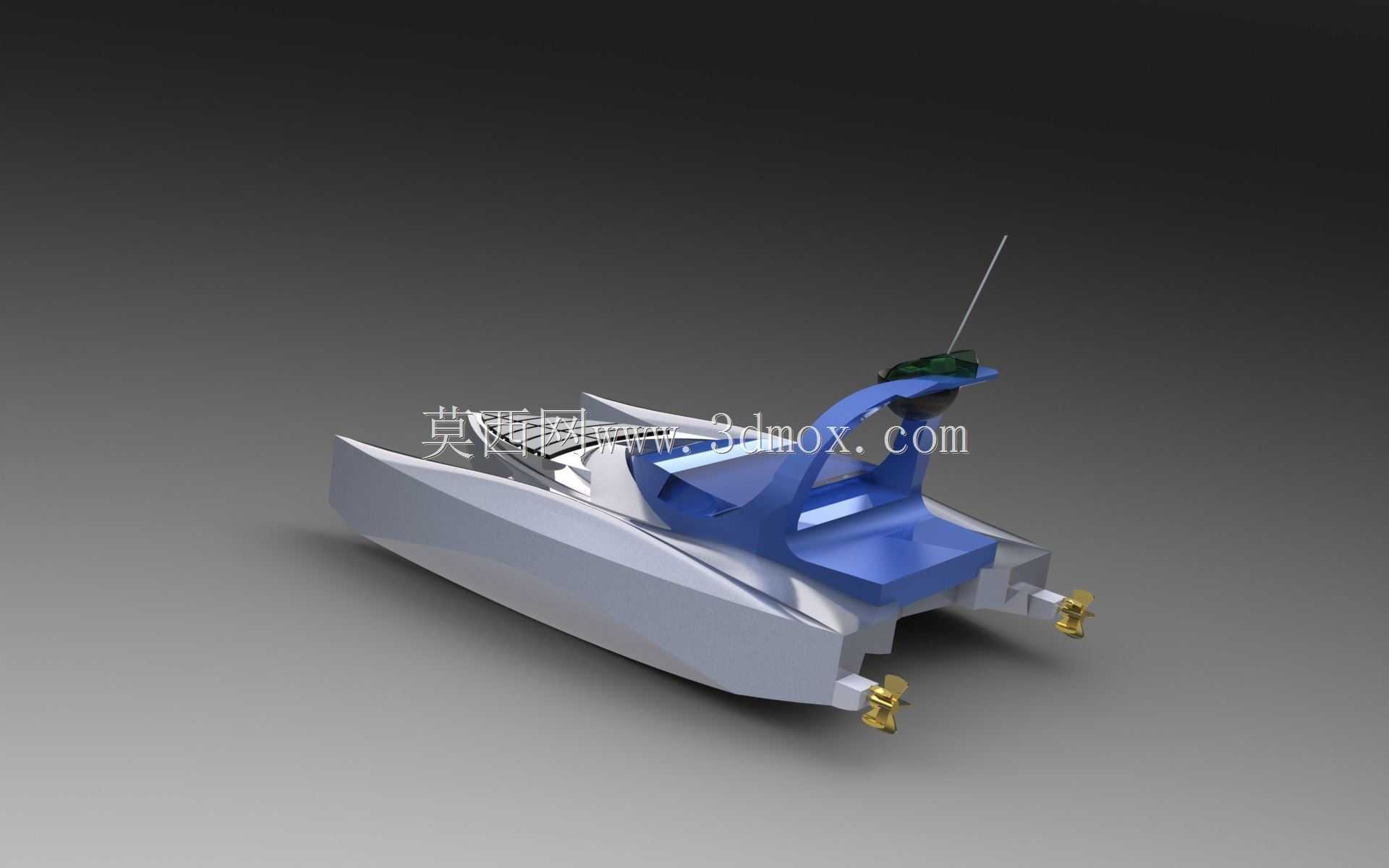

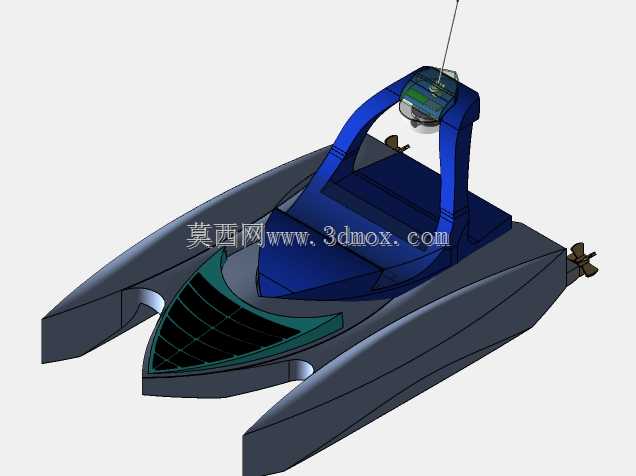

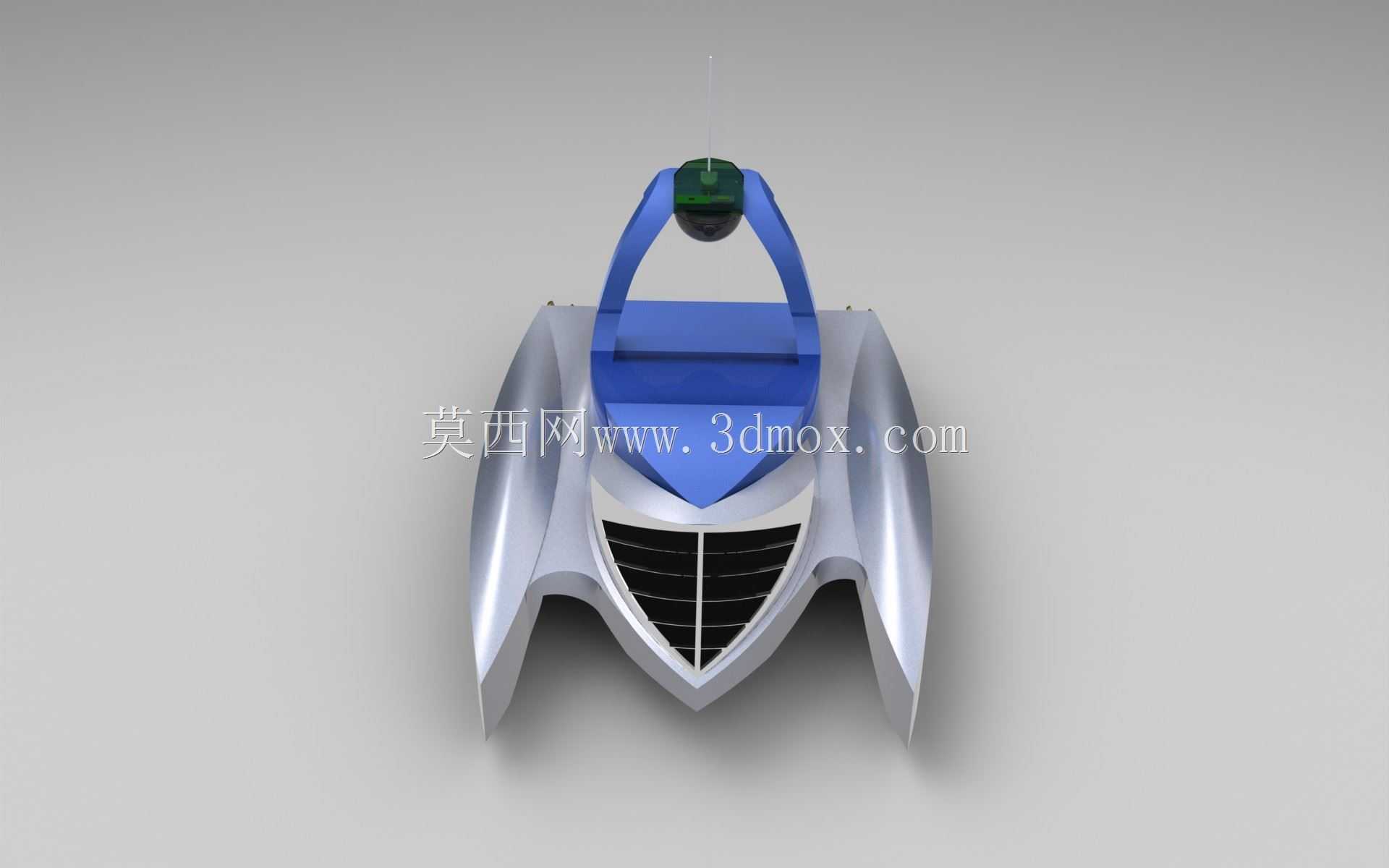

这款双体式无人作业艇主要面向近岸水文监测、水域安防巡逻场景设计，可替代人工完成高危水域的常态化作业任务，适配内河航道、沿海近岸、水库库区等多种水域环境，既可以承担日常水文数据采集工作，也可执行特定水域的巡航排查任务。从功能设计来看，艇体顶部搭载集成式监测载荷舱，内置水文参数采集模块与信号传输装置，顶部竖立的信号天线可保障作业过程中与岸基基站的稳定通讯，能够按照预设的坐标点位规划巡航路径，沿设定航线自动完成遍历作业，实时将采集到的水文数据、水域影像信息回传至岸基控制端，无需人员随艇作业，大幅降低恶劣水况、复杂水域环境下的作业风险。艇体还预留了手动控制接入端口，在特殊作业场景下，操作人员可切换手动控制模式，灵活调整艇体航向与作业点位，满足特定水域的定向排查、跟踪监测需求，可协助工作人员完成特定岸段的巡查、可疑目标跟踪等任务。在结构设计思路上，该艇采用双体船型布局，两个平行的片体结构通过上层连接桥整合为一体，相比传统单体船型拥有更宽的水线面宽度，航行时稳性更强，能够抵御近岸水域的风浪干扰，降低航行过程中的横摇幅度，保障顶部监测载荷的工作稳定性，避免船体晃动影响数据采集精度。艇体主体采用流线型曲面设计，首部做了削尖处理，可有效破开航行时的迎面水流，降低航行阻力，提升巡航效率；上层建筑采用拱形支架结构支撑载荷舱，既抬高了监测设备的安装高度，拓宽设备的探测视野，也能减少上层结构的迎风面积，降低强风环境下对艇体航行的干扰。从安装边界与尺寸适配来看，该艇整体尺寸紧凑，双体片体的间距经过优化，既保障航行稳性，也能适配狭窄航道、浅水区的通行需求，吃水深度较浅，可在近岸浅滩、水库库湾等水深较浅的区域正常作业；艇上所有功能模块均采用集成化安装设计，监测载荷、动力模块、通讯模块均预留标准化安装接口，可根据不同作业需求快速更换对应功能模块，无需对艇体主体结构做大幅改造，兼顾水文监测、安防巡逻、水质采样等多种作业场景的使用需求。动力模块布置在艇体尾部两侧，采用隐蔽式安装设计，既避免航行时水中杂物缠绕螺旋桨，也能优化艇体尾部的水流形态，提升推进效率，保障艇体在不同流速的水域中都能保持稳定的航速与航向。
