小型ROV脐带缆收放布设装置结构设计

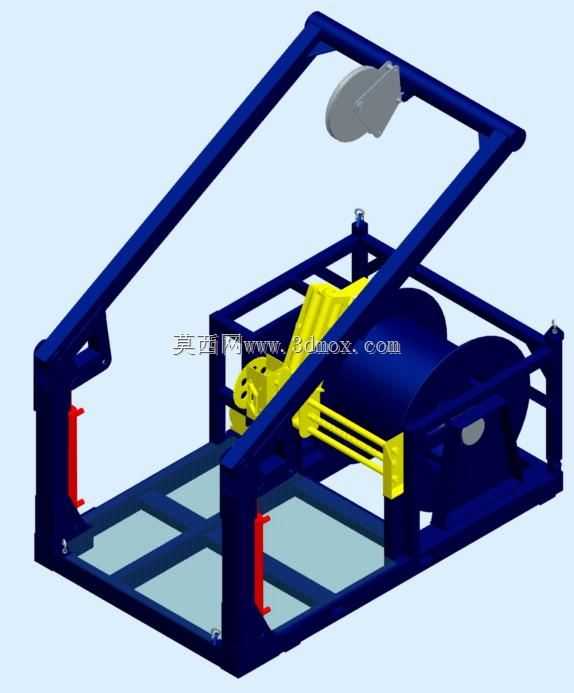

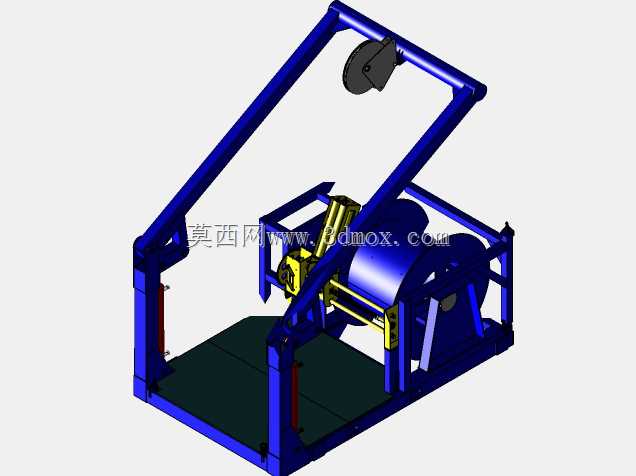

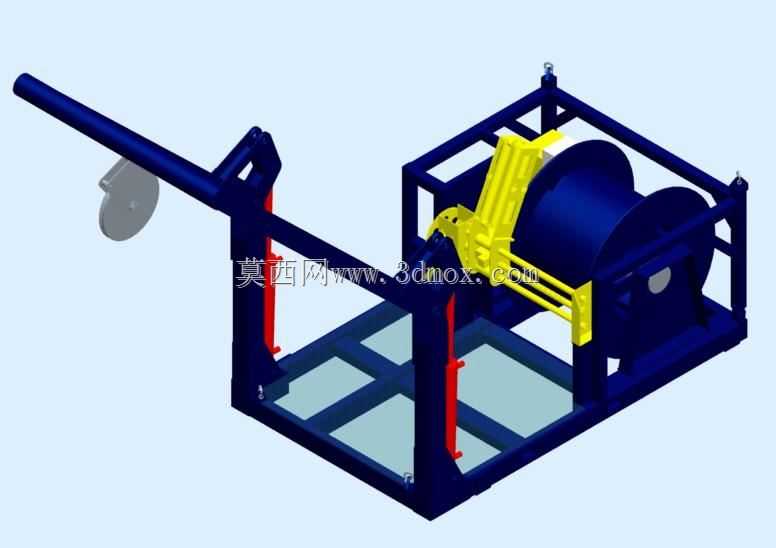

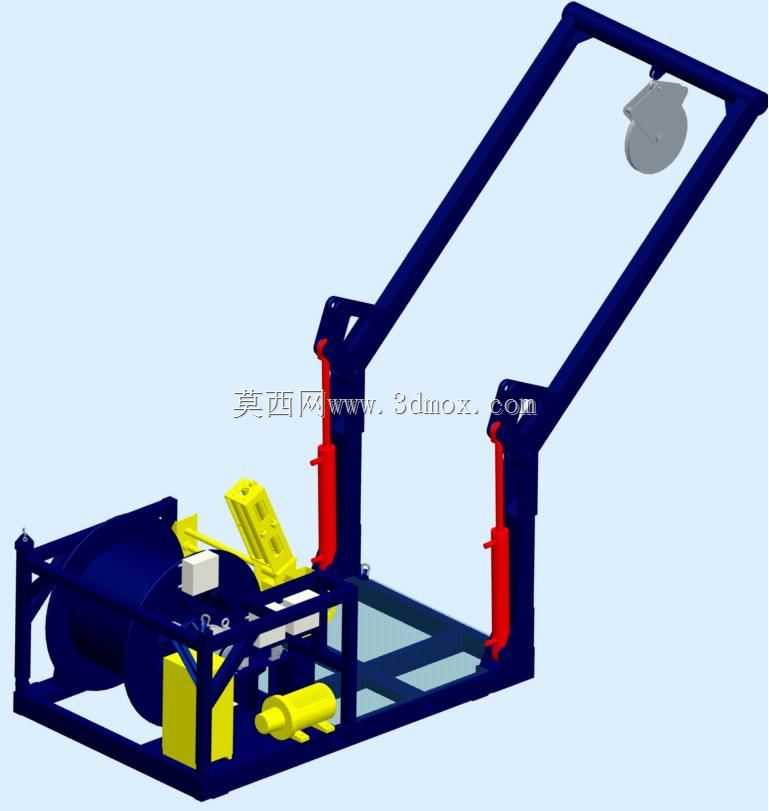

这套收放布设装置主要面向近岸浅海、内陆湖泊水库的小型工作观察级ROV作业场景，适配水下检测、坝体排查、水下管线巡检、近岸搜救辅助等作业需求，解决小型ROV布放与回收过程中脐带缆排布混乱、收放张力失控、布放对位不准的常见作业痛点。整套设备采用撬装式框架底座作为承载主体，框架采用矩形型钢拼焊成型，底部预留标准叉装孔位与吊装吊点，可直接固定在作业船舶甲板、岸边临时作业平台或者工程车辆货厢上，无需额外定制复杂安装基座，适配不同作业场景的快速转场需求，框架整体长宽尺寸控制在常规作业平台承载边界内，不会占用过多甲板操作空间，预留的操作间隙可满足单人完成常规布放操作。设备核心的收卷卷筒采用大容绳量槽型设计，可适配不同线径的ROV脐带缆，卷筒侧边配置排缆导向机构，可在收缆过程中自动引导缆绳逐层整齐排布，避免缆绳乱层挤压造成的内部线芯损伤，延长脐带缆的使用寿命。前端延伸的长导向臂采用变截面刚性结构，臂端配置导向滑轮组，可在布放与回收过程中为脐带缆提供稳定的导向支撑，避免缆绳与框架边缘、船舷发生摩擦剐蹭，导向臂搭配两侧的液压支撑构件，可根据作业时的船舷高度、水面距离调整臂端的探出角度与支撑高度，适配不同干舷高度的作业载体，在高海况下也能维持导向位置的稳定，减少缆绳随波浪晃动产生的交变张力。框架上集成的液压驱动单元可提供稳定的收放扭矩，支持收放速度的无级调节，可匹配ROV的水下移动速度调整缆绳收放速率，避免缆绳过松缠绕或者过拉拉拽损伤ROV机体，同时配置的张力缓冲结构可抵消波浪起伏带来的瞬时冲击力，保护脐带缆与ROV连接部位的密封结构。整套结构设计充分考虑海上作业的防腐蚀需求，所有外露金属构件都做了对应的防腐处理，铰接转动部位都配置了密封防护结构，可适应高盐高湿的作业环境，设备整体布局紧凑，所有功能部件都集成在撬装框架内部，转场运输时无需拆解额外部件，可整体吊装转运，快速抵达作业现场后即可投入使用，有效降低小型ROV作业的前期准备时长，提升外业作业的效率。
