单极腹腔手术用活检钳头结构设计

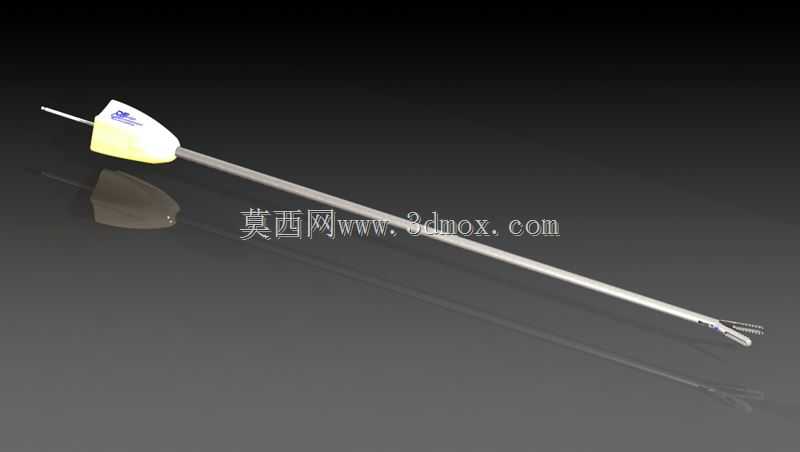

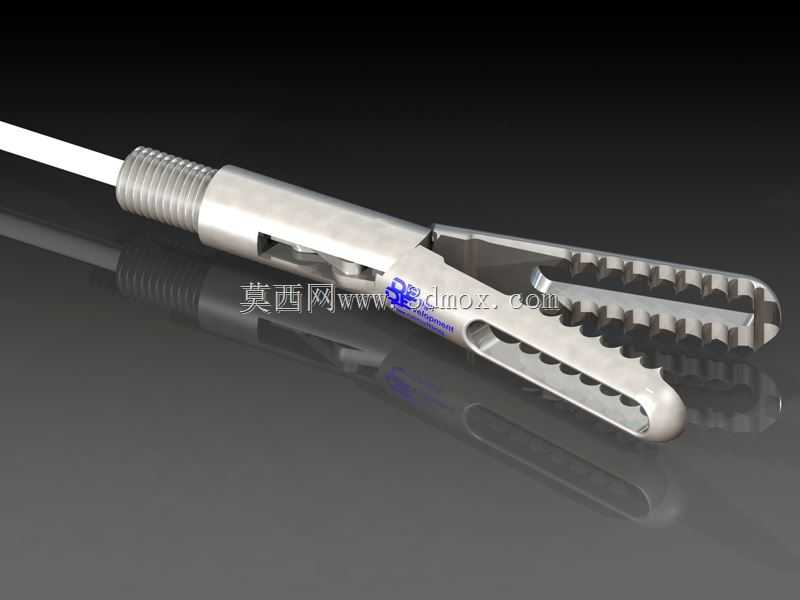

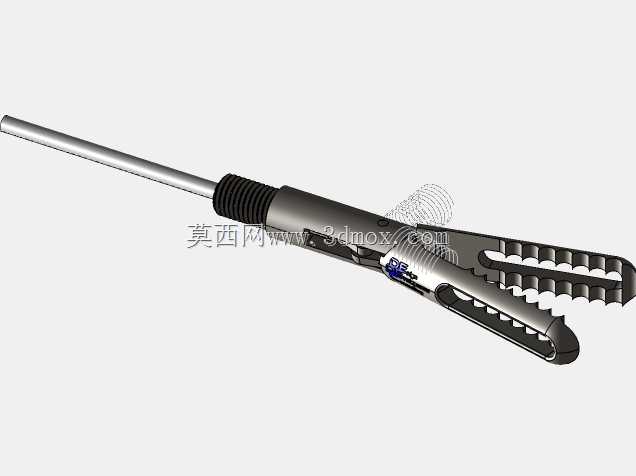

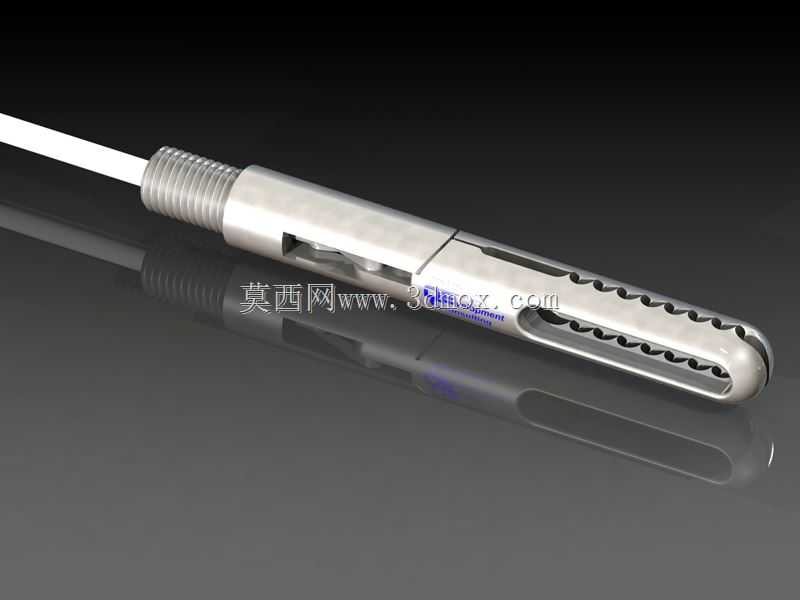

这款钳头是腹腔镜微创手术系统中的核心执行末端部件，主要适配直径5mm至10mm的常规腹腔穿刺器通道使用，广泛应用于普外科、妇科、泌尿外科的各类微创腔镜手术场景，承担术中组织夹持、病理活检取样、粘连组织钝性分离、小血管临时夹闭等核心操作功能，是微创外科手术中使用频次极高的基础手术器械部件。从功能特性来看，该钳头采用单极电凝兼容结构设计，钳身主体采用医用不锈钢一体化加工成型，表面做镜面抛光与钝化处理，既能够避免术中刮伤腔道内的正常组织，也可满足高温高压灭菌的重复使用要求，钳头咬合面采用细密锯齿与镂空漏孔组合结构，锯齿结构可以提升对软组织的夹持摩擦力，避免夹持过程中组织滑脱，镂空漏孔则可以在夹持活检组织时挤出多余组织液，提升取样组织的完整度，同时在电凝操作时可以让电流均匀分布在咬合面，减少对周边正常组织的热损伤范围。从设计思路层面，这款钳头采用分体铰接式结构，整体分为钳身主体、左右钳瓣、铰接销轴、尾部连接杆四个核心部分，铰接位置采用间隙配合设计，既保证钳瓣开合的顺畅度，也预留了足够的灭菌清洗缝隙，避免术后组织残留造成的交叉感染风险；钳头前端做圆钝弧形过渡处理，没有尖锐棱角，在进入腹腔穿刺器以及腔内操作时不会戳伤脏器与穿刺器密封帽；尾部的螺纹连接段可以和操作杆的推拉传动结构精准配合，将手柄端的开合操作精准传递到钳头位置，传动间隙控制在0.1mm以内，保证操作的手感反馈清晰，医生可以精准控制夹持力度，避免力度过大夹碎活检组织或者力度过小无法稳定夹持。从安装边界与尺寸来看，钳头整体闭合状态下的最大外径不超过10mm，可以顺畅通过常规规格的腹腔镜穿刺器通道，钳头有效开合角度控制在45度以内，既保证足够的张口范围来夹持较大体积的组织样本，也避免张开角度过大在狭小腹腔内操作时触碰周边脏器；尾部连接杆的直径与螺纹规格匹配通用型腔镜器械操作杆，不需要定制专属连接件，可以直接替换同规格的损坏钳头，降低医疗机构的器械维护成本；钳身整体长度控制在35mm左右，在保证足够结构强度的前提下，尽可能减少末端的重量，降低长时间手术操作时医生的手部疲劳感。
