多自由度幻影反应堆机械臂结构设计

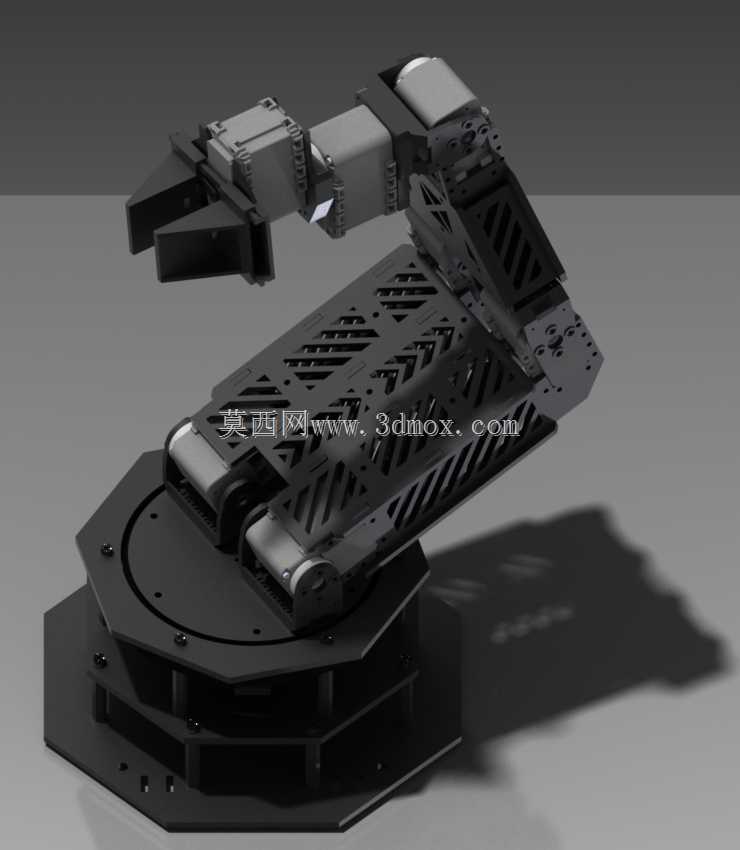

这款多关节机械臂主要面向小型精密作业场景设计，可适配实验室精密物料转运、小型工件装配、教学实训演示、轻量化工位上下料等多种应用场景，能够在有限的作业空间内完成复杂的位姿调整，替代人工完成重复性高、定位精度要求严苛的操作任务，在小型自动化产线、科研教学平台、创客开发场景中都能发挥稳定的执行作用。从实际用途来看，该机械臂末端可搭配夹爪、吸盘、小型焊笔、点胶头等多种执行末端，完成夹取搬运、定点点胶、轨迹焊接、工件分拣等不同类型的作业，底座的回转设计配合多段臂体的俯仰关节，能够覆盖底座周围半球形的作业范围，满足桌面级作业场景的覆盖需求。在功能特性上，该机械臂采用全镂空的臂体结构设计，在保证结构刚性的前提下尽可能降低臂体自身重量，减少关节驱动的负载压力，提升关节响应速度与运动稳定性；每一段关节都预留了标准的驱动件安装位，可适配不同规格的伺服舵机或伺服电机，用户可根据实际负载需求选配对应扭矩的驱动组件，实现负载能力的灵活调整；末端夹爪采用平行开合结构，夹持接触面做了防滑处理，可稳定夹持不同外形的小型工件，夹持行程可通过调整夹爪安装位置灵活适配不同尺寸的被夹持物。从设计思路来看，该机械臂采用模块化的关节设计逻辑，底座回转关节、大臂俯仰关节、小臂俯仰关节、腕部旋转关节、末端执行关节均为独立可拆分的模块，单个关节出现故障时可单独拆卸更换，降低后期维护成本；臂体的镂空结构经过受力拓扑优化，在臂体受力集中的关节连接位置做了加厚加强处理，避免臂体在负载状态下出现形变影响定位精度；走线槽内嵌在臂体结构内部，驱动线缆与信号线缆可全部隐藏在臂体内部，避免运动过程中线缆剐蹭外部设备，同时提升整体外观的整洁度。在外形尺寸与安装边界上，该机械臂底座采用多边形法兰安装结构，底座上预留了均匀分布的安装孔位，可直接通过螺栓固定在桌面、工装平台或移动小车上，安装时需保证底座安装平面的平面度误差在允许范围内，避免底座安装倾斜影响臂体运动精度；臂体完全伸展状态下的作业半径可覆盖桌面级作业范围，收缩状态下占用空间极小，适合在空间紧凑的小型工位上部署；关节运动范围做了机械限位设计，避免关节运动超程造成驱动件损坏或线缆拉扯，安装时需在臂体运动范围内预留足够的安全空间，避免臂体运动过程中与周边设备发生碰撞干涉。
