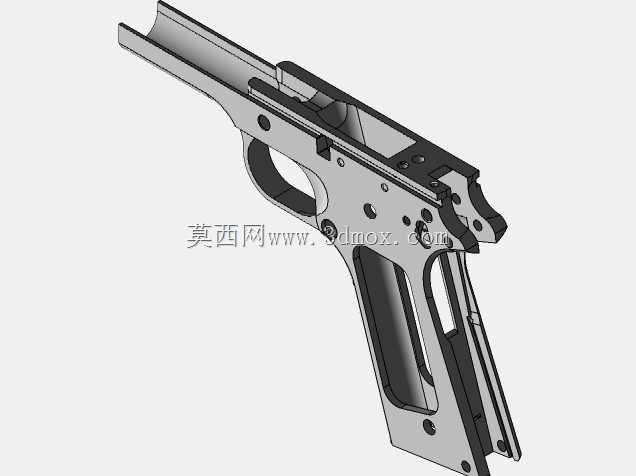

1911A1手枪握把底把组件结构设计

该三维结构为经典1911系列手枪的核心承载底把部件，也就是枪械领域常说的套筒座组件，是整枪所有功能部件的安装承载基体，在轻武器制造、战术装备研发、影视道具制作、枪械科普教具生产等场景中有着广泛的应用空间。作为整枪的核心支撑构件，这个底把承担着连接枪管组件、套筒往复导轨、击发发射机构、弹匣供弹结构、握把护板以及手动保险、弹匣卡笋、空仓挂机等所有操作控件的核心作用，所有部件的安装定位精度都直接决定整枪的动作可靠性与射击精度。从设计思路来看，该结构完全遵循经典1911手枪的成熟力学布局，整体采用框架式镂空结构设计，在保证结构强度满足击发时膛压冲击载荷要求的前提下，尽可能去除非受力区域的多余材料，有效控制整枪重量，提升长时间持握的使用舒适度。握把区域采用符合人体工程学的18度倾斜角度设计，匹配自然指向性的持握姿态，握把内部预留了标准双排单进弹匣的完整容纳仓，仓体内壁设计有弹匣导向定位斜面，能够保证弹匣更换时的顺畅插入与可靠锁定，同时在握把底部预留了弹匣托弹簧的让位空间，避免供弹过程中出现运动卡滞。扳机护圈采用适配双手操作的大圆弧轮廓设计，既可以满足冬季佩戴战术手套时的操作空间需求，也能避免尖锐棱角对持握手部造成的磕碰不适。底把上部的两侧设计有与套筒配合的长行程导向导轨，导轨面的平行度公差控制在极高精度范围内，能够保证套筒往复运动时的顺畅平稳，避免出现卡滞或晃动影响射击精度。底把中上部的空腔区域为击锤、阻铁、扳机连杆等发射机构零件预留了精准的安装定位槽与轴孔，所有轴孔的同轴度经过反复校核，能够保证击发机构动作的灵活可靠，不会出现击发无力或者偶发走火的安全隐患。手动保险、弹匣卡笋、空仓挂机杆的安装位置都经过人机工程优化，持握时拇指可以在不改变持握姿态的情况下快速操作保险与弹匣释放，提升战术操作的响应速度。从安装边界来看，该底把的外形尺寸完全遵循经典1911A1手枪的标准规格，握把宽度适配市面上绝大多数通用规格的1911握把护板，上部导轨尺寸可以直接匹配标准规格的1911套筒组件，扳机安装孔位、击锤轴孔、保险轴孔的位置尺寸都符合通用互换要求，既可以用于整枪的组装生产，也可以作为老旧枪械维修替换的备件参考，还可以用于非发射功能的训练教具、影视道具的结构制作，在轻武器研发验证阶段，也可以作为结构基准开展人机工效测试、零部件匹配性验证等相关工作。
