适配齿轮箱的双头蜗杆轴机械结构设计

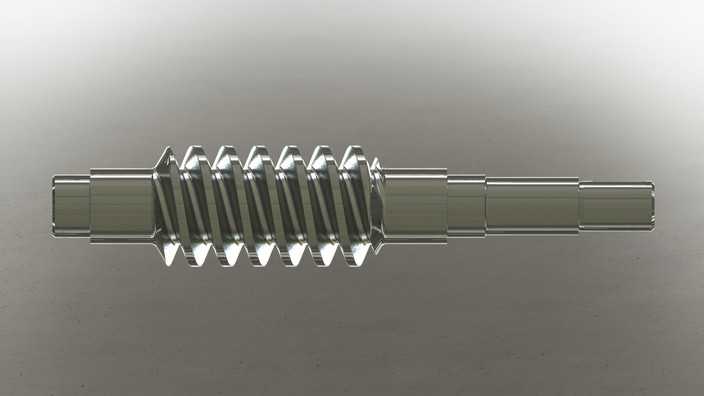

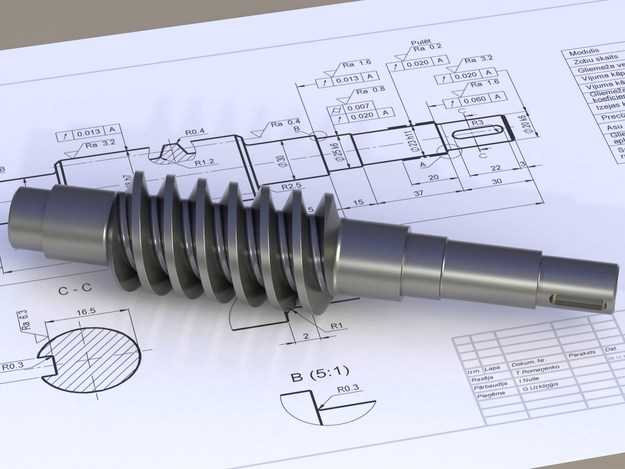

本作品为适配2头蜗杆传动齿轮箱的蜗杆轴三维建模成果，建模过程严格遵循机械设计规范与蜗杆传动的参数匹配要求，从结构合理性、加工可行性、装配适配性多维度完成设计搭建。建模阶段首先梳理蜗杆轴的功能逻辑：该零件作为齿轮箱内的核心传动输入件，需要同时承担扭矩传递、轴向定位、与蜗轮啮合传动的多重作用，因此在结构划分上依次设置了轴承安装轴段、蜗杆齿形段、输出连接轴段、键槽定位结构，各轴段的直径、长度参数均按照轴类零件的阶梯轴设计准则排布，相邻轴段设置合理的过渡圆角避免应力集中，对应安装轴承、密封件的轴段严格匹配标准件的安装公差要求。蜗杆齿形部分的建模是整个作品的核心，针对2头蜗杆的参数特性，先通过螺旋线生成工具匹配对应模数、导程角、头数的螺旋路径，再基于齿廓截面沿螺旋路径扫描生成完整齿形，齿顶、齿根位置均设置了符合加工要求的圆角特征，齿面的啮合区域做了精度优化，保证后续与蜗轮装配时的啮合间隙符合传动要求，避免出现传动卡滞或侧隙过大的问题。轴端的键槽特征按照平键标准尺寸设计，键槽的位置、深度、宽度均匹配对应轴径的标准键规格，键槽端部的退刀结构也做了还原，贴合实际铣削加工的工艺要求。材质与渲染阶段，为还原真实金属零件的质感，选用合金钢材质球，调整金属度、粗糙度参数还原调质处理后的金属表面光泽，同时搭配工程图纸作为渲染背景，将模型放置于对应蜗杆轴的工程视图上方，直观呈现三维模型与二维工程图的尺寸对应关系。渲染时采用柔和的工业展示光源，在齿面、轴颈的加工面位置形成自然的高光反射，清晰展现各轴段的台阶结构、齿形轮廓、键槽细节，让观看者可以直观识别零件的各部分结构特征。整个建模过程兼顾了设计合理性与工艺可行性，所有结构特征均对应实际机械加工的可实现性，没有出现违背加工逻辑的异形结构，既可以作为机械设计的教学案例展示蜗杆轴的结构组成，也可以用于齿轮箱传动的装配模拟、运动仿真场景，为蜗杆传动机构的设计验证提供准确的三维模型支撑。
