短管转轮式玩具手枪外观结构设计

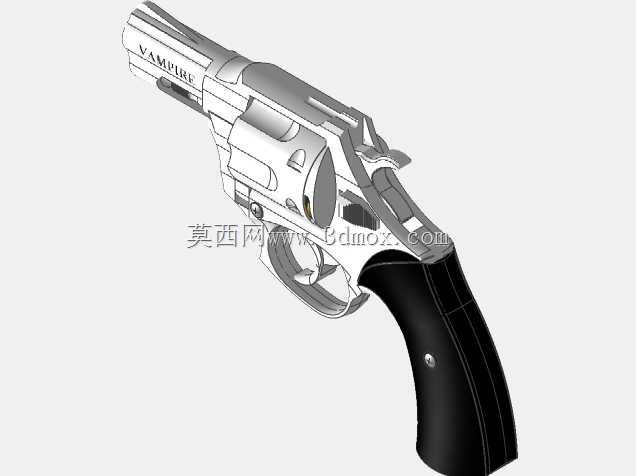

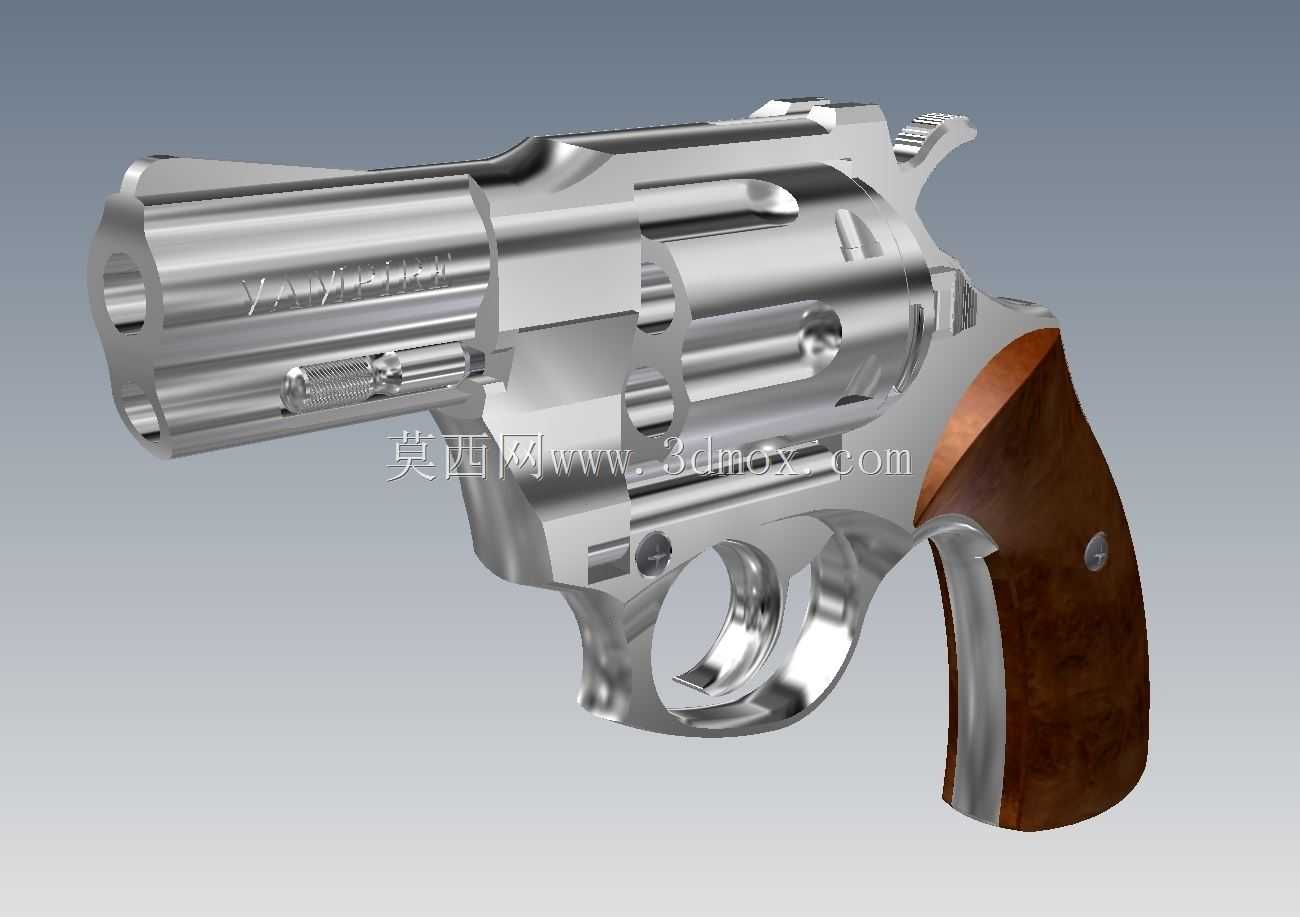

本次呈现的短管转轮式玩具手枪结构设计，主要面向玩具文创、影视道具制作、科普教具开发等应用场景，可作为桌面装饰摆件、影视拍摄仿真道具、青少年机械结构科普展示载体使用，区别于功能性器械，该设计聚焦外观还原与结构展示属性，所有结构均做钝化处理，无实际击发功能，完全符合玩具类产品的安全设计规范。从产品功能特性来看，该设计完整还原了短管转轮手枪的经典结构布局，包含转轮弹巢、短款枪管、击锤组件、扳机结构、木质纹理握把五大核心部分，金属部分采用亮面镀铬质感的外观处理，还原了经典枪械的金属冷冽质感，握把部分采用仿胡桃木的曲面造型，贴合人手握持的自然弧度，兼顾视觉真实感与握持舒适度，转轮部分预留了转动结构的装配间隙，可实现转轮的手动旋转操作，还原真实枪械的操作手感，击锤部分设计为可扳动的活动结构，扳机与击锤之间预留了联动结构的安装空间，可根据后续需求加装简单的联动复位结构，实现扣动扳机时击锤复位的模拟动作。从设计思路来看，整体采用1:1等比例还原经典短管转轮手枪的外形尺寸，整体长度控制在180mm左右，高度控制在120mm左右，握把最宽处为32mm，安装边界上无需额外预留外接组件的装配空间，整体为一体化展示结构，各部件之间采用卡扣与定位柱配合的装配方式，无需额外紧固件即可完成组装，既降低了后续3D打印或者小批量生产的装配难度，也方便后期拆解展示内部结构。设计过程中针对原参考结构的内部缺陷做了优化调整，对内部无法正常联动的NC结构做了简化处理，将原本复杂的击发联动结构改为装饰性结构，既保留了外观的完整性，也避免了多余结构带来的装配干涉问题，枪管部分做了实心封堵处理，完全符合玩具安全标准，转轮弹巢的每个腔室也做了浅槽处理，仅保留外观造型，无实际装填功能。握把部分的曲面做了多次曲率调整，边缘全部做R2以上的圆角处理，避免尖锐边角带来的安全隐患，金属与木质握把的衔接处做了嵌入式定位结构，保证装配后接缝均匀，无明显错位，整体外观的分模线全部设计在结构隐蔽处，最大程度保证外观的完整性与视觉质感。该结构既可以直接用于3D打印制作实体道具，也可以作为三维动画制作、游戏建模的基础参考模型，适配不同场景的使用需求。
