皮卡汀尼战术导轨精密结构设计

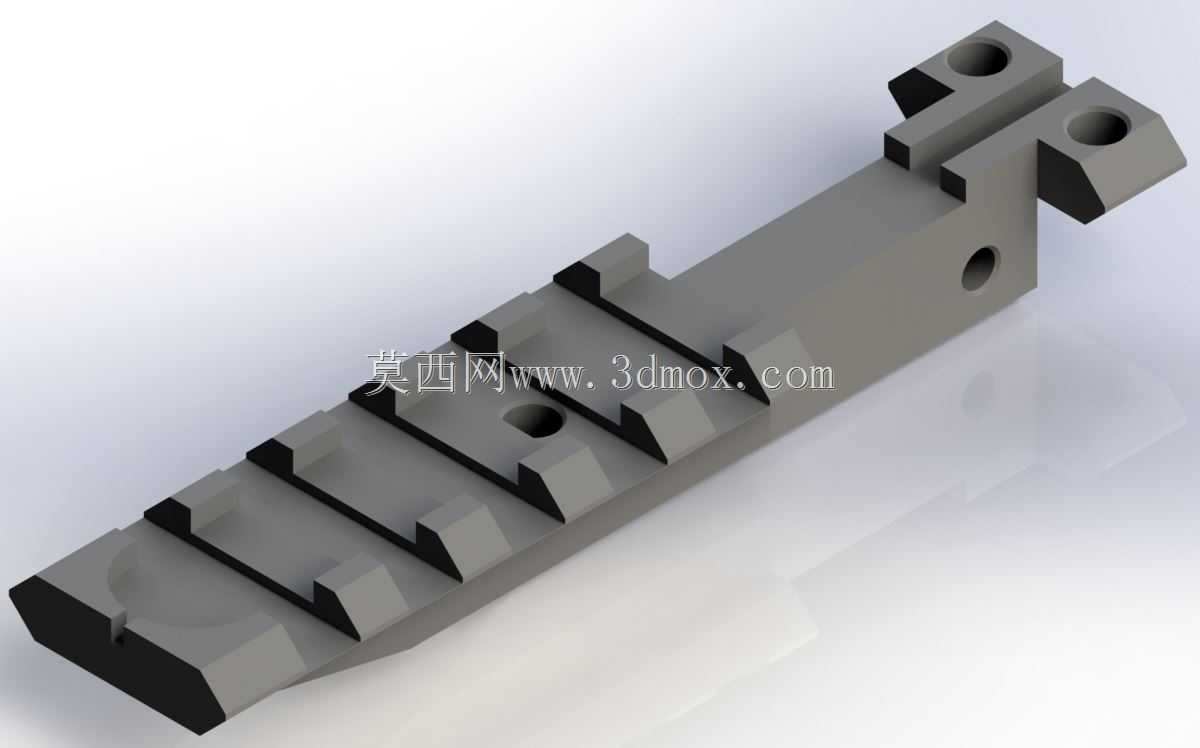

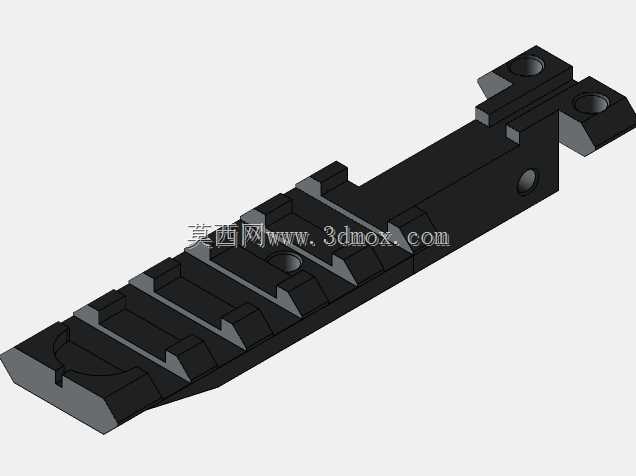

这款皮卡汀尼导轨是战术装备领域通用的附件安装承载构件，目前广泛应用在轻武器战术拓展、光电观瞄设备搭载、户外战术装备改装等场景中，作为标准化的附件安装接口，它能够为瞄准镜、战术手电、激光指示器、前握把等各类外置附件提供统一、稳固的安装基准，彻底解决不同厂商附件接口不通用的适配难题，让使用者可以根据实际使用需求快速拆装、更换不同的功能附件，无需额外进行打孔、焊接等破坏性改装。从功能特性来看，该导轨采用了等间距排布的横向卡槽与定位凸台结构，卡槽的间距、深度、凸台宽度都遵循通用的战术接口标准，附件安装时可以沿着导轨轴向滑动调整位置，调整到合适的使用位置后通过附件自带的锁紧机构卡入卡槽完成固定，能够承受持续后坐冲击与日常使用中的振动载荷，不会出现附件移位、松动的问题，保证搭载的光电设备、握持附件始终保持稳定的工作位置。在设计思路上，这款导轨优先考虑了结构强度与安装适配性，主体采用一体化铣削成型的结构设计，没有多余的拼接焊缝与连接缝隙，整体刚性更强；导轨两端设计有带安装孔的固定耳座，安装孔的位置与孔径匹配主流装备的安装点位，可以通过螺栓直接完成导轨与主体装备的紧固连接，不需要额外制作转接支架；导轨的卡槽边缘做了微小的倒角处理，既可以避免尖锐边角划伤使用者，也能让附件的锁紧卡笋更顺畅地滑入卡槽，减少拆装时的卡滞感。从安装边界来看，这款导轨整体为长条形平直结构，主体截面为规整的矩形，底部为平整的安装贴合面，能够与安装基面完全贴合，保证安装后的导轨直线度；两端固定耳座向外延伸出的宽度略大于导轨主体，安装时需要预留对应耳座的宽度空间，导轨轴向的安装长度可以根据实际搭载附件的数量灵活选择，单段导轨可以同时搭载2-3件不同的战术附件，多段导轨拼接时也可以通过端部的对齐结构保证卡槽间距的一致性，不会出现拼接位置卡槽错位影响附件安装的问题。导轨侧面设计的径向定位孔，可以在安装时插入定位销完成导轨的周向定位，避免螺栓锁紧过程中导轨出现偏转，保证导轨的导向方向与装备的基准轴线保持平行，让搭载的瞄准类附件光轴与基准轴线重合，减少后续校准的工作量。导轨的卡槽深度经过反复优化，既保证了附件锁紧卡笋有足够的啮合深度来承受冲击载荷，又不会因为卡槽过深削弱导轨主体的结构强度，在长期反复拆装附件的使用场景下，卡槽也不会出现变形、磨损超差的问题，使用寿命更长。
