M1919数控路由器结构组件设计方案

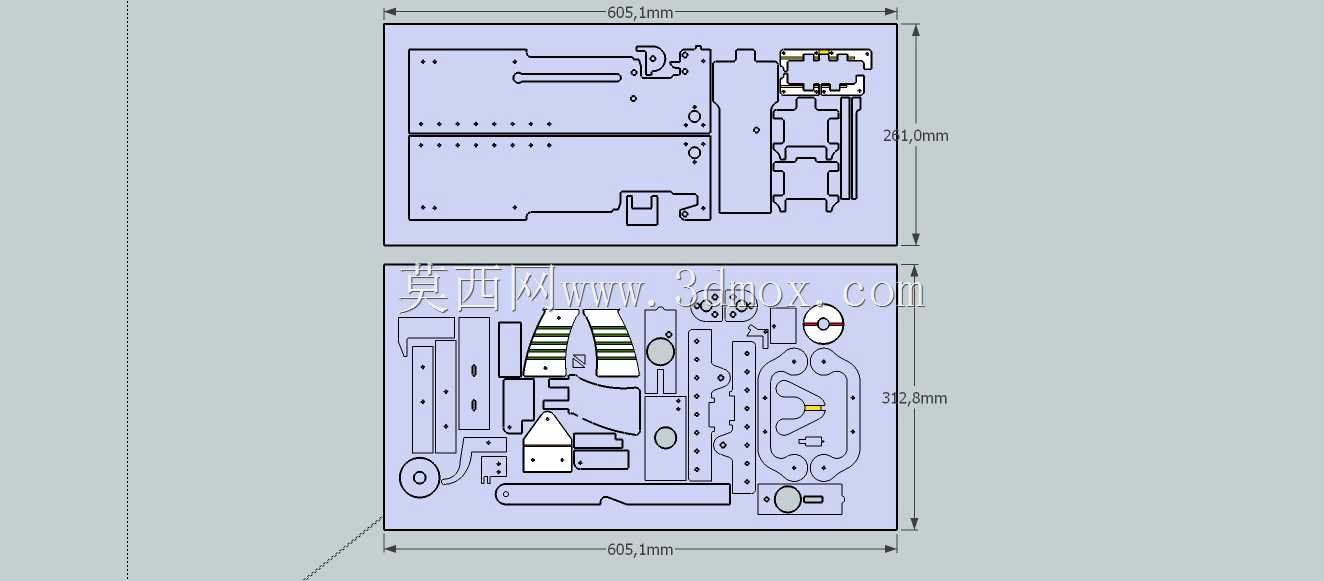

这款M1919数控路由器的结构组件设计，主要面向小型精密加工场景，可适配桌面级数控加工工位，满足广告标识制作、小型五金零件铣削、工艺礼品雕刻、PCB样板加工等多类作业需求，能够在非金属板材、薄型软金属材料上完成平面铣削、轮廓切割、浮雕雕刻等加工工序，是小型加工工坊、创客空间、职业院校实训工位常用的加工设备核心结构。整套结构采用分层模块化设计思路，将设备的机架承载层、传动安装层、工作台固定层、走线防护层的组件拆分设计，每个部件都预留了标准的安装定位孔位，既方便生产阶段的钣金冲压加工，也便于后期设备的组装调试与易损件更换，无需复杂的专用工装即可完成整机组装。从外形尺寸与安装边界来看，整套组件组装完成后，设备主体的横向总宽度为605.1mm，上层机架区域的纵向高度为241.0mm，下层传动与工作台区域的纵向总高度为312.8mm，整体占地尺寸适配常规的1200mm*800mm桌面工位，安装时仅需在工位台面预留对应尺寸的水平承载区域，无需额外做地面固定，设备底部预留的减震垫安装位可抵消加工过程中产生的小幅振动，保障加工精度。在功能特性设计上，组件充分考虑了数控路由器的实际作业需求：机架部分采用加厚钣金折弯成型，预留的导轨安装基准面经过平面度校准，能够保障X、Y轴传动过程中的运行平顺性，避免长期运行后出现导轨偏移导致的加工误差；各组件上的走线槽位与避让缺口，能够将传动线缆、信号线缆规整收纳在结构内部，既避免加工过程中碎屑飞溅刮损线缆，也能让设备外观更整洁；传动部件的安装位适配常规的步进电机与同步轮传动结构，用户可根据自身的加工精度需求选配不同规格的传动配件，无需对结构做二次修改即可完成升级；工作台区域的组件预留了T型槽安装位与夹具固定孔，可快速固定不同尺寸的加工板材，适配不同厚度工件的加工需求。整套结构的设计充分平衡了加工刚性、组装便捷性与成本控制，所有钣金部件均可通过常规冲压、折弯工艺完成加工，无需特殊的定制化加工工序，能够有效降低设备的生产制造成本，同时模块化的结构也方便后续根据不同的加工需求做功能拓展，比如加装吸尘罩安装位、冷却管路固定位等，适配更多元的加工场景。
