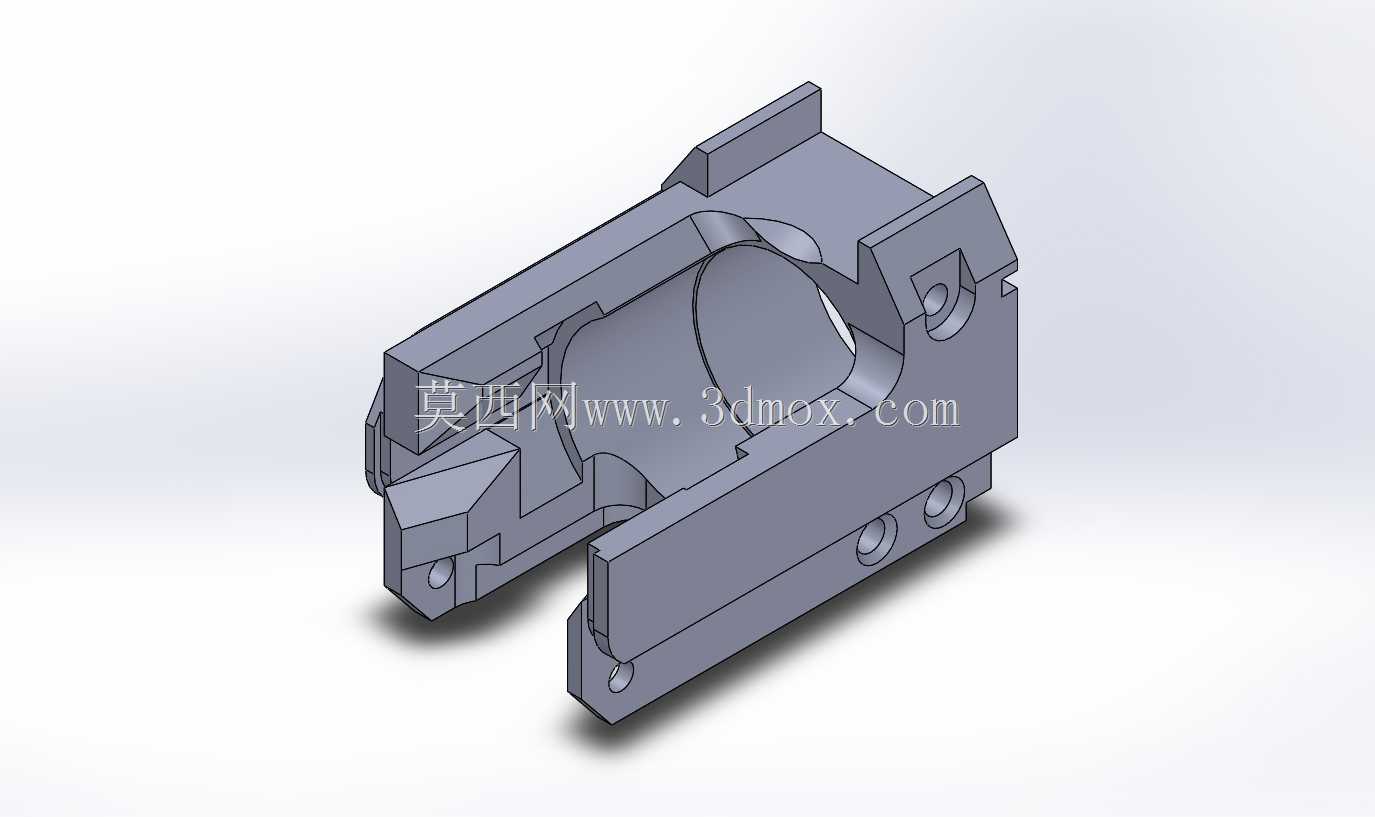

Saiga-12霰弹枪前耳轴结构设计

该结构件是Saiga-12霰弹枪上承担枪管与机匣连接定位功能的核心受力配件，在枪械实际使用场景中，需要承受射击时产生的高频后坐冲击力，同时保障枪管与机匣的装配同轴度，避免连续射击过程中出现枪管偏移、连接松动等问题，直接影响枪械的射击精度与使用可靠性。从实际功能来看，该前耳轴需要同时实现多重作用：一是作为枪管的定位支撑基准，通过内侧的弧形贴合面与枪管外圆精准匹配，保证枪管装配后的位置精度；二是通过两侧的凸耳结构与机匣上的对应卡槽配合，实现快拆式的装配连接，满足日常维护时的快速拆装需求；三是通过结构上的安装孔位，配合固定销钉完成与周边构件的刚性连接，将射击时的后坐力均匀传递到机匣整体结构上，避免局部应力集中导致的构件变形或断裂。在设计思路上，该结构采用了一体化铣削成型的构型思路，整体为对称式布局，在保证结构强度的前提下尽可能去除非受力区域的材料，实现构件的轻量化控制。内侧的弧形贴合面根据枪管外径尺寸做了公差匹配设计，保证装配后的贴合面积最大化，减少应力集中；两侧的凸耳结构做了加厚处理，对应卡槽的配合面设置了定位止口，避免装配后出现横向窜动；下部的两个安装孔位采用同轴度公差约束，保证固定销穿装顺畅，同时孔位周边做了局部加厚，提升孔位的抗挤压强度。从外形尺寸与安装边界来看，该构件整体为块状构型，长度方向适配机匣前端的安装空间，宽度方向不超出护木的包覆范围，高度方向与枪管轴线保持精准的位置关系，所有外凸结构均做了圆角过渡处理，避免拆装过程中出现锐边划伤，同时也能减少应力集中点。装配时，该构件从机匣前端卡入对应安装位，内侧弧面贴合枪管外圆，两侧凸耳嵌入机匣卡槽后，穿入固定销即可完成锁定，不需要额外的复杂紧固件，拆装流程便捷，能够满足野外条件下的快速维护需求。在连续射击的工况下，该结构能够稳定传递后坐载荷，长期使用后不易出现变形、松动等问题，可有效保障枪械的动作可靠性与射击一致性。
