电助力自行车电机安装固定夹具设计

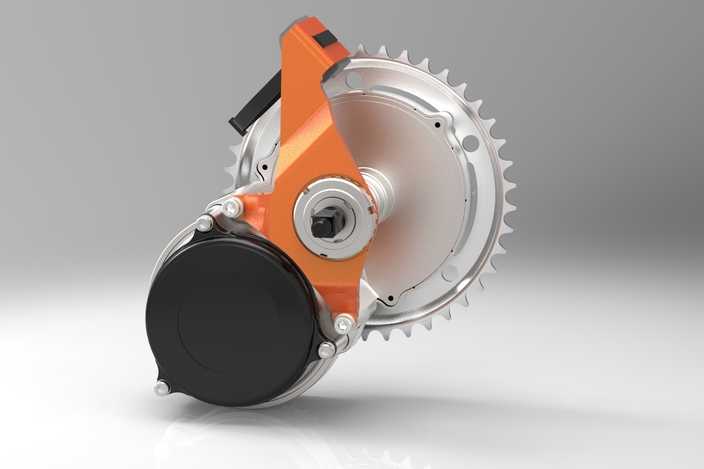

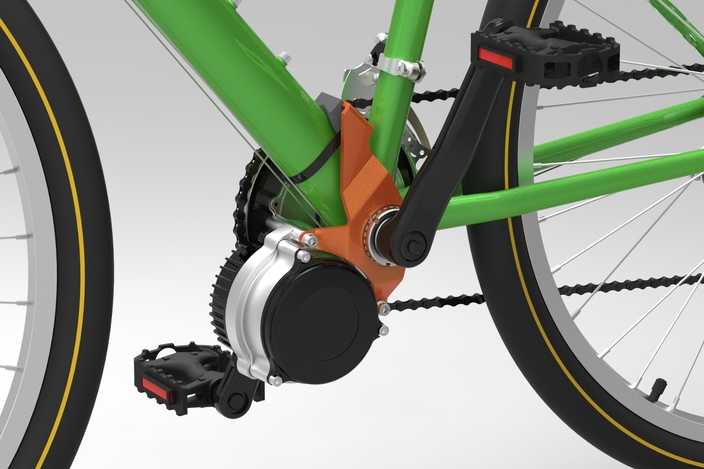

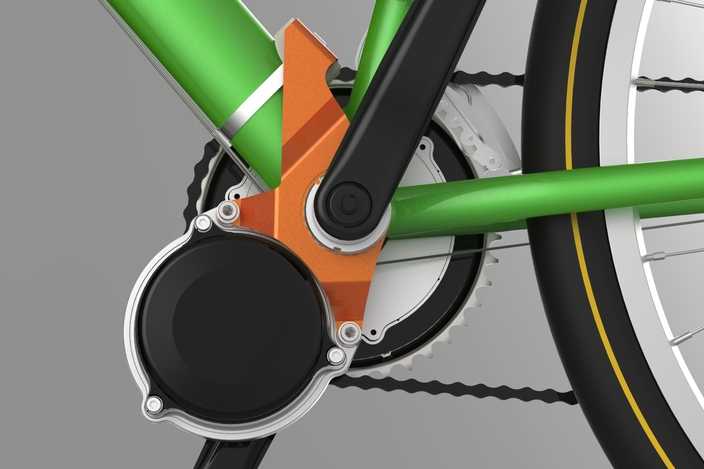

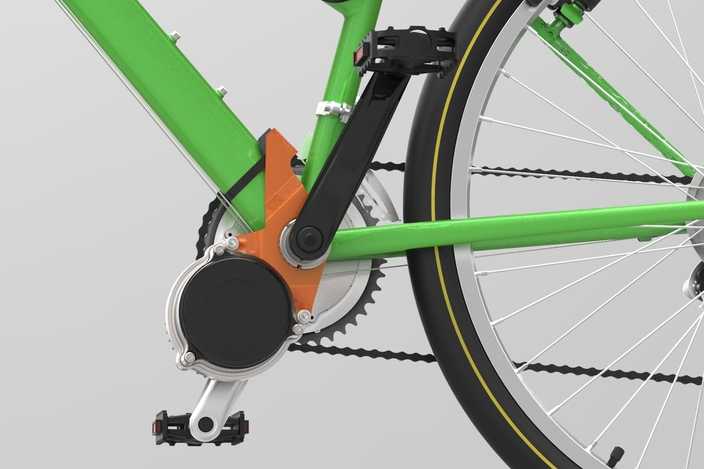

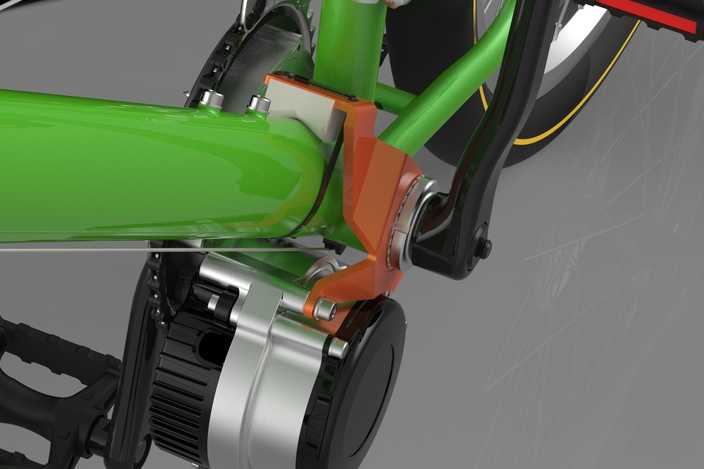

本作品为电助力自行车轮毂电机的安装固定夹具三维设计，建模阶段围绕自行车车架后三角的管型适配需求展开，先完成车架后上叉、后下叉、勾爪部位的曲面逆向提取，确保夹具的安装基准完全匹配自行车架的管位角度与管径参数，避免安装后出现电机同轴度偏差。建模过程中对夹具的主体夹紧结构做了分层设计：主体基座采用一体化铣削成型的结构逻辑，预留与车架管材贴合的弧形贴合面，贴合面的弧度经过多轮参数调整，可适配不同壁厚的铝合金车架管材，同时避免夹紧时对车架漆面造成压损。夹紧臂部分做了偏心轮快拆结构的细节建模，还原了快拆扳手的转动行程、锁紧凸轮的曲面轮廓，以及锁紧状态下的自锁角度，确保实际使用时可徒手完成夹具的锁紧与松脱，无需额外工具。渲染阶段针对不同部件做了精准的材质赋予：夹具主体的铝合金部件采用阳极氧化橙色金属材质，调整了金属粗糙度与反光参数，还原硬质阳极氧化的细腻磨砂金属质感；电机外壳采用哑光黑色工程塑料材质，添加了细微的颗粒质感模拟玻纤增强尼龙的表面特征；车架管材采用亮面绿色烤漆材质，还原自行车架的高光漆面效果，轮胎部分添加了橡胶材质的细微纹理与哑光反光特性，链条、飞轮等传动部件做了镀锌金属的亮面金属质感调整。结构设计上充分考虑了电机安装后的走线空间，在夹具与电机壳体的衔接处预留了霍尔线、电源线的走线路径，避免线材被夹紧结构压损；同时在夹具与车架接触的位置设计了橡胶缓冲垫的安装槽，缓冲垫采用邵氏硬度60度的聚氨酯材质建模，既可以增大夹紧摩擦力防止夹具移位，也能避免金属夹具与车架硬接触造成的漆面划伤。设计思路围绕电助力车改装的实际需求出发，兼顾了安装便捷性、固定可靠性与车架保护性，夹具的整体轮廓做了倒角与圆角处理，避免安装过程中尖锐棱角划伤操作人员或车体，整体结构紧凑，安装后不会与脚踏、链条、飞轮等传动部件产生运动干涉，可适配多款常见规格的后驱轮毂电机安装使用。
