单轮手推人力拖车三维设计作品

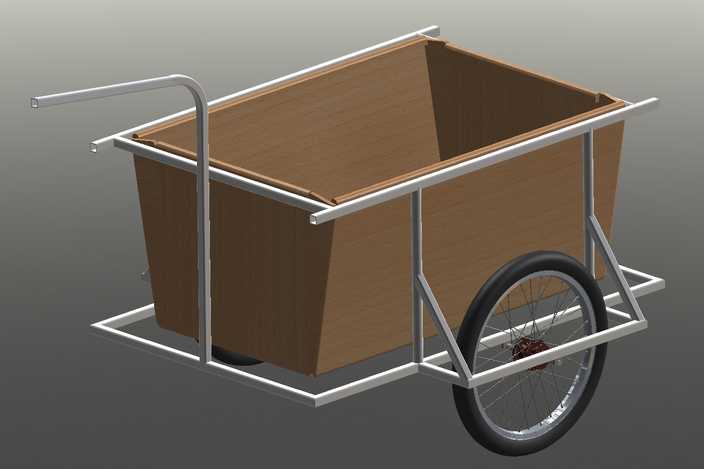

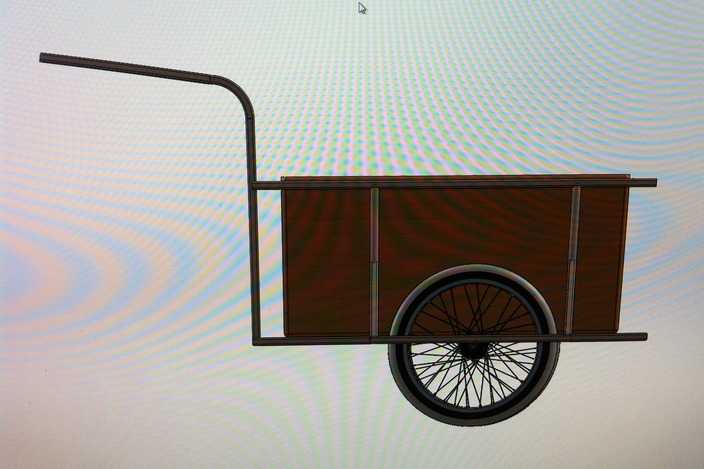

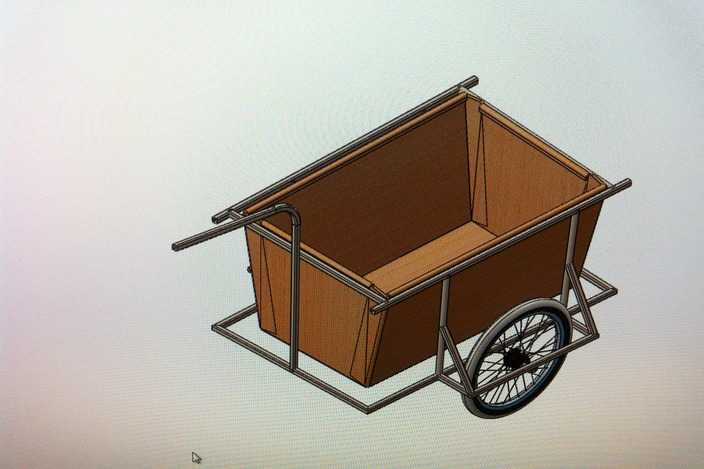

本作品为单轮人力手推拖车的三维建模设计，整体围绕短途人力载重的实用需求展开设计，建模阶段采用自底向上的构建逻辑，首先完成核心行走部件的建模：单轮采用辐条式结构，逐一还原轮圈、辐条、轮毂的细节形态，匹配橡胶轮胎的外轮廓弧度，保证轮体转动结构的合理性。随后完成车架部分的建模，采用金属管材弯折成型的框架结构，精准还原车把的弯折角度，车把向使用者方向延伸并做抬升处理，适配人力推行时的握持高度，降低推行过程中的腰部受力负担；车架侧边设置横向支撑杠，既强化框架整体结构强度，也可在拖车停放时提供侧向支撑，避免侧翻。车斗部分采用板式围合结构，建模时还原了板材拼接的接缝细节，车斗边缘做包边强化处理，提升装载时的结构耐用性，车斗整体深度与宽度适配日常零散重物、物料的装载需求，重心设置在轮轴正上方区域，推行时可借助轮体承担绝大部分重量，降低使用者的负重压力。材质渲染阶段，为车架金属管材赋予哑光黑金属材质，还原铁质管材喷塑处理的质感，车斗部分赋予深棕色木质纹理材质，模拟实木板材的表面肌理，轮胎部分赋予黑色橡胶材质，还原橡胶的哑光磨砂质感，辐条与轮圈赋予亮面金属材质，区分不同部件的材质差异，提升模型的真实感。结构设计上充分考虑人力拖车的使用场景，单轮结构适配狭窄巷道、田间小路等狭窄通行场景，转向灵活无转弯半径限制，整体自重控制在8公斤，兼顾结构强度与轻量化需求，既保证装载重物时框架不会发生形变，也避免自重过大增加推行负担；车把长度经过合理测算，推行时使用者与车斗保持安全距离，不会出现磕碰腿部的问题，车斗底部与轮轴的连接部位做加强结构设计，避免长期载重出现连接部位断裂的问题。整个建模过程严格遵循实物的比例尺寸，各部件的装配关系完全符合实际生产装配逻辑，没有出现结构干涉、穿模等问题，可用于人力运输工具的结构展示、教学演示以及相关产品的改型设计参考。
