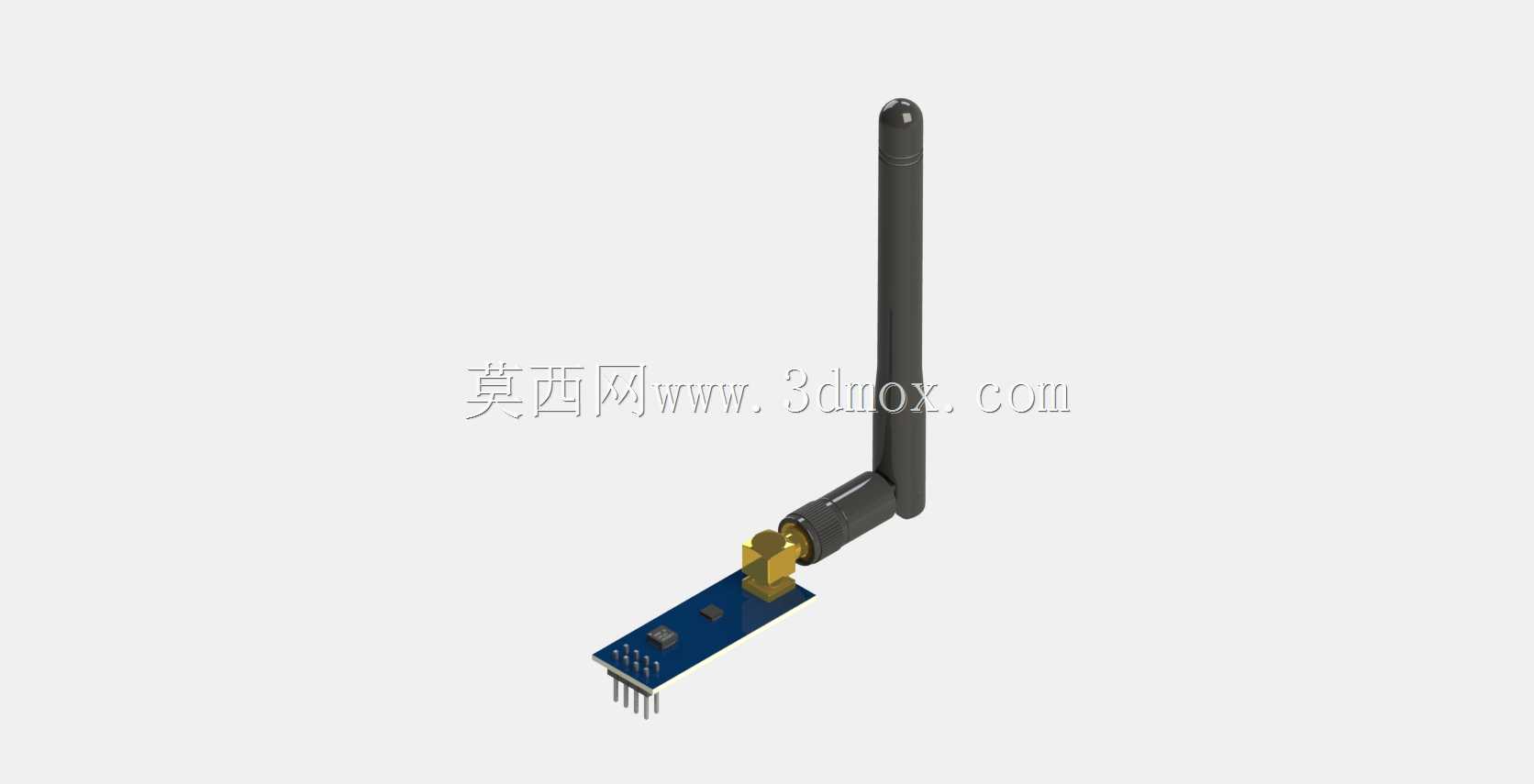

带SMA天线的2.4G无线射频通信模块

这款带SMA外置天线的2.4GHz无线射频通信模块，是短距离无线数据传输场景中的核心硬件单元，广泛适用于工业物联网节点组网、智能家居设备联动、小型无人机遥控数据链路、无线传感网络数据采集、消费类电子外设无线连通等场景，能够在复杂电磁环境下完成稳定的双向数据透传，解决有线布线受限场景下的设备通信需求。模块集成了功率放大与低噪声放大链路，相较于普通不带放大链路的2.4G射频模块，能够有效提升无线信号的发射功率，同时优化接收端的信号灵敏度，大幅拓展空旷环境下的有效通信距离，降低遮挡环境下的信号丢包率，适配对通信距离和稳定性有较高要求的应用场景。在设计思路上，模块采用板载电路加外置可弯折天线的分体式结构，核心射频电路布置在长条状PCB基板上，基板一端预留标准排针引脚，方便直接插接在嵌入式开发板、传感器控制板的对应排母上，无需额外焊接即可完成硬件连接，降低集成开发的接线难度；天线部分采用标准SMA接头与板载射频端口连接，用户可根据实际安装场景更换不同增益的胶棒天线、吸盘天线或是定向天线，灵活适配不同的通信覆盖需求。从安装边界来看，PCB基板采用窄长条外形设计，宽度控制在极小尺寸范围内，能够嵌入到空间紧凑的设备壳体内部，排针引脚采用标准2.54mm间距设计，兼容通用面包板、洞洞板以及多数商用开发板的引脚定义；外置胶棒天线采用可弯折铰接结构，接头部分可绕连接轴做近90度的角度调整，安装时可根据设备壳体的开孔位置调整天线朝向，避免天线与壳体内其他结构件产生干涉，天线整体长度与板身长度形成合理比例，不会因天线过长导致设备重心偏移。在功能特性上，模块的射频链路做了阻抗匹配优化，SMA接头的焊接位置做了接地处理，减少信号传输过程中的回波损耗，板载电路的电源引脚预留了滤波电容位置，能够降低供电纹波对射频信号的干扰，保证信号输出的稳定性；模块工作在全球通用的2.4GHz ISM频段，无需额外申请无线电频率使用许可，适配多数开源无线通信协议，可直接嵌入到各类需要无线数据传输功能的终端产品中，帮助开发者快速完成无线通信功能的硬件搭建，缩短产品的开发周期。
