手动剪叉式高度可调工作台结构设计

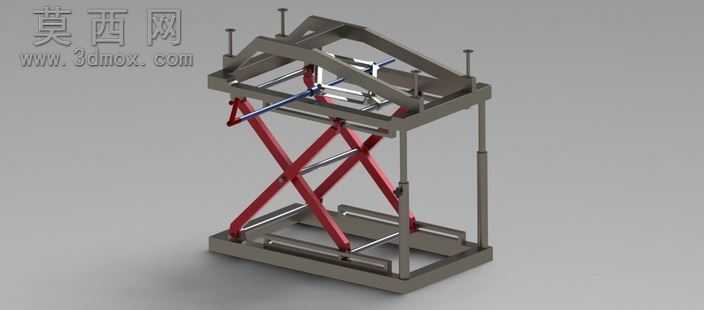

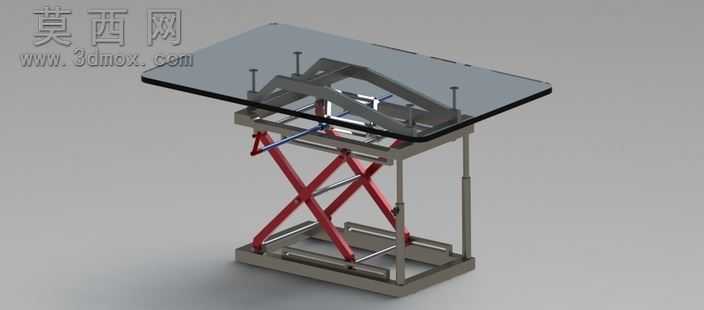

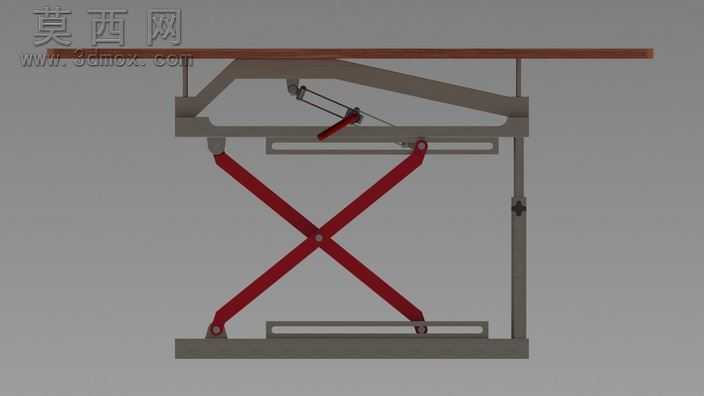

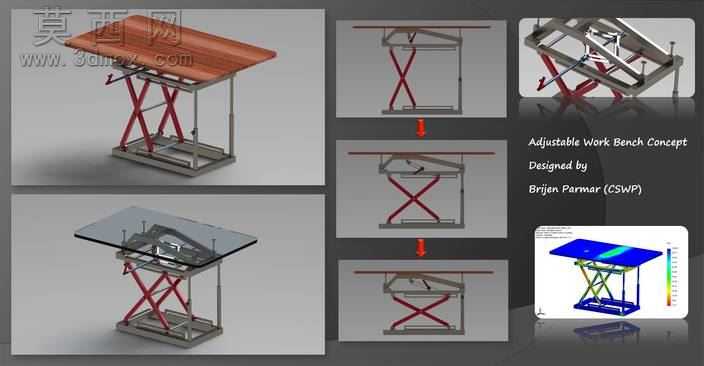

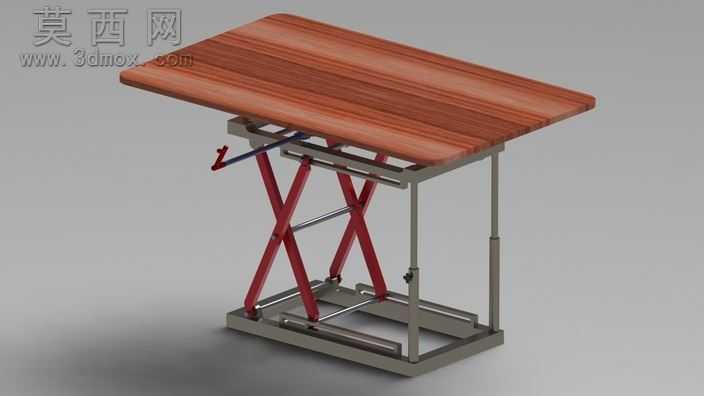

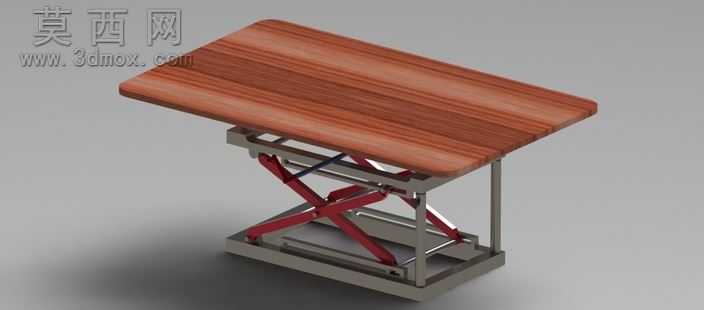

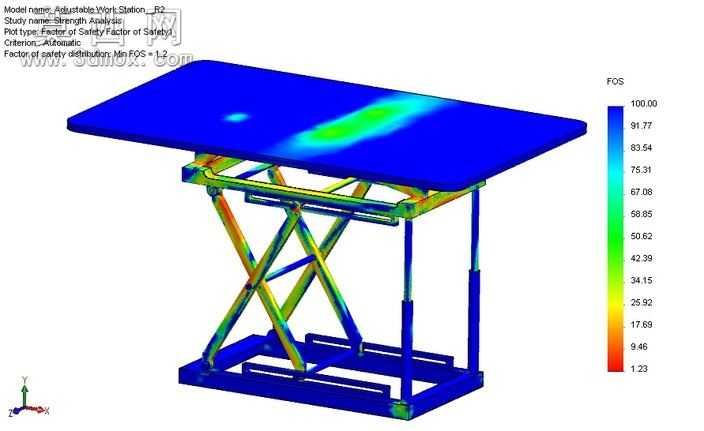

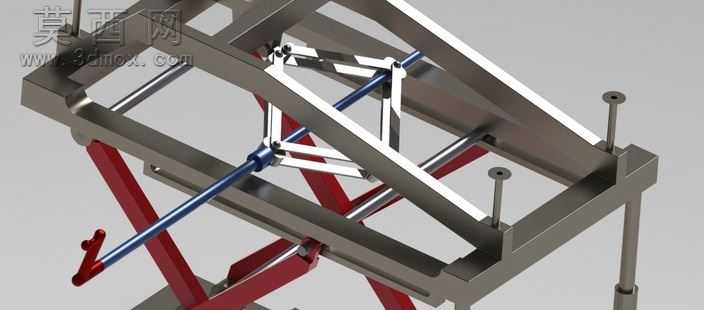

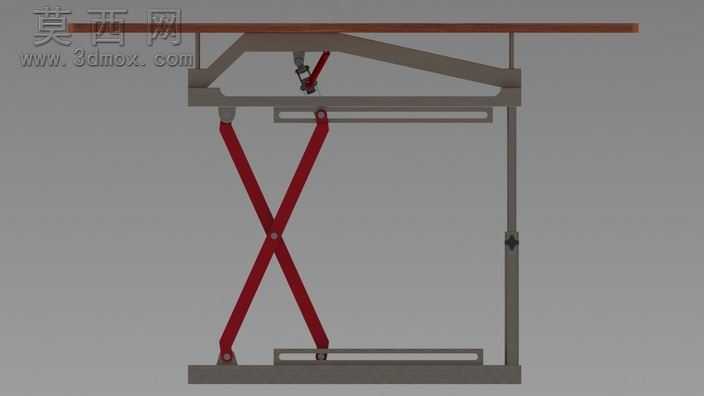

本作品为手动驱动的剪叉式高度可调工作台，整体采用SolidWorks完成全参数化三维建模，建模过程中对各运动部件进行了精准的配合约束，完整还原了机构的运动逻辑，可直接实现升降动作的运动仿真验证。模型在渲染阶段针对不同部件赋予了差异化材质：台面部分分别制作了实木纹理、钢化玻璃两种材质方案，金属框架采用哑光喷塑钢材材质，剪叉臂采用红色烤漆金属材质，底部基座搭配防滑橡胶脚垫，渲染效果真实还原了实物的质感与视觉表现。结构设计上，该工作台核心采用剪式升降机构，设计灵感来源于剪式举升机结构，区别于常规液压、气动或电动驱动的升降工作台，本设计完全取消了外部动力源，采用类似螺旋千斤顶的手动调节方案实现高度调整，无需外接电源或气源即可完成操作，使用场景更加灵活。设计过程中特意简化了传统升降结构中成本高、重量大的齿轮及齿轮箱组件，在控制整体制造成本、降低设备自重的同时，通过SolidWorks仿真软件对结构强度进行了有限元分析验证，在1.2倍安全系数下可稳定承载500kg的额定工作负载，完全满足常规作业的强度要求。剪叉臂采用交叉铰接的对称布局，升降过程中台面始终保持水平状态，调节过程顺滑无卡滞，底部框架采用加厚方管焊接结构，保证整体设备的稳定性，避免升降过程中出现侧倾风险。该设计兼顾了结构实用性与制造成本，解决了传统动力升降工作台依赖外部能源、结构复杂成本高的问题，手动调节的方案也让设备的维护难度大幅降低，可广泛应用于车间作业、家装施工、实验室操作等需要灵活调整作业面高度的场景，为手动升降工作台的轻量化、低成本设计提供了可行的参考方案。
