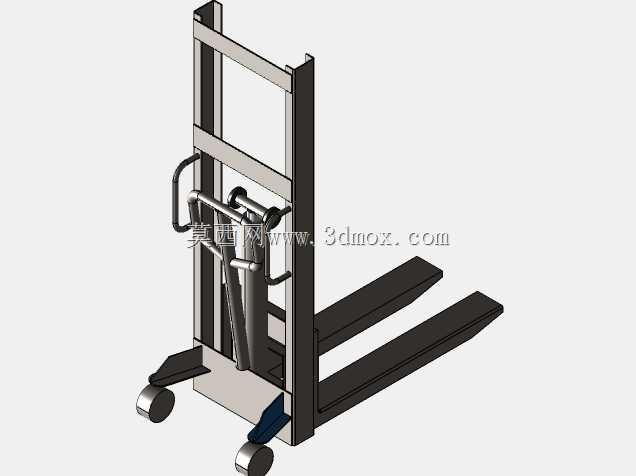

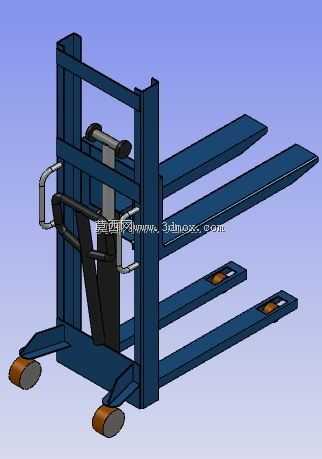

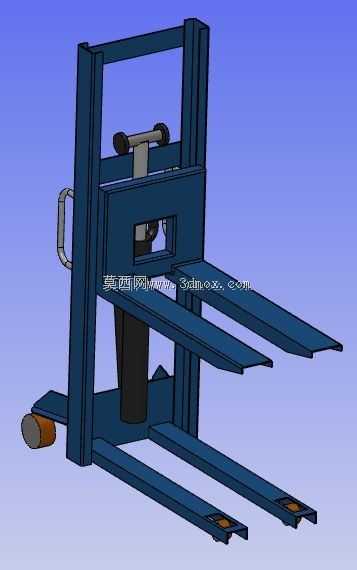

手动液压托盘堆高升降搬运设备结构

该设备主要面向仓储物流、生产车间、商贸配送等场景的托盘货物短距离转运与低位堆垛作业，适配标准木质、塑料平托盘的日常装卸需求，可在狭窄通道、货架底层区域完成货物的举升移位，替代纯人力搬运降低作业劳动强度，适合中小批量货物的周转作业，无需外接动力源即可独立完成操作，适配无电源的临时作业场地使用。设备采用手动液压驱动的升降结构，整体为立式框架布局，底部设置两组平行的插入式货叉，作业时可直接伸入托盘底部间隙，通过手动压动操作手柄驱动液压油缸顶升上部承载架，带动货叉完成垂直方向的升降动作，侧面设置的推拉扶手可配合底部承载轮实现整机的水平移动，设备上部设置的限位框架可避免升降过程中承载结构偏移，保障举升过程的结构稳定性。设计过程中优先考虑手动操作的人机合理性，操作手柄的握持高度适配成年作业人员的站立操作区间，压动行程控制在单臂可施力的合理范围，液压油缸的顶升速率匹配手动操作的频率，避免过快顶升带来的货物晃动风险；货叉采用平行双梁结构，叉体厚度控制在可适配常规托盘底部进叉间隙的尺寸，叉体前端做收窄导向处理，方便快速对准托盘进叉口，减少对位调整的时间；底部承载轮采用小直径耐磨滚轮布局，前轮设置在货叉前端下方，后轮设置在框架底部后侧，转向灵活可在两米宽度的通道内完成原地转向，适配多数仓储通道的宽度限制。整机外形采用窄体式设计，整体宽度控制在常规托盘宽度范围内，长度适配标准托盘的进叉深度，最小作业转弯半径适配狭窄仓储通道的通行要求，安装使用时无需额外固定基础，整机落地即可投入使用，作业时的地面承载要求适配普通水泥地坪的承重能力，无需额外做地面加固处理；叉体的独立文件设计可支持根据不同托盘规格调整叉体间距，适配不同尺寸托盘的承载需求，框架结构采用矩形型钢焊接成型，在保障结构强度的同时控制整机自重，方便单人推移操作，液压单元集成在框架内部，避免外露部件在转运过程中发生碰撞损坏，设备的升降行程覆盖低位堆垛的常用高度范围，可满足货架底层、装卸货台的高度差调整需求，作业时可通过液压卸压手柄缓慢控制货叉下降，避免货物快速下落造成的磕碰损伤。
