MIGMAG焊接用紫铜喷嘴结构设计

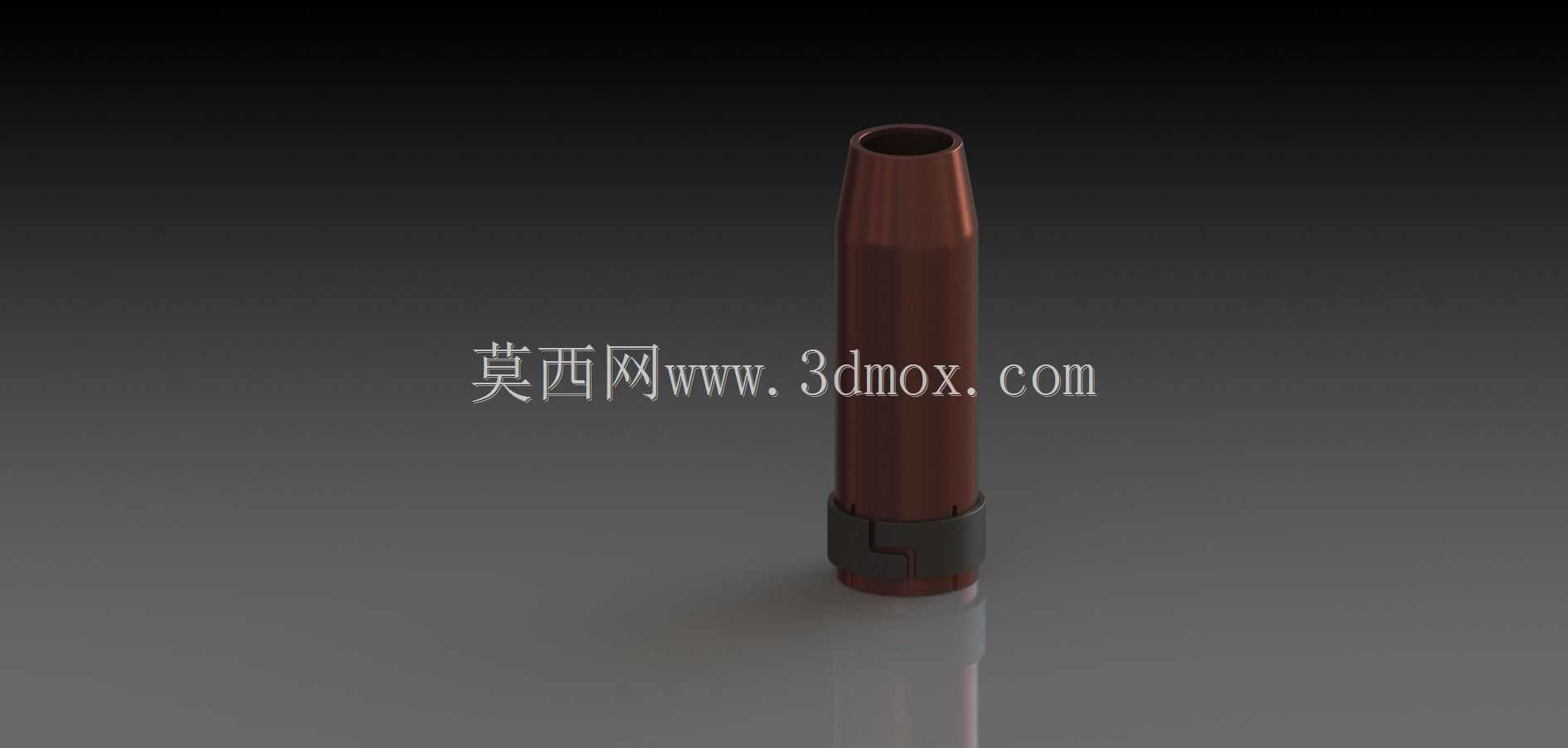

这款紫铜材质的焊接喷嘴，是气体保护焊接作业中焊枪末端的核心功能部件，主要适配MIG/MAG熔化极气体保护焊场景，在船舶制造、钢结构加工、汽车零部件焊接、五金件批量焊接等生产场景中广泛应用，是焊枪上直接决定保护气输出形态、焊接过程稳定性的易耗配件。在实际焊接作业中，该喷嘴的核心作用是将焊枪输出的惰性保护气体以稳定的层流形态输送到焊接熔池区域，隔绝空气中的氧气、氮气等杂质侵入高温熔池，避免焊缝出现气孔、夹渣、氧化发黑等焊接缺陷，同时能够阻挡焊接过程中飞溅的高温焊渣直接接触焊枪内部的导电嘴、分流器等精密部件，延长焊枪内部核心组件的使用寿命，降低焊接作业的耗材更换成本。在产品设计思路上，这款喷嘴选用紫铜作为主体基材，依托紫铜优异的导热性能，能够快速将焊接过程中喷嘴吸收的辐射热量传导出去，避免喷嘴长时间处于高温状态出现变形、烧损的问题，同时紫铜材质具备良好的塑形加工性能，能够加工出精度更高的内壁曲面，保障保护气流场的均匀稳定。喷嘴整体采用细长锥台形的内腔设计，从进气端到出气端的通径平滑过渡，能够有效降低保护气体在喷嘴内部的紊流概率，让保护气在出气端形成均匀稳定的圆柱形保护气罩，覆盖范围刚好匹配常规焊接参数下的熔池尺寸，既不会因为保护范围过小导致熔池边缘失去保护，也不会因为通径过大造成保护气体不必要的浪费。喷嘴尾部设计有带定位卡槽的连接结构，能够和焊枪前端的喷嘴座快速卡合定位，安装时无需额外工具即可快速完成拆装更换，连接后的同轴度精度能够得到有效保障，避免喷嘴安装偏斜导致保护气偏吹、焊缝保护不均的问题。喷嘴的外壁做了细微的防滑纹路处理，即便焊接作业后喷嘴表面附着少量飞溅残渣，操作人员佩戴焊接手套也能顺利完成拧动拆装操作，不会出现打滑脱手的问题。在安装边界设计上，这款喷嘴的安装配合尺寸严格匹配主流500A及以下规格气保焊枪的喷嘴座接口，安装后喷嘴前端出气口和内部导电嘴的端部距离保持在合理的伸出量区间，既能够保证导电嘴送出的焊丝能够精准对准焊接位置，也能让保护气在送出后刚好形成完整的保护区域，不会因为距离过远导致保护气扩散失压，也不会因为距离过近导致喷嘴过于靠近高温熔池，加速喷嘴的烧损速度。喷嘴的壁厚设计经过反复优化，在保证结构强度、抗磕碰变形能力的前提下尽可能做薄，提升整体导热效率，同时减少喷嘴前端对焊接操作视线的遮挡，让操作人员能够更清晰地观察熔池形态，精准控制焊接走枪的路径和速度，提升焊缝成型的质量。
