户外攀岩用重力自锁抓钩结构设计

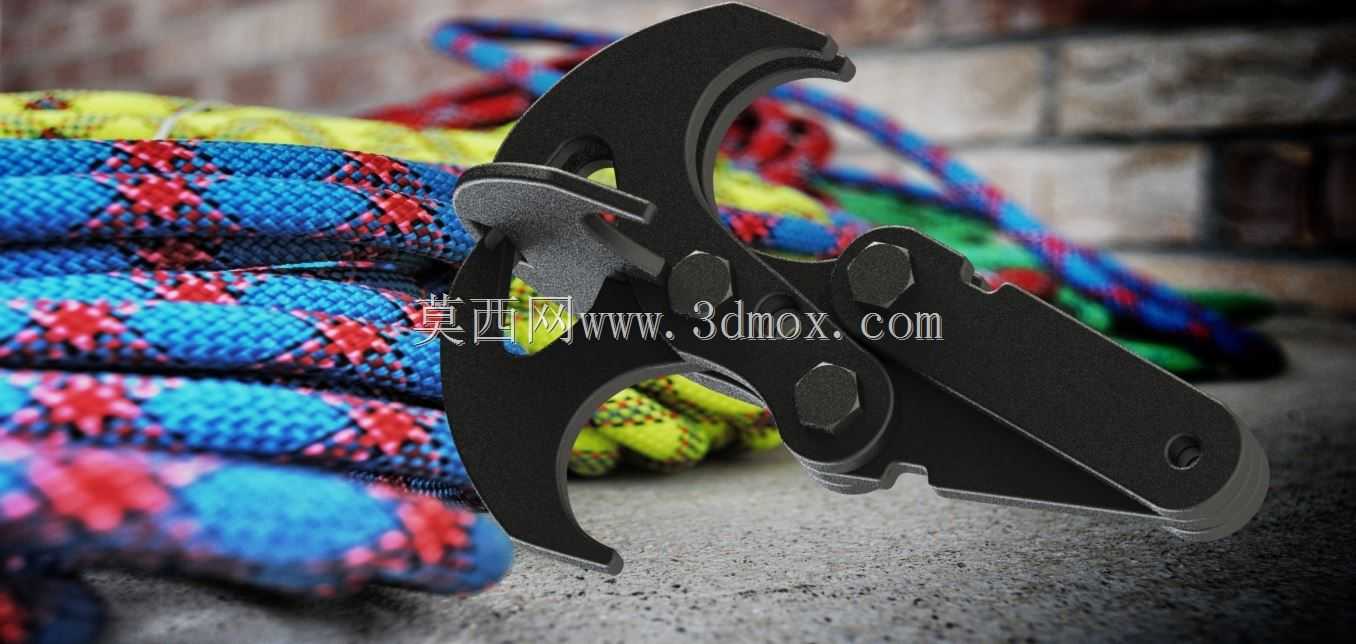

这款重力自锁抓钩是面向户外攀登、高空作业、绳索救援场景设计的核心受力连接件，主要承担绳索与锚点、作业人员与安全绳之间的快速挂接与锁止功能，可在登山攀岩、探洞作业、高空施工、应急救援等多类场景下使用，替代传统需要手动旋紧锁扣的安全钩，大幅降低挂接操作的动作复杂度，提升高风险作业场景下的操作效率与安全冗余。

从功能特性来看，该抓钩采用纯机械重力触发的自锁逻辑，无需额外弹簧、弹片等易损弹性元件，依靠构件自身的重力偏转实现锁止：当抓钩挂入锚点后，钩体内部的偏心锁块在重力作用下自动回转，封闭钩体开口，形成闭合的受力环，此时无论受到多大的沿绳索方向的拉力，锁块都会在拉力分力作用下越压越紧，不会出现意外脱钩的情况；需要解锁时，只需手动扳动锁块尾部的拨片，即可抬起锁块打开钩口，完成摘钩操作，整套锁止机构没有冗余零件，动作逻辑简单可靠，在低温、高湿、沙尘等恶劣户外环境下也不会出现卡滞失效的问题。

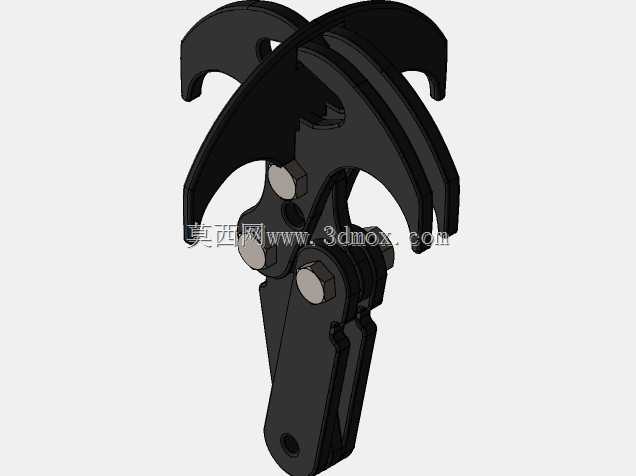

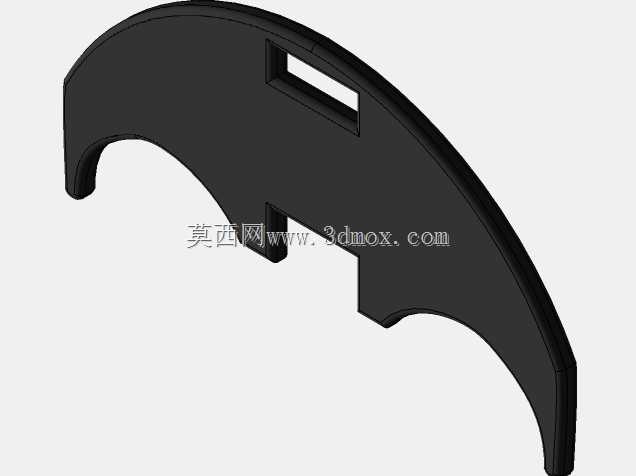

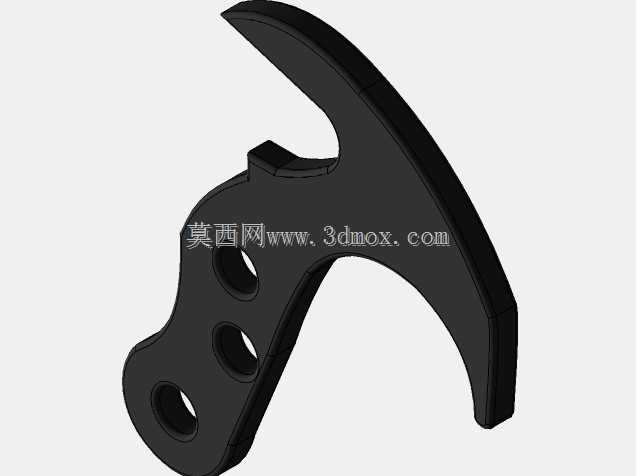

设计思路上，这款抓钩采用了对称式的夹板铰接结构，整体由两片主夹板、钩爪、偏心锁块、铰接销轴、受力连接柄几个核心部分组成：主夹板作为整个构件的承载基体，所有活动零件都通过销轴铰接在两片夹板之间，既保证了整体结构的受力对称性，避免单侧受力产生的扭转力矩，又能对内部的铰接结构形成防护，减少砂石、杂物进入铰接缝隙造成的磨损；钩爪部分采用大弧度开口设计，开口尺寸适配常规登山绳、安全绳、钢缆以及常见的锚点横杆、挂片尺寸，挂接时不需要精准对位，只需将钩口靠向锚点即可顺利滑入，降低高空作业时单手操作的难度；偏心锁块的轮廓曲线经过反复校核，锁止状态下锁块与钩爪尖端的搭接量足够，同时锁块的偏心距经过计算，保证受拉时锁块的受力方向始终指向锁止位置，不会因为受力晃动出现自行解锁的情况。

从安装边界与尺寸适配来看，这款抓钩的尾部连接柄采用标准的扁孔设计，可直接连接常规规格的登山绳编结环、安全绳带的缝合环以及快挂连接带，不需要额外的转接配件；整体外形轮廓紧凑，闭合状态下没有突出的尖锐棱角，不会在使用过程中勾挂衣物、绳索外皮造成意外牵绊；铰接销轴采用沉头设计，销轴两端与夹板外表面齐平，避免突出部分被外物剐蹭导致销轴脱出；整体厚度控制在适配常规快挂的尺寸范围内，可与现有主流户外攀登装备通用互换，不需要对配套装备做任何改装即可直接使用。在受力结构设计上，所有铰接孔的位置都经过受力仿真优化，拉力从尾部连接柄传入后，通过两侧夹板均匀分散到钩爪与锁块上，没有应力集中的薄弱截面，可承受大吨位的瞬时冲击载荷，满足高空坠落防护的安全受力要求。
