索特雷尔型水平压紧式快速夹钳结构

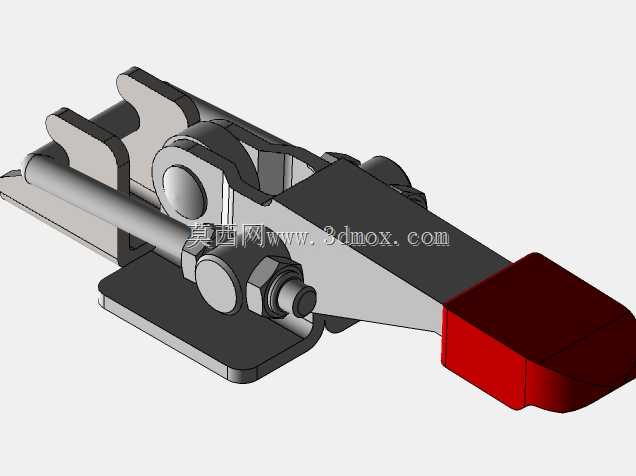

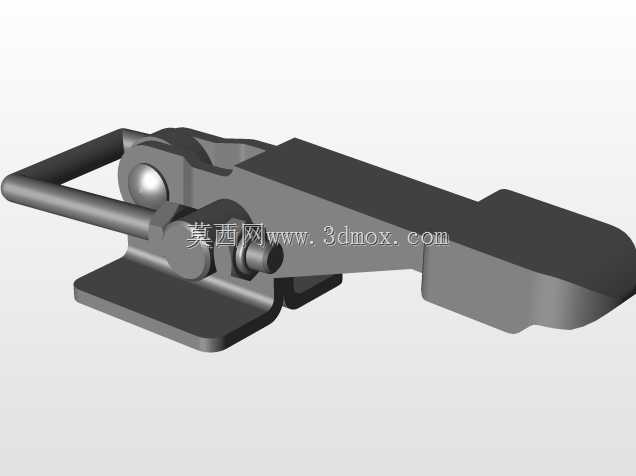

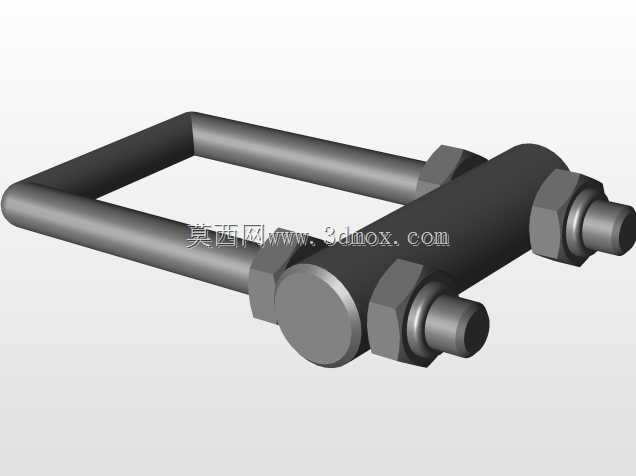

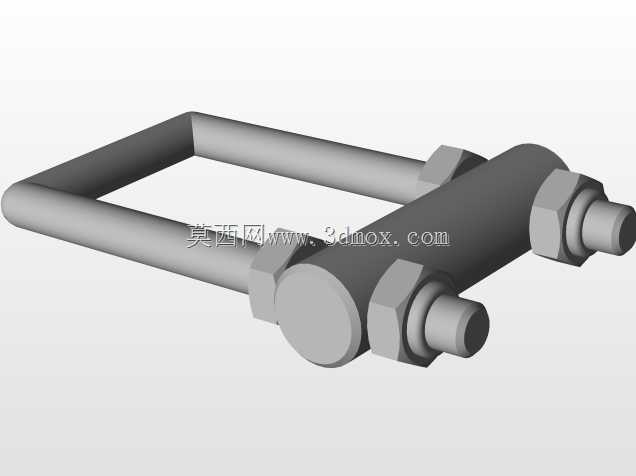

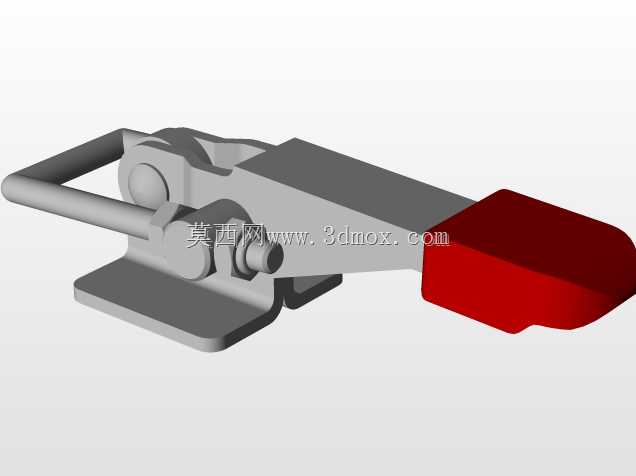

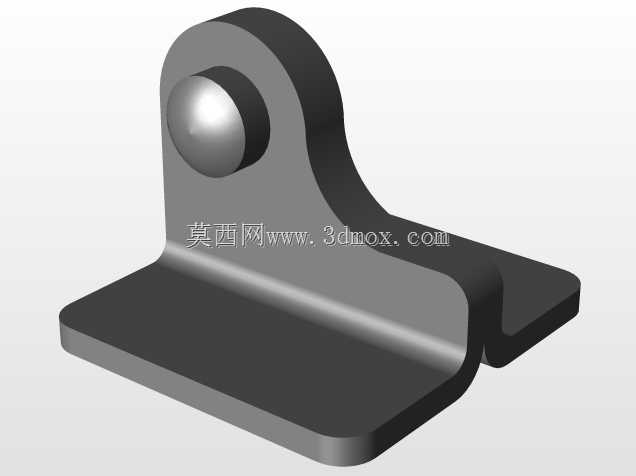

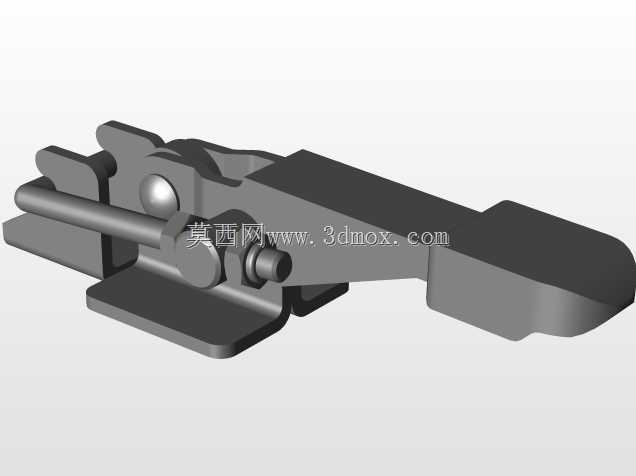

这款水平压紧式快速夹钳是工业生产场景中应用极为广泛的工装锁固构件，常见于电子元器件组装工位、小型五金件焊接工装、木质家具拼合定位、注塑件水口裁切治具以及轻型工件的检测定位台等场景，核心作用是在工序作业过程中对工件施加稳定可控的压紧力，避免工件受加工外力出现位移、翘曲，保障加工精度与作业一致性，相比传统螺栓压紧方式，它的操作效率可提升数倍，单次锁固与释放仅需扳动压杆即可完成，大幅降低操作人员的重复劳动强度。从功能特性来看，它采用肘节过死点锁止的机械原理，当压杆扳动到锁止位置时，连杆机构越过力学死点，即便承受作业过程中的振动、冲击载荷，夹钳也不会自行松脱，能持续提供稳定的夹持力；压杆末端设置的红色防滑握持套，既提升了操作时的摩擦力，避免手上沾有油污时出现打滑，也通过醒目的颜色标识让操作人员快速识别操作位，降低误操作概率；钩针端的锁紧螺母可根据待压紧工件的厚度灵活调整压紧行程，适配不同高度的工件装夹需求，底座的安装孔位可通过螺栓直接固定在工装板、工作台面或专用治具上，安装后整体结构稳固无旷量。在设计思路上，这款夹钳充分考量了工业场景的耐用性需求，所有受力铰接点均采用销轴配合衬套的结构，减少反复开合过程中的磨损，延长夹钳的使用寿命；整体结构采用扁平化布局，锁止状态下压杆处于水平位置，不会在工装上方形成过高的突出结构，避免干涉加工刀具、检测探头的运动路径，同时也能减少作业空间的占用，适配紧凑排布的多工位工装。从安装边界与外形尺寸来看，它的底座轮廓方正平直，安装孔位间距符合通用快速夹钳的安装规范，可直接替换同规格的传统水平夹钳，无需重新在工装板上打孔调整；锁止状态下整体高度较低，钩针的伸出长度可通过调节螺母在一定范围内调整，最小可适配薄至几毫米的板材压紧，最大压紧行程可覆盖常规轻型工件的装夹厚度需求，铰接部位的间隙经过精密控制，锁止后钩针的下压位置重复精度高，可满足对定位一致性有要求的批量加工作业场景，整体结构没有易损的复杂构件，日常仅需在铰接点定期涂抹润滑脂即可长期稳定使用，维护成本极低，非常适合各类批量生产场景的轻型工件装夹定位使用。
