卧式螺杆式注塑成型设备结构设计

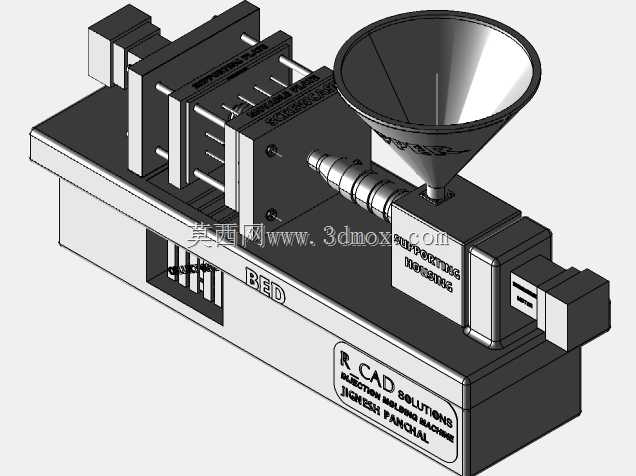

这款卧式注塑成型设备的三维结构设计，面向通用塑料制品加工场景打造，可适配日常消费塑料配件、工业小型塑料结构件、家电塑料外壳等多品类制品的生产需求，是塑料加工生产环节的核心成型设备。从实际生产用途来看，该设备可完成热塑性塑料的加热塑化、高压注射、保压冷却、开模顶出全流程作业，能够将颗粒状塑料原料加工为预设形状的成品塑件，适配中小批量塑料制品的生产试制与规模化加工需求。从功能特性设计来看，设备整体采用卧式布局，将塑化注射单元与合模单元沿同一水平轴线排布，大幅降低了设备整体重心，提升了生产运行过程中的稳定性，同时方便操作人员完成上下料、模具更换、设备调试等日常操作。设备上部设置大口径锥形料斗，可容纳足量塑料颗粒原料，依靠重力自动向下方的螺杆塑化结构送料，减少人工补料的频次；螺杆式塑化注射结构可在旋转过程中完成原料的输送、剪切加热与均匀塑化，保证熔融塑料的质地均匀，配合高压注射结构可将熔料精准注入模腔，配合合模单元的锁模力避免熔料溢出，保障成型塑件的尺寸精度与外观质量。合模单元采用多导柱导向结构，搭配多组顶出杆件，可在开模过程中平稳完成塑件顶出动作，避免塑件脱模过程中出现变形、卡滞问题。从设计思路来看，整体结构优先兼顾生产实用性与维护便捷性，将驱动单元、塑化单元、合模单元、机身基座做模块化分区设计，各功能模块的安装边界清晰，既方便生产过程中针对不同模块做日常维护保养，也可根据实际生产需求更换不同规格的螺杆、料筒或者适配不同尺寸的模具，拓展设备的加工适配范围。机身基座采用一体化箱式结构设计，既为上部所有功能单元提供稳定的安装支撑，也可内置液压管路、电气线路等配套组件，让设备整体外观更规整，同时避免管线外露带来的生产安全隐患。从安装边界与外形尺寸来看，设备整体沿水平方向延伸布局，长度方向预留了足够的合模开模行程空间，可适配一定尺寸范围内的注塑模具安装，宽度方向控制在紧凑范围内，减少生产车间的占地面积，高度方向符合人体工程学操作高度，操作人员站立即可完成料斗补料、操作面板调控、模具调试等常规操作，不需要额外搭建操作平台。设备底部预留了标准安装固定点位，可直接固定在车间硬化地面上，运行过程中可有效降低振动幅度，提升塑件成型的稳定性。
