山地车抬升式弯把三维结构设计

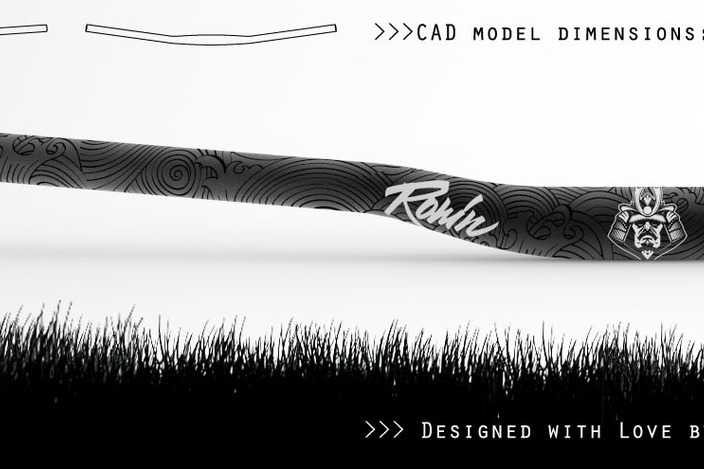

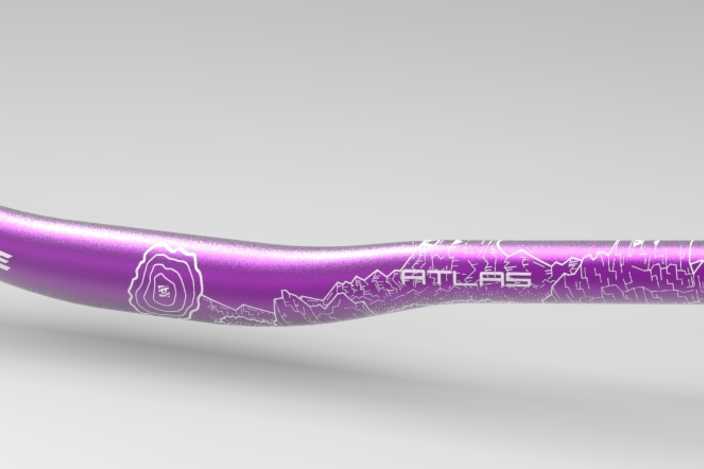

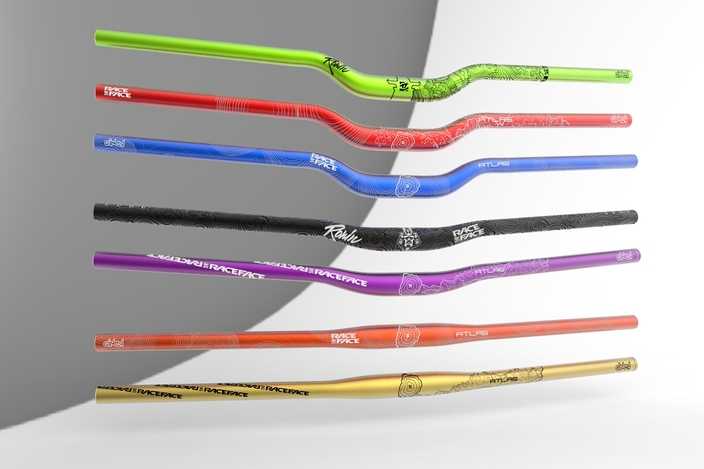

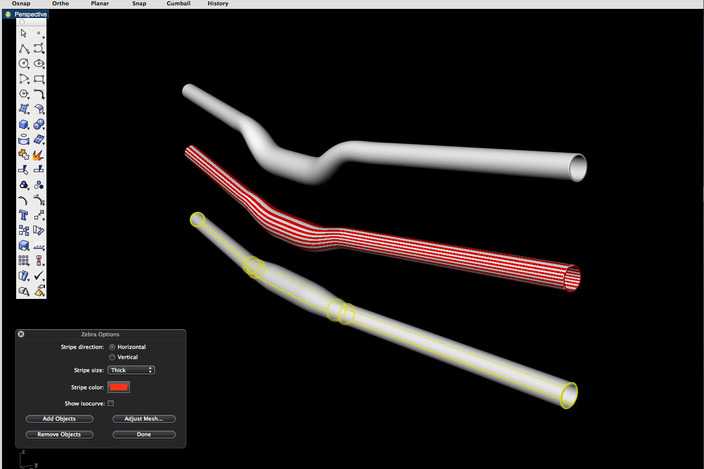

本作品为山地自行车抬升式弯把的三维参数化设计模型，建模阶段依托Rhino软件完成全流程曲面构建，首先以自行车车把通用安装基准为定位原点，结合785毫米的有效握持宽度、4°至8°的后掠抬升角度参数，先绘制车把中心走向的基准样条曲线，精准还原抬升段的弧度过渡与后掠角度的自然衔接，避免出现生硬折角影响结构强度与握持手感。曲面构建过程中，采用双轨扫掠命令生成车把主体的等径管体结构，针对把横两端的握持区域、中部把立夹持区域做了差异化的壁厚处理，中部夹持区域壁厚提升20%以满足把立锁紧的受力需求，两端握持区域保留均匀壁厚兼顾轻量化与抗冲击性能。模型表面的装饰纹理采用贴图映射结合凹凸贴图实现，将武士纹样、品牌标识元素精准贴合于车把上侧曲面，渲染阶段采用哑光磨砂金属材质模拟碳纤维车把的细腻触感，调整材质的粗糙度与反射参数，还原碳纤维材质在自然光下的低调肌理质感，同时在边缘处添加细微的倒角处理，避免尖锐棱角带来的安全隐患。设计思路上充分参考山地越野骑行的实际使用场景，抬升结构能够让骑行者保持更直立的骑行姿态，降低长途骑行过程中腰背部的受力负荷，后掠角度的设定适配多数骑行者的自然握持角度，减少手腕部位的扭转压力，兼顾越野操控的灵活性与长途骑行的舒适性。模型同时导出了STEP、IGES等通用交互格式，可直接导入各类有限元分析软件开展受力仿真，验证车把在颠簸路面冲击、大力摇车发力等极端工况下的结构强度，也可对接数控加工、3D打印等生产环节完成原型件制作，为后续的产品开模、量产落地提供精准的三维数据支撑，整体模型曲面连续无破面，参数可编辑调整，能够适配不同车架规格、不同骑行者身材的定制化修改需求。
