工业料仓式冷却储料支撑结构设计

该冷却储料结构主要应用于粮油加工、饲料生产、塑料造粒、建材粉体加工等连续化生产场景，作为产线中衔接前段高温加工工序与后段包装、输送工序的中间暂存冷却单元，可承接经烘干、挤压、炒制等工序输出的高温散状物料，在密闭仓体内完成自然通风或辅助风冷的降温过程，避免高温物料直接存储引发结块、变质、余热损伤后续输送设备等问题，适配颗粒状、粉状、小粒径块状等多种形态的散料处理需求。

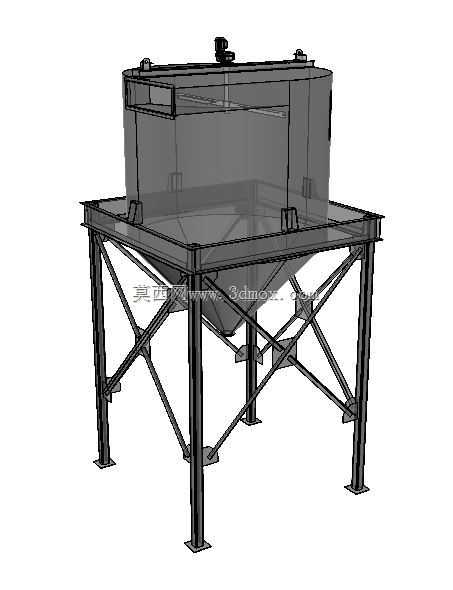

设备整体采用上部方直仓体加下部锥形料斗的组合结构，上部仓体为物料暂存的主要空间，顶部预留搅拌机构、进料口、排气口的安装位，可配套加装低速搅拌装置防止物料架桥，同时引导仓内热气向上排出；下部锥形料斗采用大倾角斜壁设计，角度匹配常见散料的安息角参数，保证冷却后的物料可依靠自重顺畅滑落至底部出料口，无需额外配置振动卸料装置即可避免物料粘壁、堵料问题。支撑结构采用型钢焊接的框架式支腿设计，四条主支腿通过地脚板与地面基础固定，支腿间交叉布置斜向拉杆形成稳定的桁架结构，可承受满仓状态下的物料总载荷，同时抵消上部搅拌机构运行产生的小幅振动，保证设备长期运行的结构稳定性，支腿高度预留出底部出料口对接输送设备、包装设备的操作空间，适配不同高度的产线布局需求。

设计过程中优先考虑散料流动特性与结构强度的平衡，仓体壁板采用等厚度钢板拼接，在易磨损的料斗斜壁位置可根据物料磨琢性额外加装衬板，支架的型钢选型经过载荷校核，既避免材料冗余带来的成本浪费，也杜绝结构强度不足引发的变形、失稳风险；整体外形方正规则，安装边界清晰，可直接布置于标准工业厂房内，无需额外定制特殊基础，仓体侧面预留检修口位置，方便日常清理与设备维护。
