工程塑料防滑旋转操作握柄结构设计

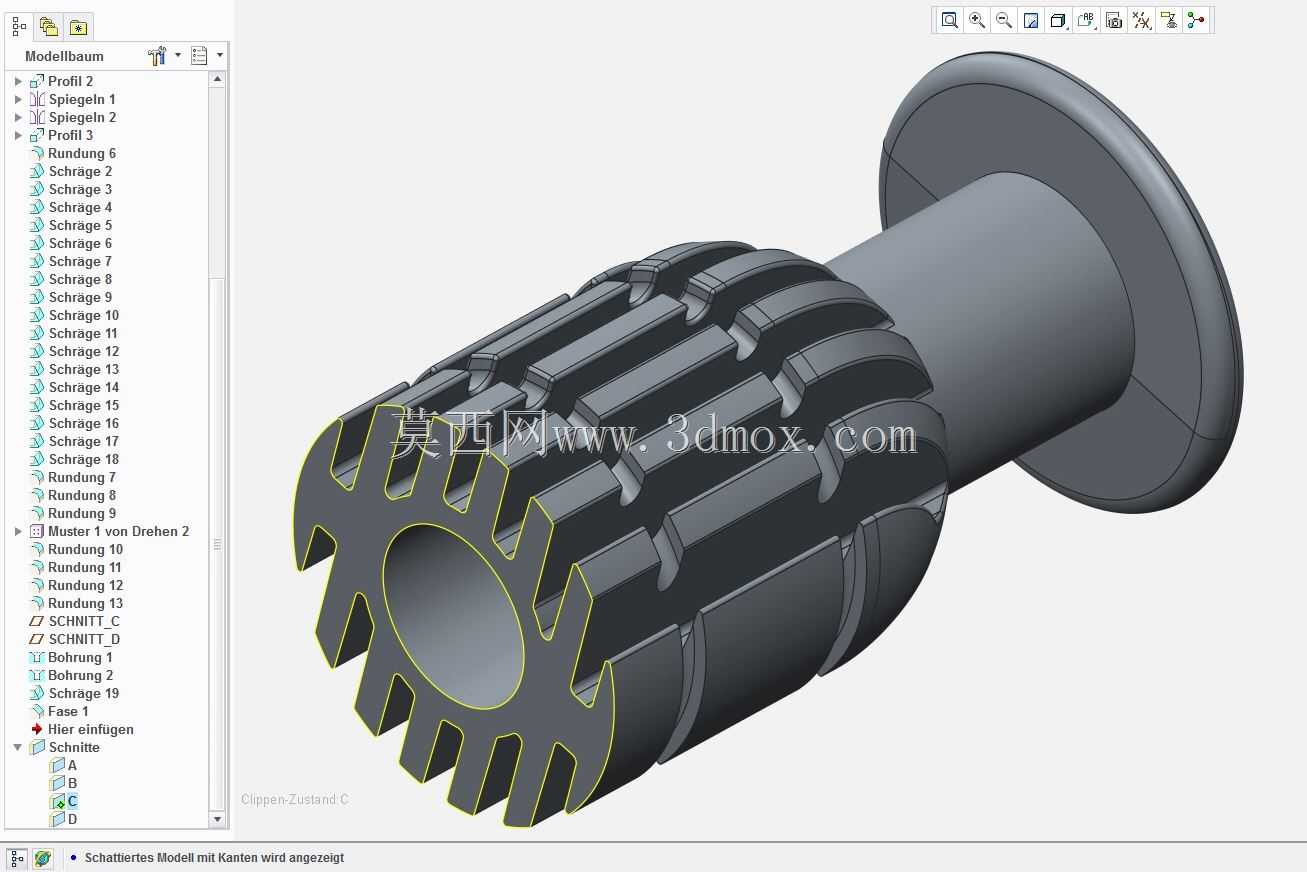

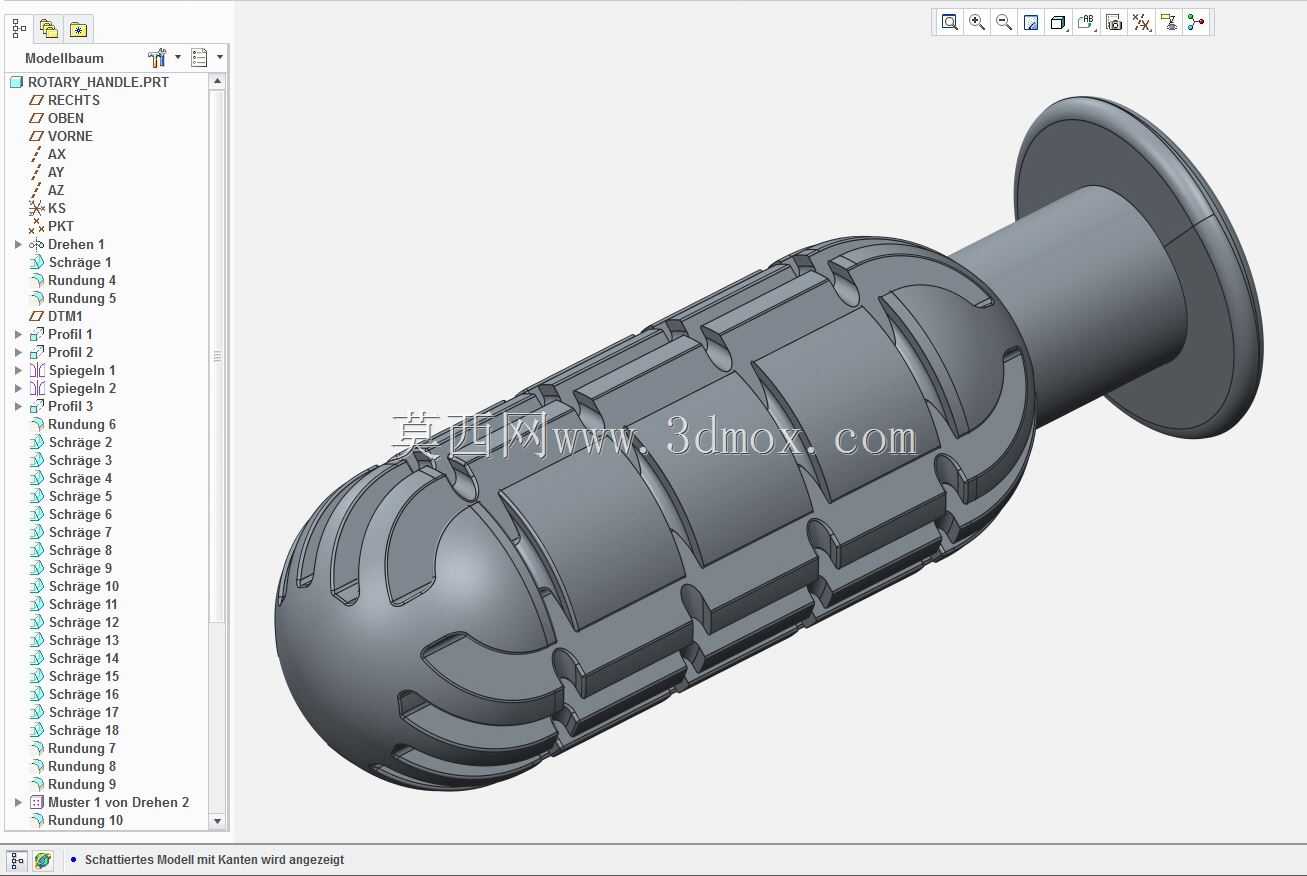

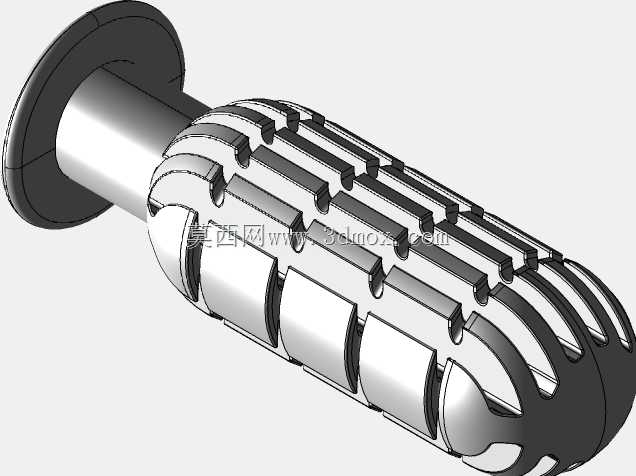

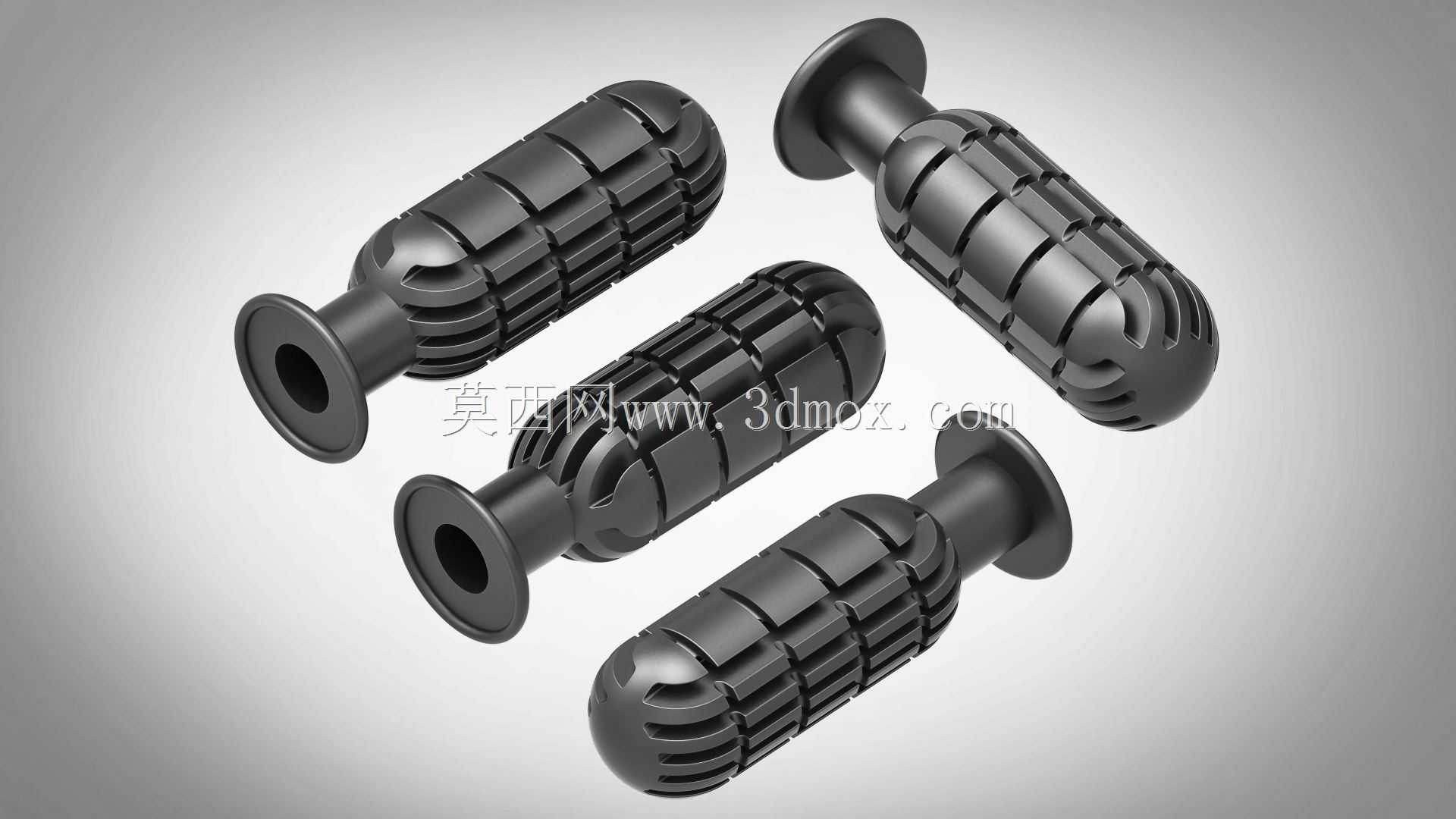

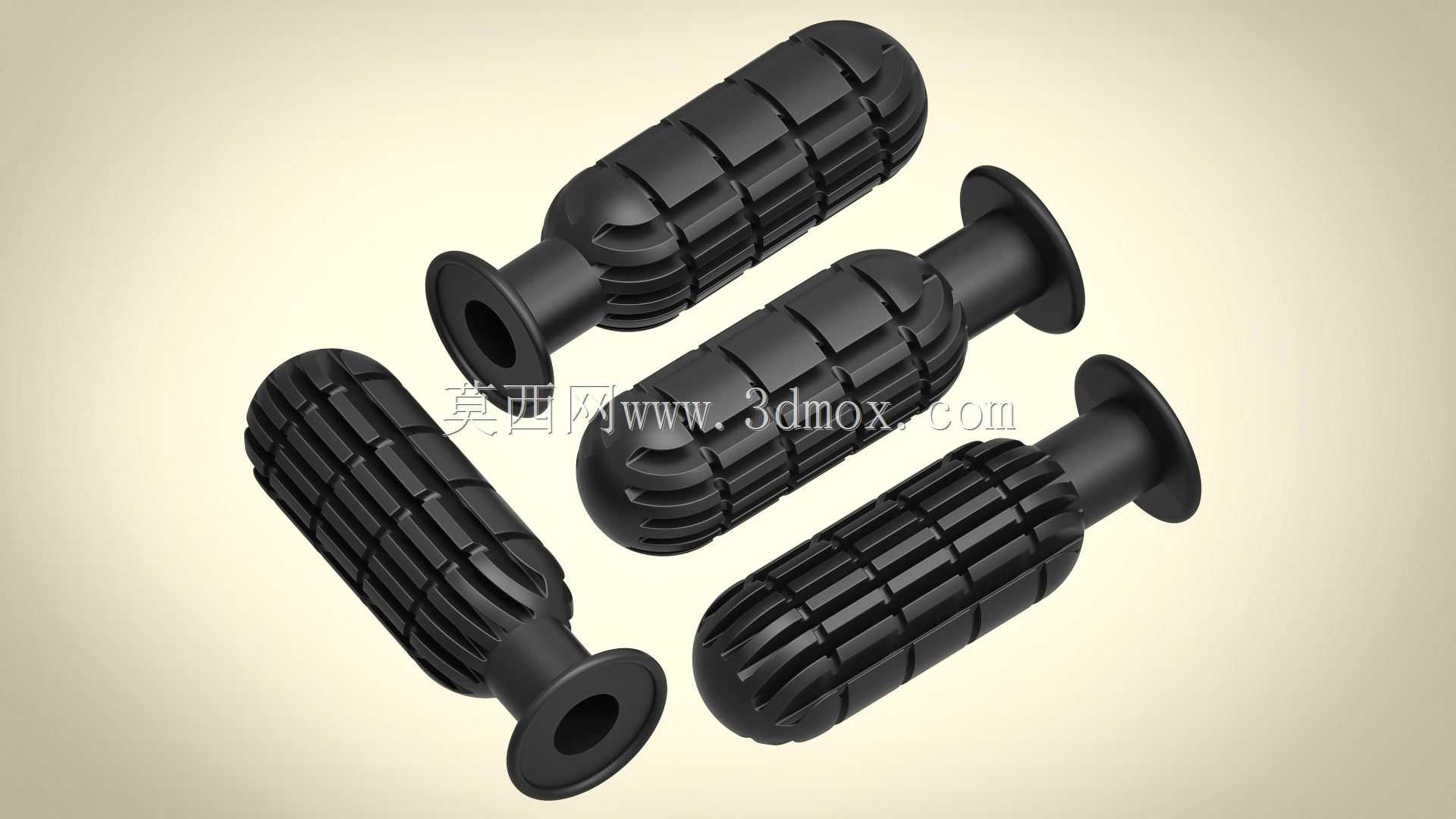

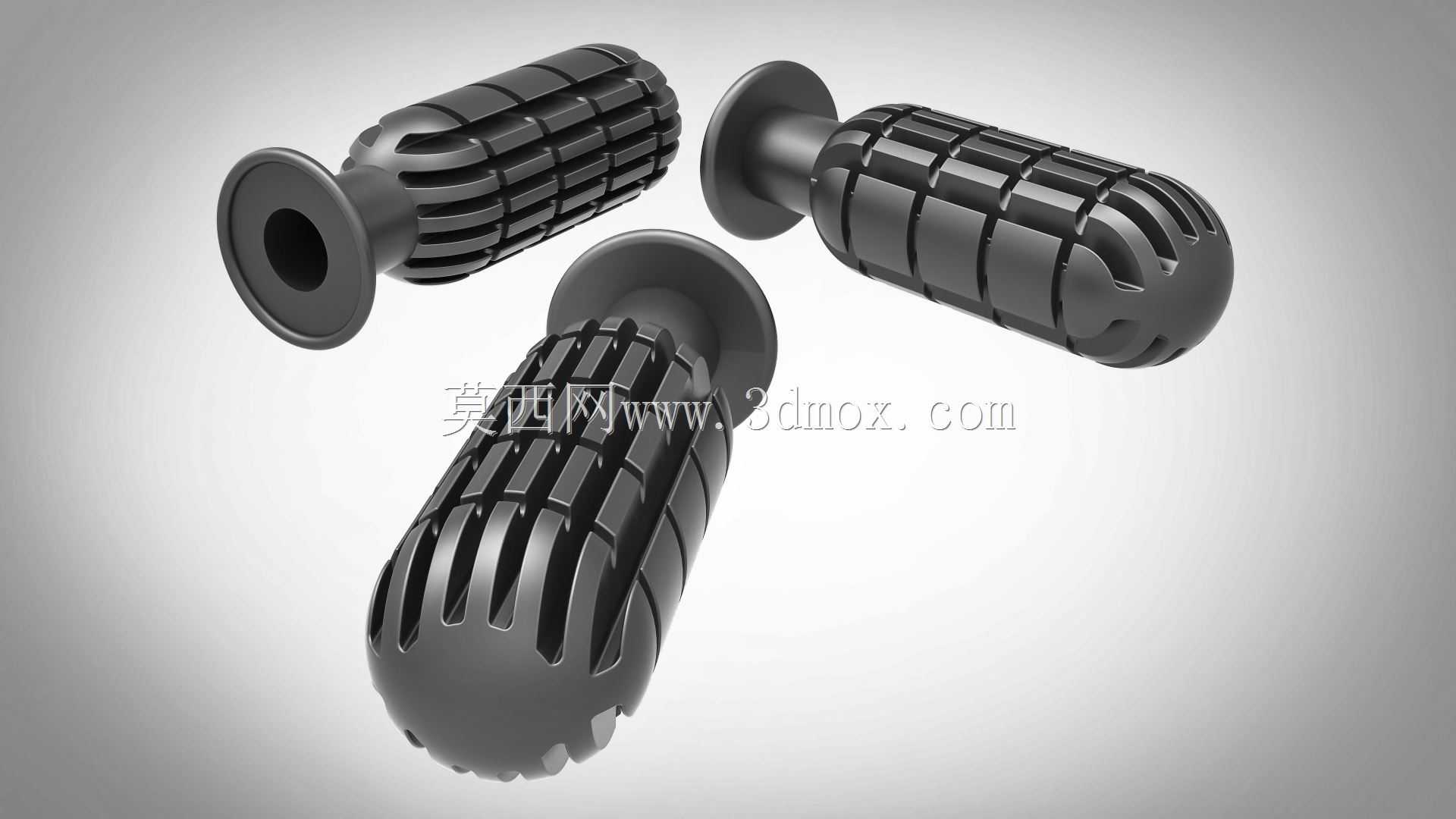

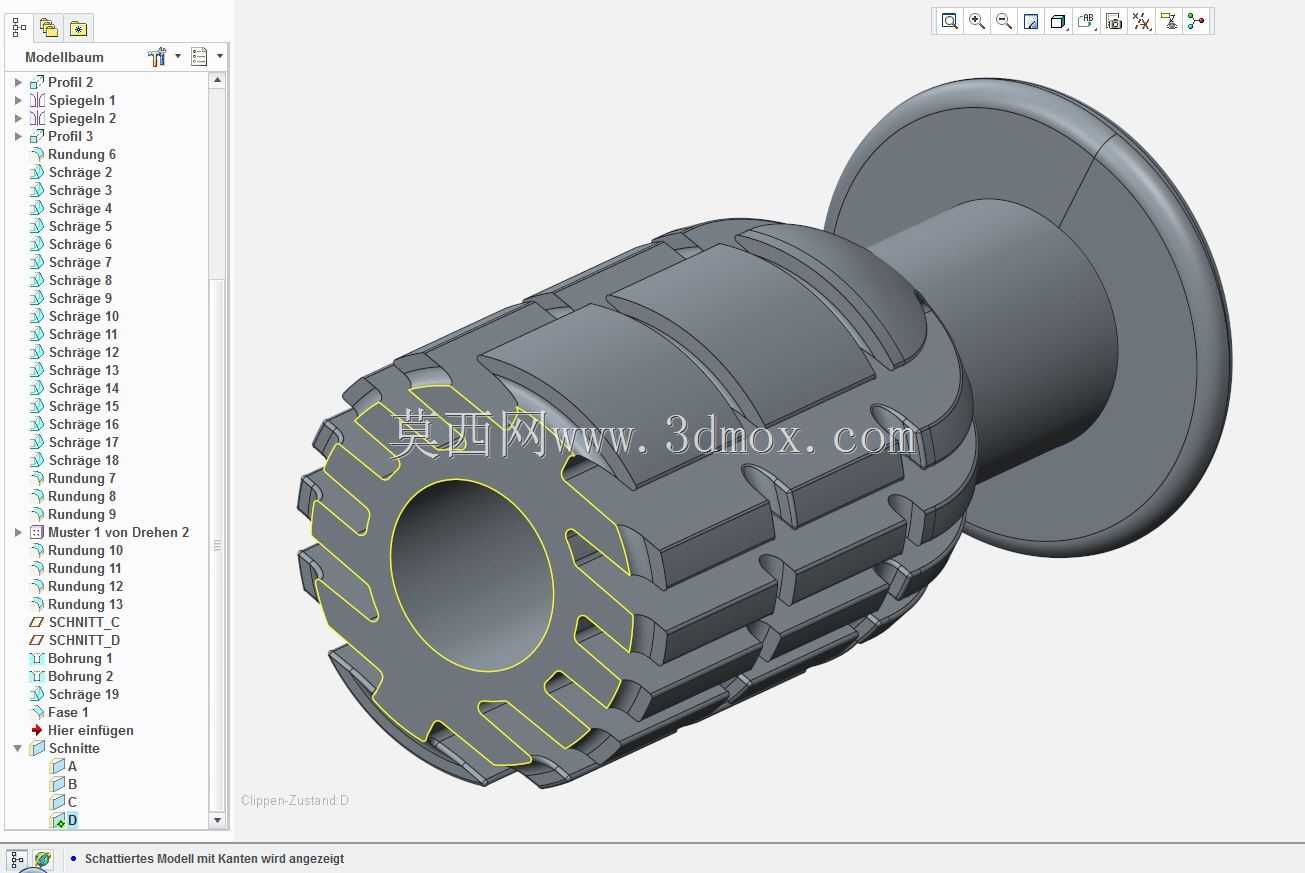

这款旋转操作握柄主要应用于各类需要手动旋转调节、操控的工业设备与民用器械场景，典型适用场景包括桌上足球的杆端操控、小型机床的调节旋钮、工业设备的手动操作端、健身器材的调节握把等需要人手施加旋转扭矩同时兼顾握持舒适度的部位，能够在操作人员施加周向旋转力与轴向推拉力时，提供稳定的受力支撑与舒适的握持反馈，避免操作过程中出现打滑、硌手等影响操作精度与使用体验的问题。产品整体采用工程塑料注塑成型，在结构设计阶段充分结合注塑工艺特性做了优化，将壁厚控制在均匀一致的区间内，避免注塑过程中出现缩痕、翘曲、填充不足等成型缺陷，同时在保证结构强度满足操作受力要求的前提下，尽可能缩减材料用量，兼顾产品的结构可靠性与生产经济性。握柄表面设计有沿周向与轴向分布的格栅状防滑结构，这些凹凸结构既能够提升手部握持时的摩擦力，即便手部存在汗渍、油污也能保证施力过程不打滑，同时格栅式的镂空结构也能减少塑料用料，降低成型后的内应力，提升产品长期使用的结构稳定性。握柄的安装端设计有标准的压装孔径，适配直径13毫米的轴类零件，安装时可通过压装方式直接与对应轴件实现过盈配合，无需额外设置紧固件即可保证旋转与轴向施力过程中握柄与轴件不发生相对滑动，安装边界清晰，适配的轴端长度可根据握柄的安装沉孔深度做匹配，不会出现安装干涉问题。握柄的整体外形结合人体工程学原理做了弧度优化，握持区域的直径与轮廓贴合人手握持时的掌心与手指贴合曲线，长时间操作也不易产生手部疲劳，端部的法兰凸缘结构既能够在轴向施力时提供受力支撑面，也能避免操作过程中手部从握柄端部滑脱。整体结构在设计时兼顾了注塑生产的工艺可行性与实际使用的功能需求，防滑结构、安装结构、握持轮廓的设计均围绕实际操作场景的受力需求展开，能够适配多类需要手动旋转操控的器械轴端使用。
