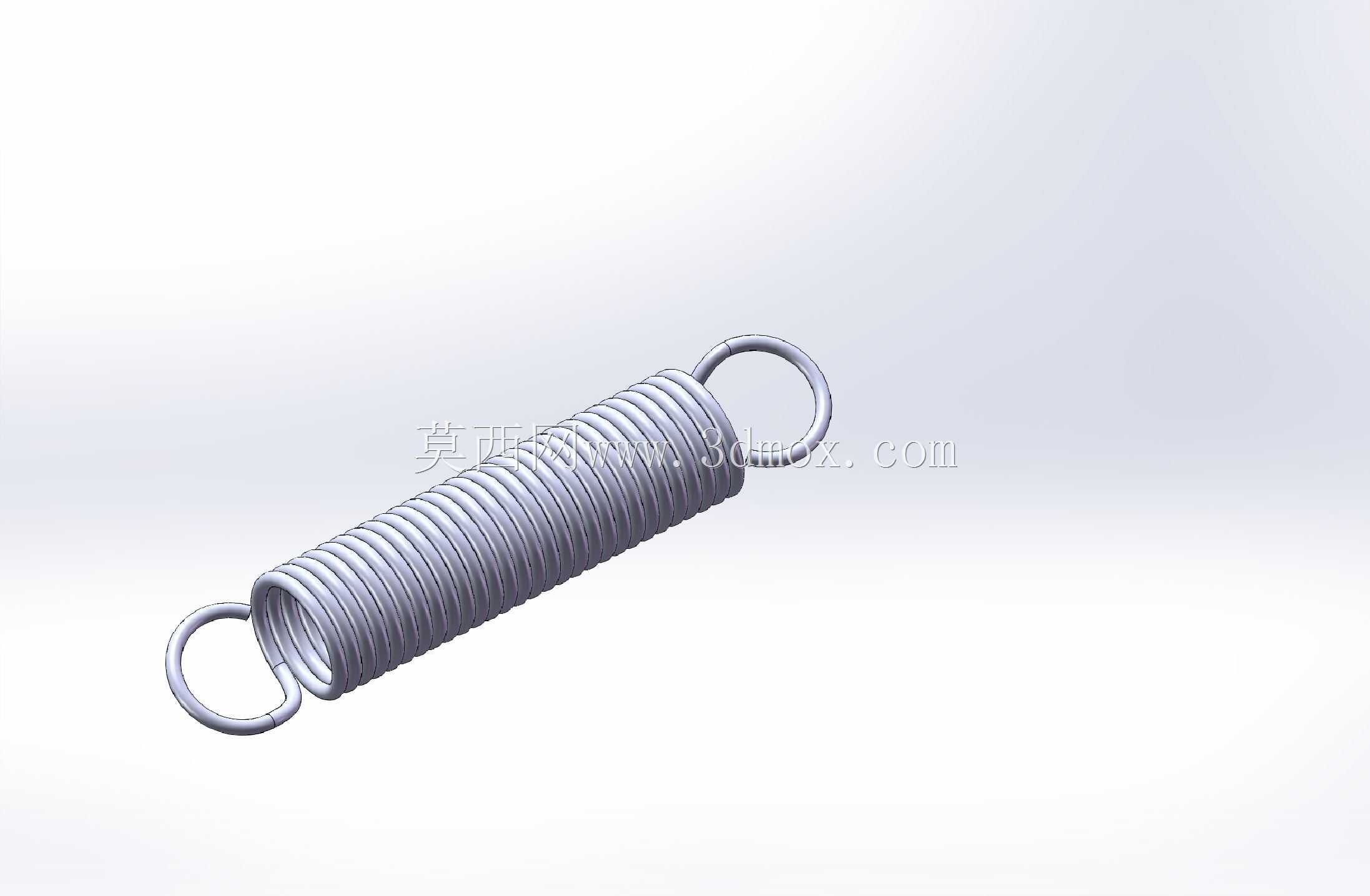

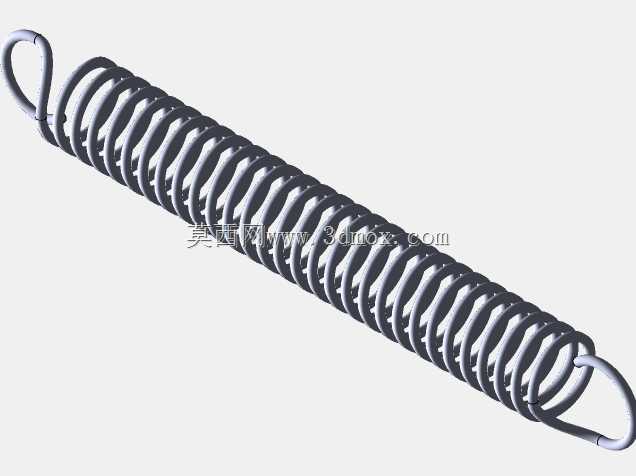

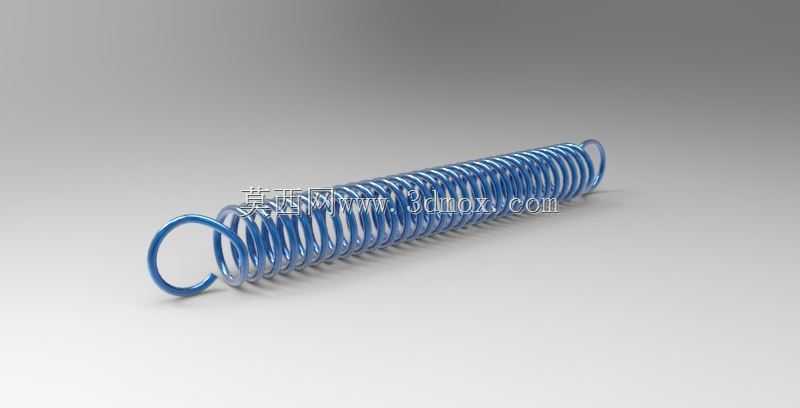

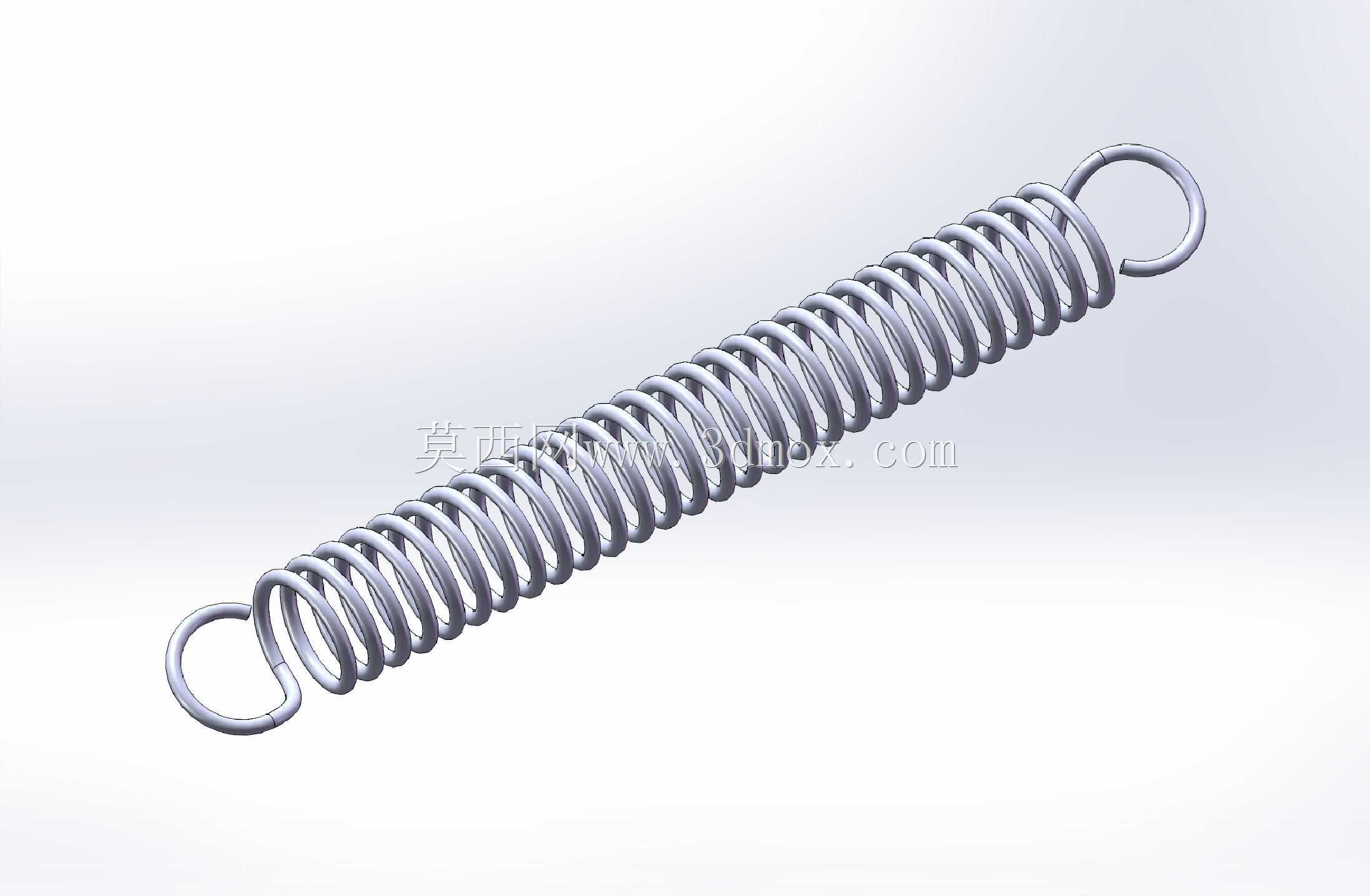

带双钩结构可参数化调节拉伸弹簧

拉伸弹簧作为机械传动与复位结构中应用极广的弹性元件，广泛覆盖工业自动化设备、民用五金器具、交通工具、家电产品等多个领域，在各类需要提供轴向拉力、实现部件复位、缓冲吸震、载荷调节的场景中承担核心功能，小到文具夹、门锁回弹结构，大到工程机械的张紧机构、自动化生产线的物料夹持组件，都能见到这类零件的身影。本次设计的拉伸弹簧采用两端闭合挂钩的结构形式，区别于普通无钩压缩弹簧，端部的挂钩结构可直接挂载在安装位的固定销、挂耳上，无需额外设计弹簧座等配套固定结构，大幅简化安装流程，降低配套零件的加工成本。设计过程中充分考虑实际使用的两种核心工况，分别对应静止挂载状态与拉伸工作状态，通过内置的参数化控制逻辑，可直接关联草图尺寸参数快速调整弹簧整体长度，无需逐圈重建螺旋线特征，适配不同安装间距的使用需求。从结构细节来看，弹簧有效圈部分采用等节距螺旋排布，保证受拉过程中各圈受力均匀，避免局部应力集中导致的疲劳断裂问题，两端挂钩采用与弹簧本体同直径线材弯折成型，挂钩弯折处做了圆弧过渡处理，减少应力集中点，提升反复拉伸工况下的使用寿命。外形尺寸方面，弹簧的中径、线材直径、有效圈数、挂钩开口尺寸都可通过参数驱动调整，安装边界上仅需预留两端挂钩的挂载空间，弹簧外径与安装腔体的径向间隙控制在合理范围，避免拉伸过程中弹簧出现径向偏摆剐蹭周边零件。在实际设备应用中，这类弹簧可用于自动化设备的门体复位、夹具的张紧提供、输送机构的张力保持、振动设备的缓冲连接等场景，设计时预留的参数调节能力，可让工程师在整机调试阶段快速匹配最优的弹簧刚度与长度参数，无需反复打样测试，大幅缩短设备研发周期。弹簧的刚度匹配可通过调整线材直径、有效圈数、中径参数实现，针对轻载荷复位场景可选用较细线材、较多有效圈数的参数组合，针对大载荷张紧场景则可选用较粗线材、较少有效圈数的参数组合，灵活适配不同场景的载荷需求。
