微型齿轮泵配套电机安装固定组件

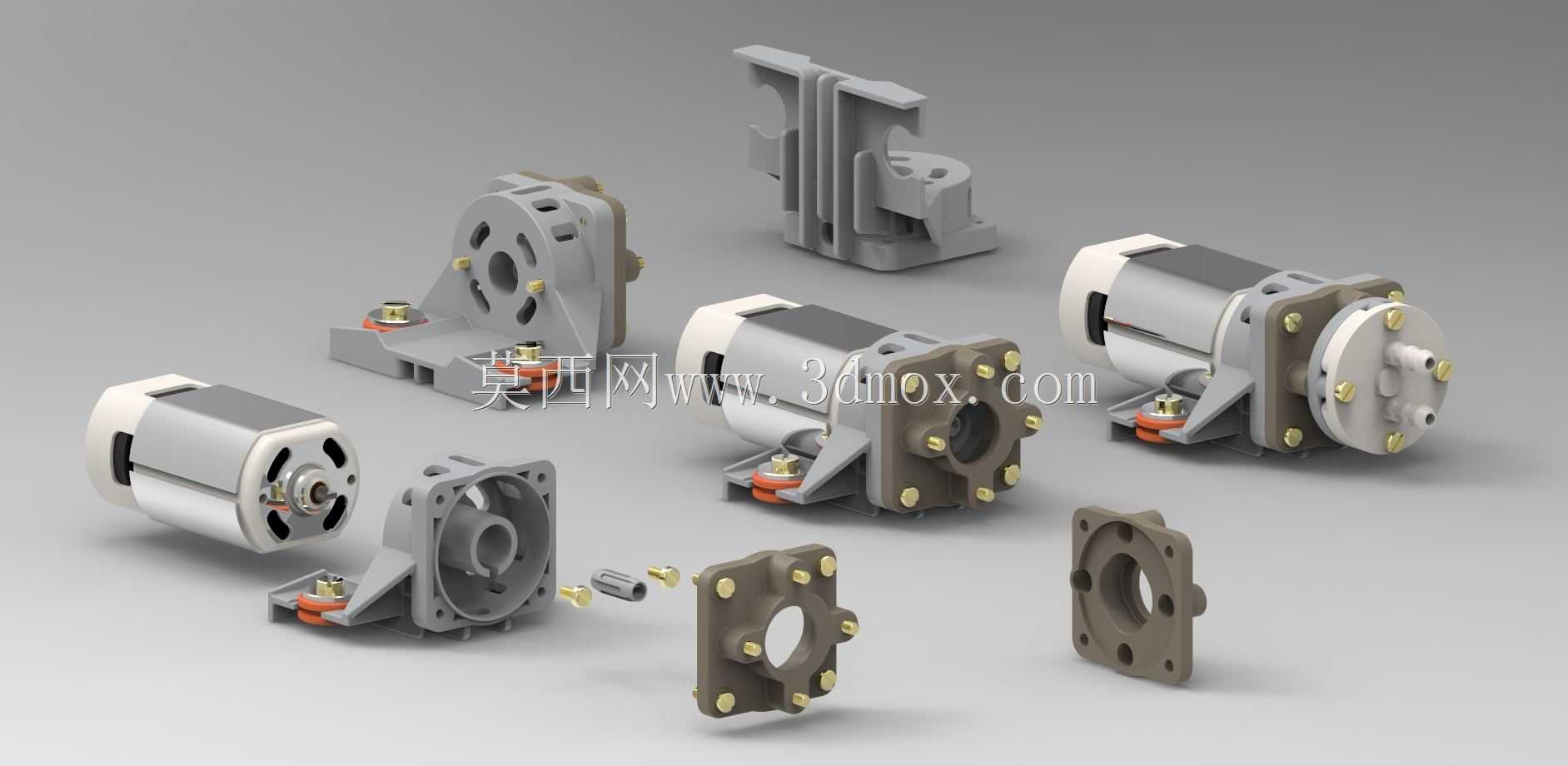

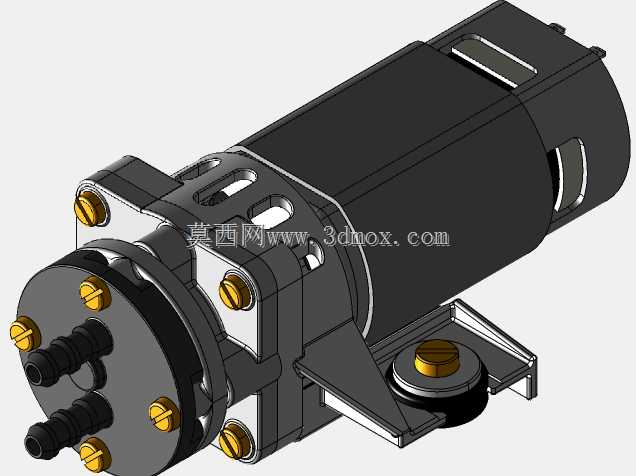

这套安装组件主要面向小型流体输送场景，适配微型内啮合齿轮泵的动力端装配需求，常见于小型液压润滑回路、实验流体输送装置、小型计量加注设备等对安装空间、振动控制有较高要求的应用场景，解决微型电机与齿轮泵本体的对接固定、振动缓冲、传动同轴度保障的实际装配问题。整套组件包含电机适配安装支架、中间转接法兰、橡胶缓冲垫、定位垫圈、传动连接轴套以及配套紧固零件，各零件的配合边界经过严谨校核，可直接匹配指定型号的微型直流电机与对应规格的内啮合齿轮泵，无需额外二次加工即可完成整套动力单元的装配。设计过程中优先考虑装配的便捷性与运行稳定性，支架采用一体式注塑成型结构，预留电机定位卡槽与泵体安装孔位，安装时仅需将电机卡入支架定位槽，通过两颗紧固螺钉完成电机与支架的预固定，随后将橡胶缓冲垫嵌入支架与法兰的对应卡槽内，缓冲垫采用耐油橡胶材质，可有效吸收电机运行时产生的高频振动，避免振动直接传递至齿轮泵本体引发流体脉动、连接松动等问题。中间转接法兰承担电机与齿轮泵的同轴度定位功能，法兰端面加工有定位止口，与齿轮泵端盖的止口间隙控制在0.02mm以内，保障电机输出轴与泵轴的同轴度误差在允许范围内，避免轴系偏磨引发的噪音、寿命缩短问题。传动连接部分采用铜制轴套实现电机轴与泵轴的过渡连接，轴套内孔加工有对应平键槽，可传递额定扭矩下的动力，同时预留一定的轴向窜动间隙，补偿加工与装配带来的尺寸误差。整套组件的安装边界紧凑，整体装配完成后径向最大尺寸不超过电机本体直径的1.2倍，轴向长度仅比电机与泵体的总长度增加15mm，可适配狭小空间内的设备集成需求，安装固定点设置在支架底部的两个凸台上，可通过螺钉直接固定在设备安装基板上，两个固定点的连线经过整套组件的重心位置，可避免运行过程中产生附加倾覆力矩。垫圈设置在缓冲垫与紧固螺钉之间，可分散螺钉锁紧压力，避免长期使用后缓冲垫出现压溃变形，保障缓冲效果的长期稳定性。整套结构没有冗余零件，装配流程简单，无需专用工装即可完成组装，同时兼顾了振动抑制、同轴度保障、紧凑安装的多重需求，适配小流量流体输送设备的动力单元装配使用。
