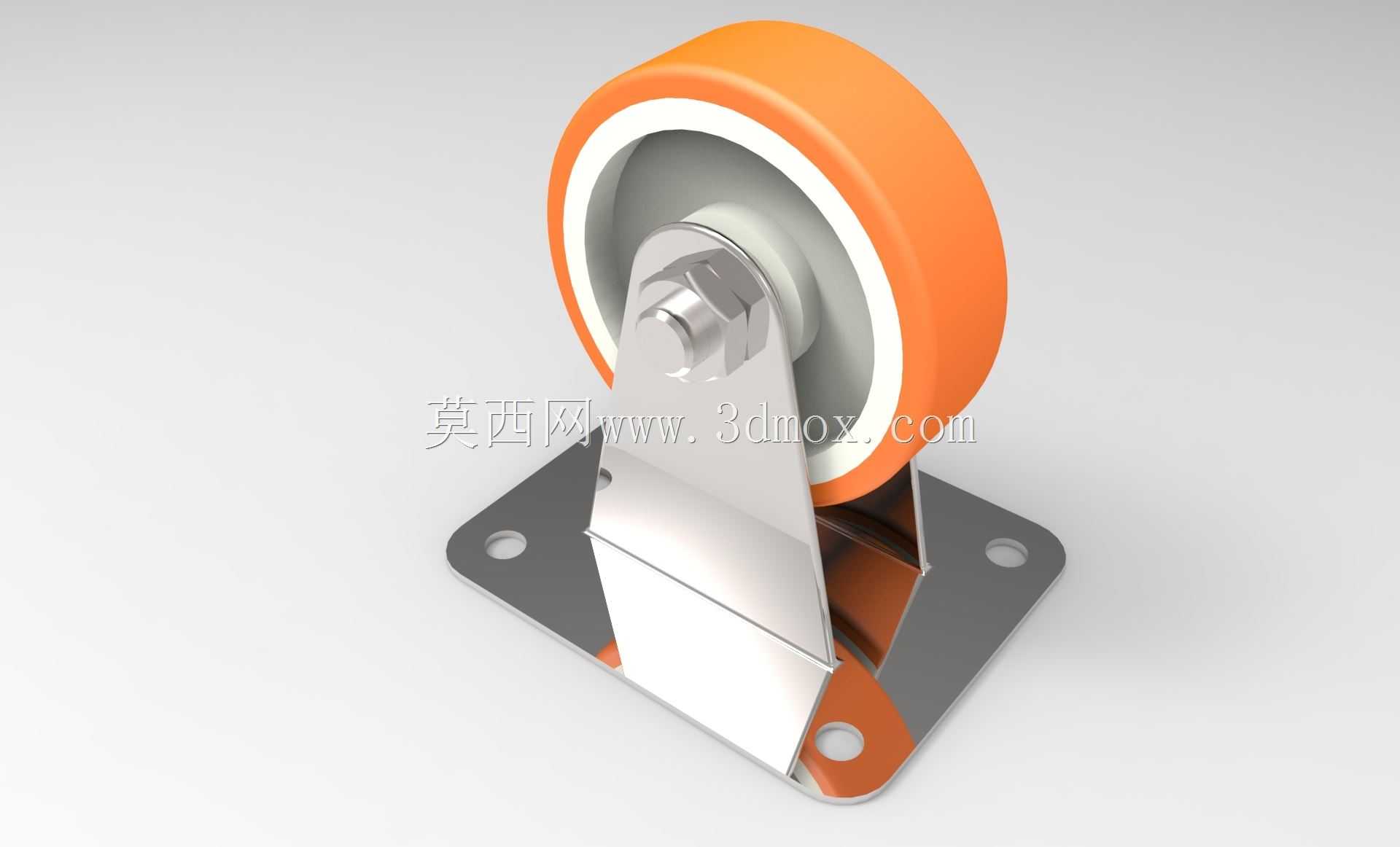

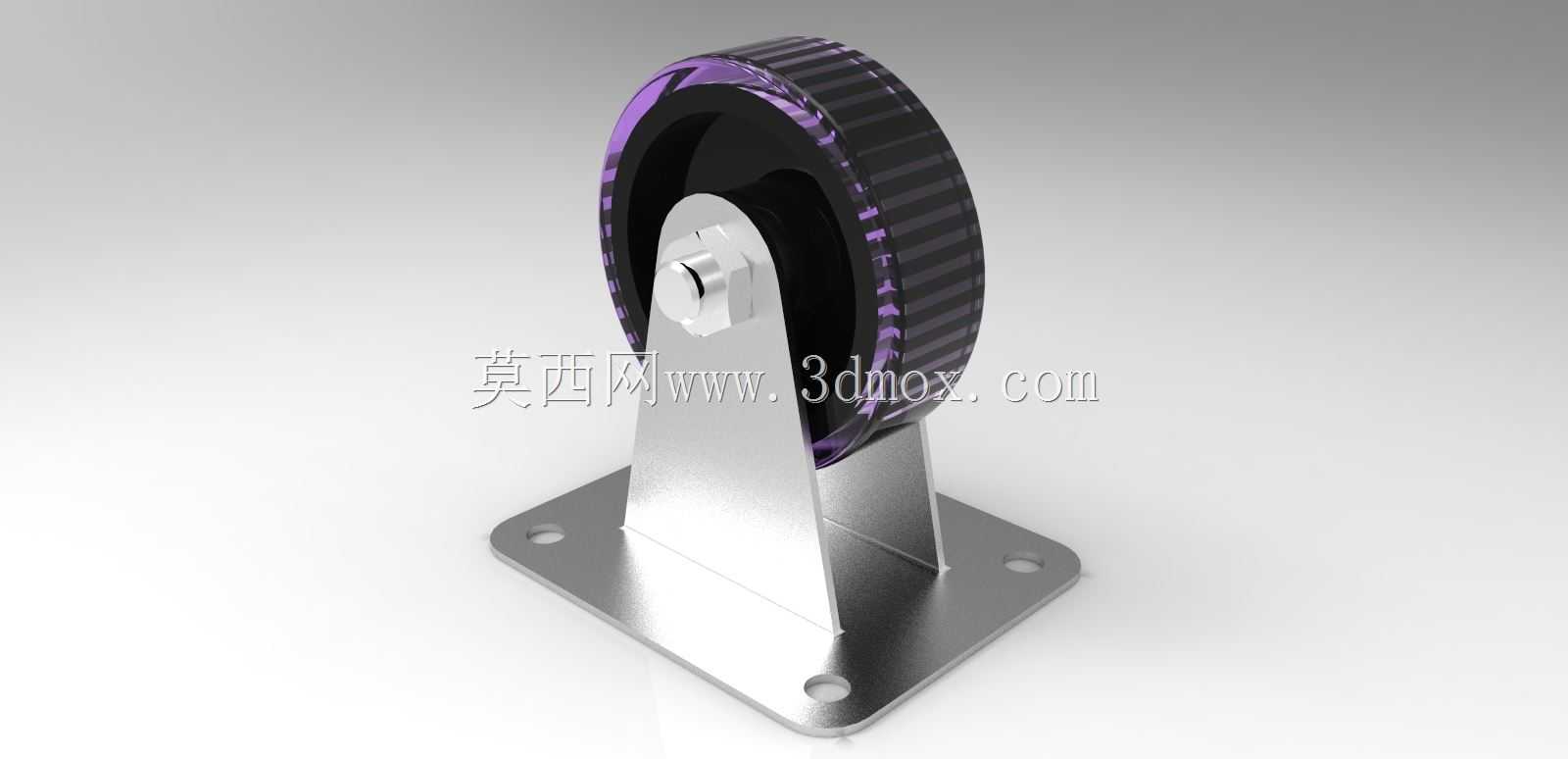

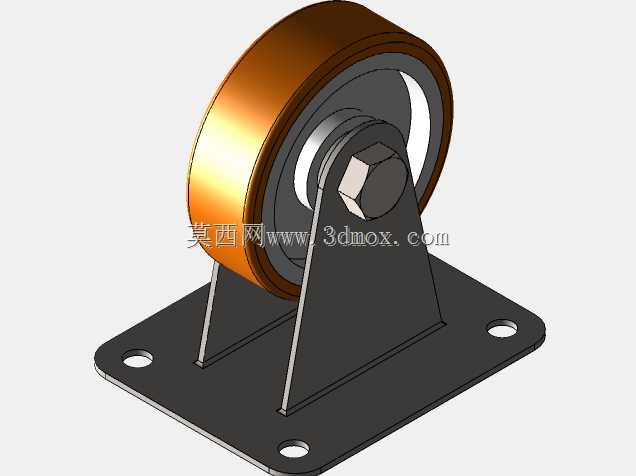

80mm平板式定向工业固定脚轮结构设计

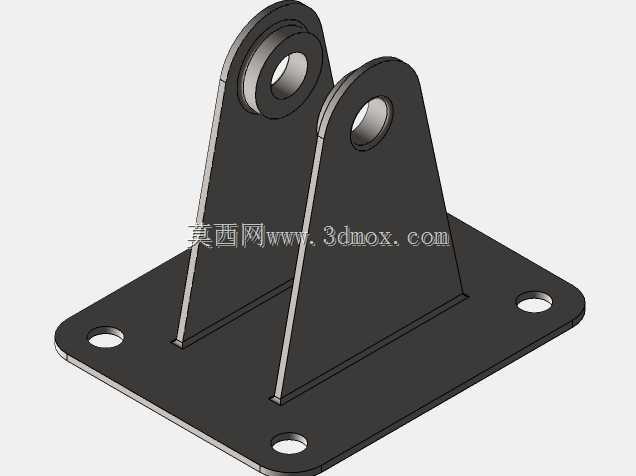

这款固定脚轮是工业场景中实现设备静态定向移动支撑的核心五金部件，广泛应用于轻型仓储货架、工业工作台、小型物料周转车、自动化设备机架、商用展示柜、医疗辅助推车等需要平稳定向位移的场景，区别于万向脚轮的转向功能，固定脚轮可保障设备沿直线行进时的轨迹稳定性，避免行进过程中出现不必要的偏摆，常与同规格万向脚轮搭配使用，通过固定轮的定向约束配合万向轮的转向能力，兼顾移动灵活性与行进方向可控性。从功能特性来看，这款脚轮采用聚氨酯材质作为轮面接触层，聚氨酯材料具备优异的耐磨性能与减震缓冲能力，在车间环氧地坪、水泥地面、瓷砖地面等常见工业地面移动时，不会对地面造成划伤，同时滚动阻力小，推动设备时更加省力，轮面与地面接触时的噪音极低，适合对噪音控制有要求的车间、办公配套设备场景使用；轮体内部采用高强度工程塑料轮毂搭配金属轴承结构，可承受径向载荷的同时保障滚动顺畅，不会出现长期使用后轮体卡滞的问题。支架部分采用加厚镀锌钢板冲压成型的定向支架结构，一体弯折成型的支架具备优秀的抗冲击能力，在设备经过地面凸起、接缝时可承受瞬时冲击载荷，不会出现支架变形、断裂的问题，镀锌表面处理可抵御日常使用中的水汽、轻度油污腐蚀，延长脚轮的整体使用寿命，支架与轮体的连接部位采用螺栓加防松螺母的紧固结构，长期承重使用也不会出现连接松动的问题。安装部分采用标准方形四孔安装面板，安装孔位间距符合行业通用脚轮安装尺寸规范，80mm的轮径设计兼顾了通过性与安装高度要求，可轻松越过地面5mm以内的线缆、接缝、小颗粒杂物，不会出现卡轮停滞的问题，整体安装高度适配多数常规工业设备的底部安装空间，不需要额外调整设备支腿高度即可完成替换安装，安装时仅需通过螺栓将面板与设备底部的安装位紧固即可完成装配，替换维护十分便捷。设计过程中重点优化了支架的受力结构，将轮轴受力点与安装面板的受力中心做了对齐处理，避免承重时出现支架偏载受力的问题，同时轮面采用圆弧过渡的边缘设计，在经过微小地面落差时可以更顺滑地通过，减少对设备的冲击力，整体结构没有多余的复杂零件，生产装配难度低，可靠性强，可满足多数轻型工业设备的移动支撑需求。
