高温输送管道用轴向管补偿伸缩接头结构

这款轴向管补偿伸缩接头，主要应用于热力输送、高温流体传输的工业管路系统中，在市政供热管网、工业高温介质输送管线、石化高温物料输送管路等场景中承担核心的热位移补偿作用。在实际管路运行过程中，高温介质会让金属管道产生轴向的热伸长变形，如果没有对应的补偿结构，管路会在热应力作用下出现焊缝拉裂、法兰密封失效、管道变形拱起等故障，严重时甚至会造成管线泄漏、停运的生产安全事故，这款补偿接头正是针对这类轴向热位移场景设计的专用管路部件。

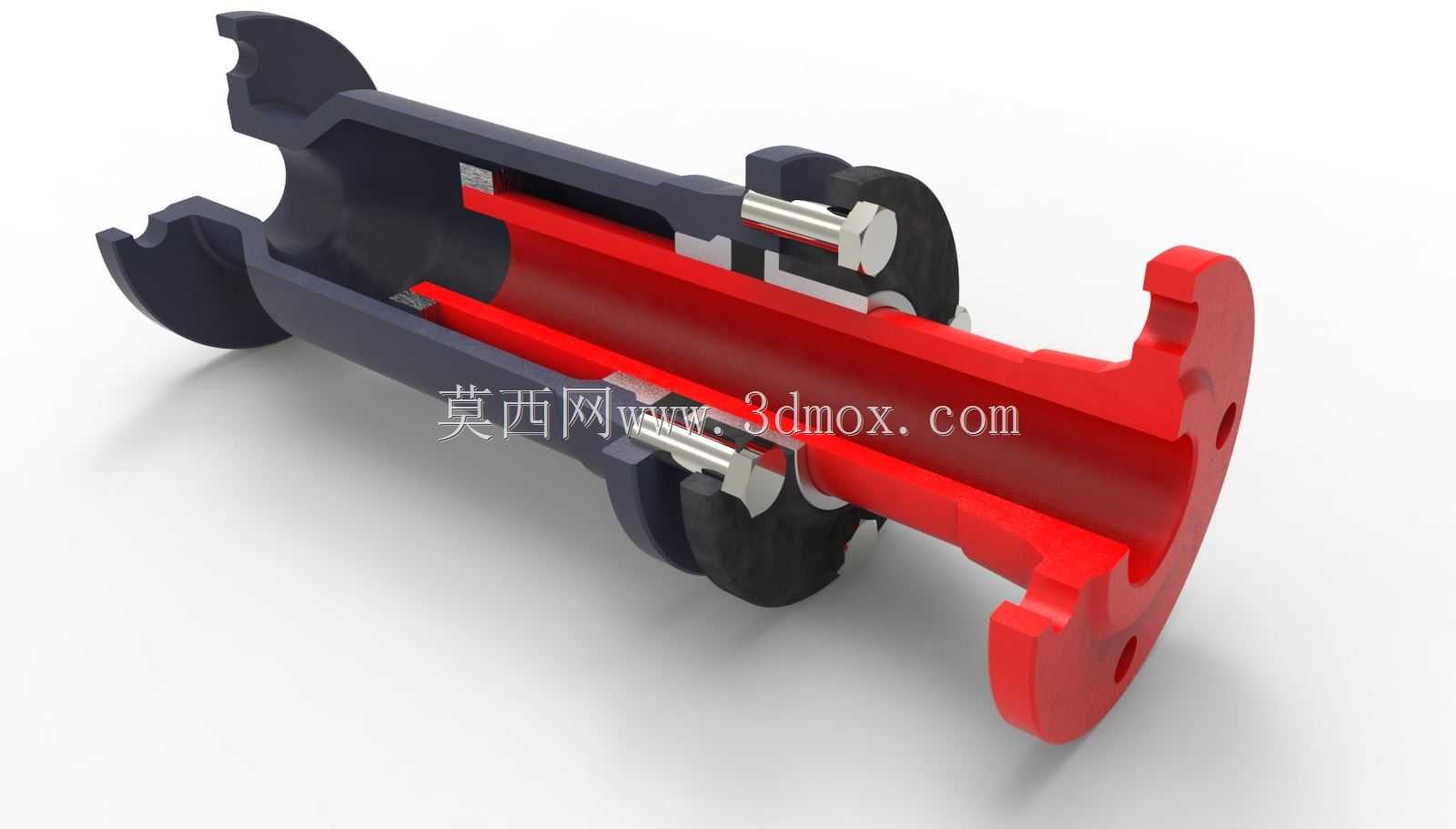

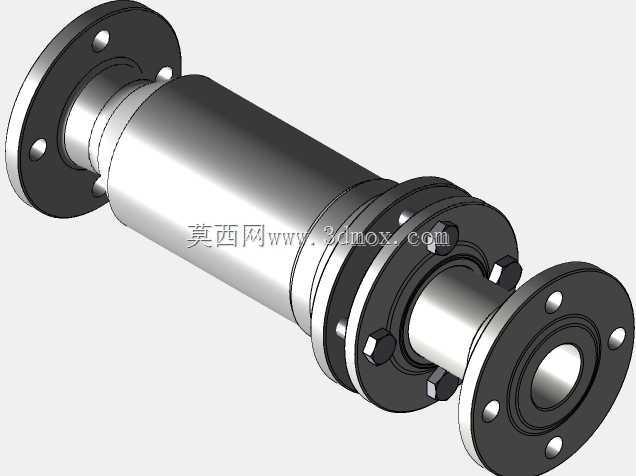

从功能特性来看，该结构采用内外套筒嵌套的设计，红色的内芯管与深色的外套筒之间预留了足够的轴向滑移行程，能够在管道受热伸长时，让两段连接的管道通过套筒间的相对滑动吸收轴向位移，避免热应力在管路节点处集中。两侧的密封结构采用弹性密封组件配合压盖螺栓锁紧，既能够保证套筒滑移过程中的密封性能，防止高温介质从滑移间隙泄漏，又能为滑移动作提供合适的阻尼，避免管路运行中出现异常的窜动冲击。两端的连接端采用法兰式结构，能够和同通径的工业管道法兰直接匹配对接，安装时无需对原有管路进行大规模改造，适配常规工业管道的安装标准。

在设计思路上，这款结构优先考虑了高温工况下的运行可靠性，整体采用同轴式对称布局，所有受力部件均沿管路轴线分布，不会在补偿位移过程中产生额外的径向偏载，避免了管路出现附加的弯曲应力。密封组件的安装位置避开了介质直接冲刷的区域，能够减少高温介质对密封件的冲蚀磨损，延长密封结构的使用寿命。套筒的滑移接触面做了适配的间隙设计，既保证滑移动作顺畅无卡滞，又能控制间隙量避免密封件被挤入间隙造成损坏。

从安装边界来看，该补偿接头的整体长度适配常规管路补偿段的预留空间，两端法兰的螺栓孔位、法兰端面尺寸均匹配对应通径的管路法兰标准，安装时只需保证两端连接管道的同轴度在允许偏差范围内，预留好对应的轴向伸缩余量，按照法兰安装规范完成紧固即可投入使用。在管路系统布置时，该补偿接头需要安装在两个管路固定支架之间的合理位置，确保其仅吸收对应管段的轴向热伸长量，避免承受额外的径向力或扭转力，保障长期运行的稳定性。
