工业防护用拉伸菱形金属网结构设计

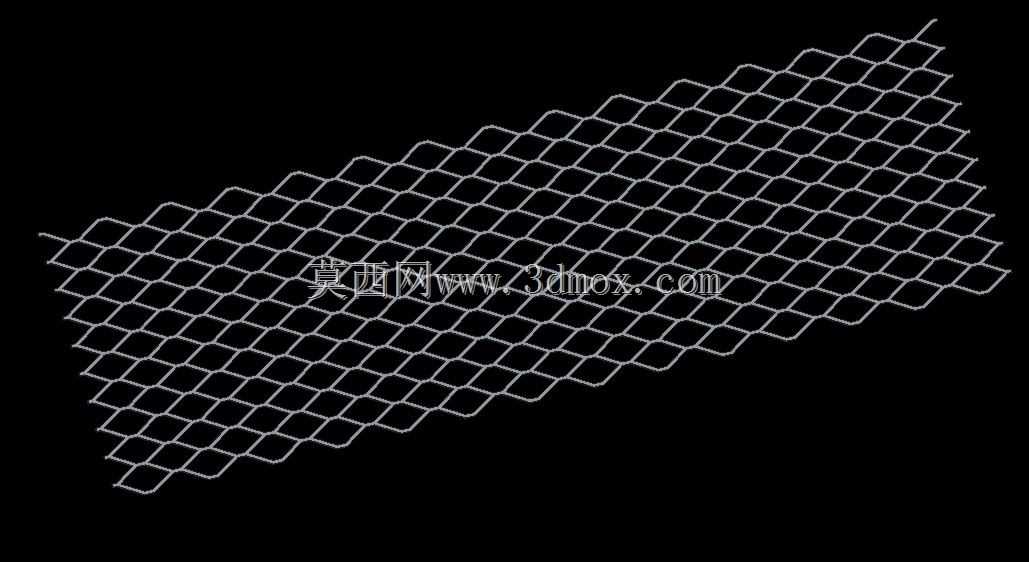

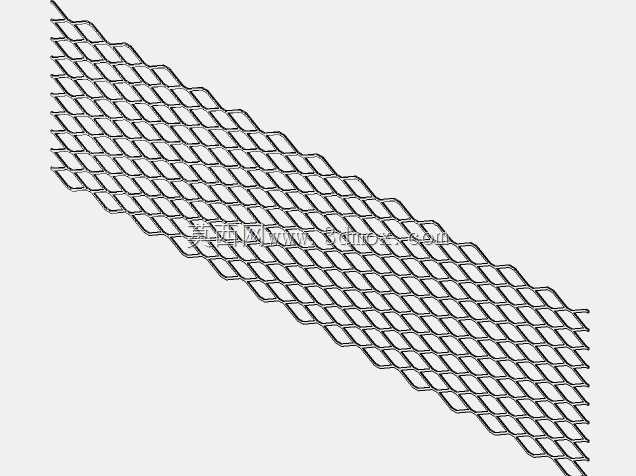

本次设计的菱形金属网，是工业领域应用极为广泛的一类网状结构构件，在厂区安全隔离、设备防护围挡、建筑外立面防坠、市政道路护栏、矿山筛分作业、养殖圈舍围护等场景中都承担着核心功能。不同于编织网的节点易松动特性，这款菱形网采用整体板材冲压拉伸成型工艺制作，网体所有节点均为板材一体延展形成，不存在焊接或编织节点，整体结构强度远高于同厚度板材制作的编织类网体，在受到外力冲击时，菱形结构可以将受力沿网丝方向均匀传导分散，避免局部应力集中导致的网体破损，能够承受较大的冲击力与持续拉力，长期使用不会出现网孔变形、节点松脱的问题。

在设计思路上，首先围绕不同场景的使用需求确定网孔的核心参数，菱形网孔的长短对角线比例经过反复校核，最终选定的比例既能够保证网体的通透率，满足通风、透光、可视的需求，又能保证足够的结构刚度，避免网面在受载后出现过度挠曲。网丝的截面采用扁平状设计，相较于圆形截面的网丝，扁平截面在相同材料用量下拥有更高的抗弯截面模量，能够大幅提升网面的抗变形能力，同时扁平的表面在安装后更加平整，不会出现尖锐凸起带来的安全隐患。

在外形尺寸与安装边界的设计上，网体采用标准化幅面设计，单张网片的长宽尺寸适配常规工业护栏、防护围挡的安装模数，边缘预留的安装孔位间距匹配通用的膨胀螺栓、抱箍固定件尺寸，现场安装时无需二次裁切打孔，即可直接与框架、立柱完成固定，大幅降低现场施工的工作量。网片边缘采用收边处理，将最外侧的网丝弯折形成平整的安装边，既能够避免边缘网丝翘起划伤施工人员，又能提升网片边缘的结构强度，避免安装过程中边缘出现散丝变形。针对不同的使用场景，该菱形网可以通过调整板材厚度、网孔尺寸来适配不同的载荷需求，比如用于设备安全防护时可以选用较薄的板材搭配小孔径网孔，既保证防护性能又控制整体重量；用于矿山筛分时则选用较厚的板材搭配大孔径网孔，保证筛分效率的同时具备足够的耐磨性能，能够承受矿石的长期冲击磨损。网体的菱形结构还具备良好的自洁性，露天使用时灰尘、雨水可以顺着菱形网丝的斜面自然滑落，不会在网面堆积积尘，长期使用也不会因为杂物堵塞网孔影响通风通透效果。
