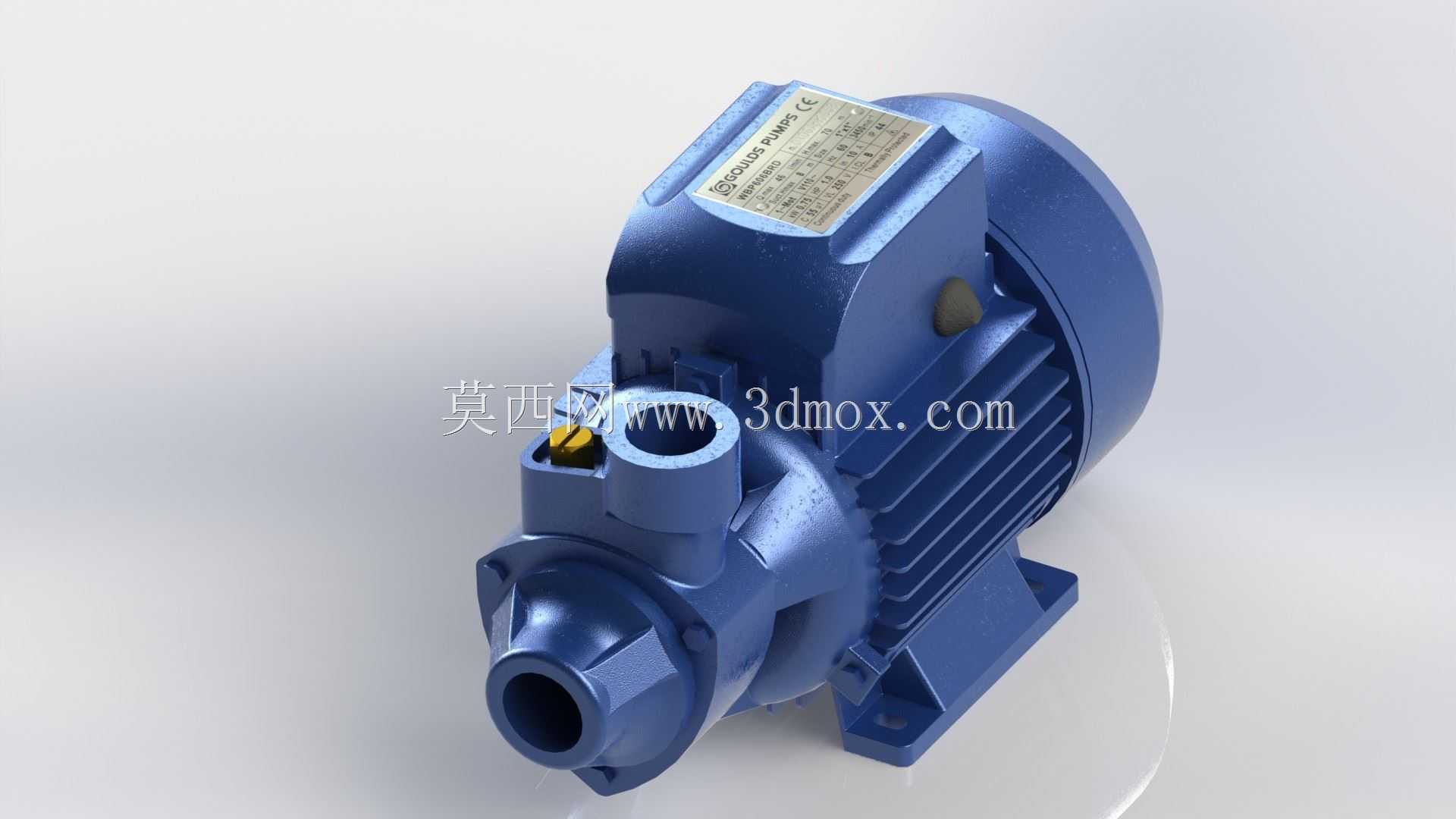

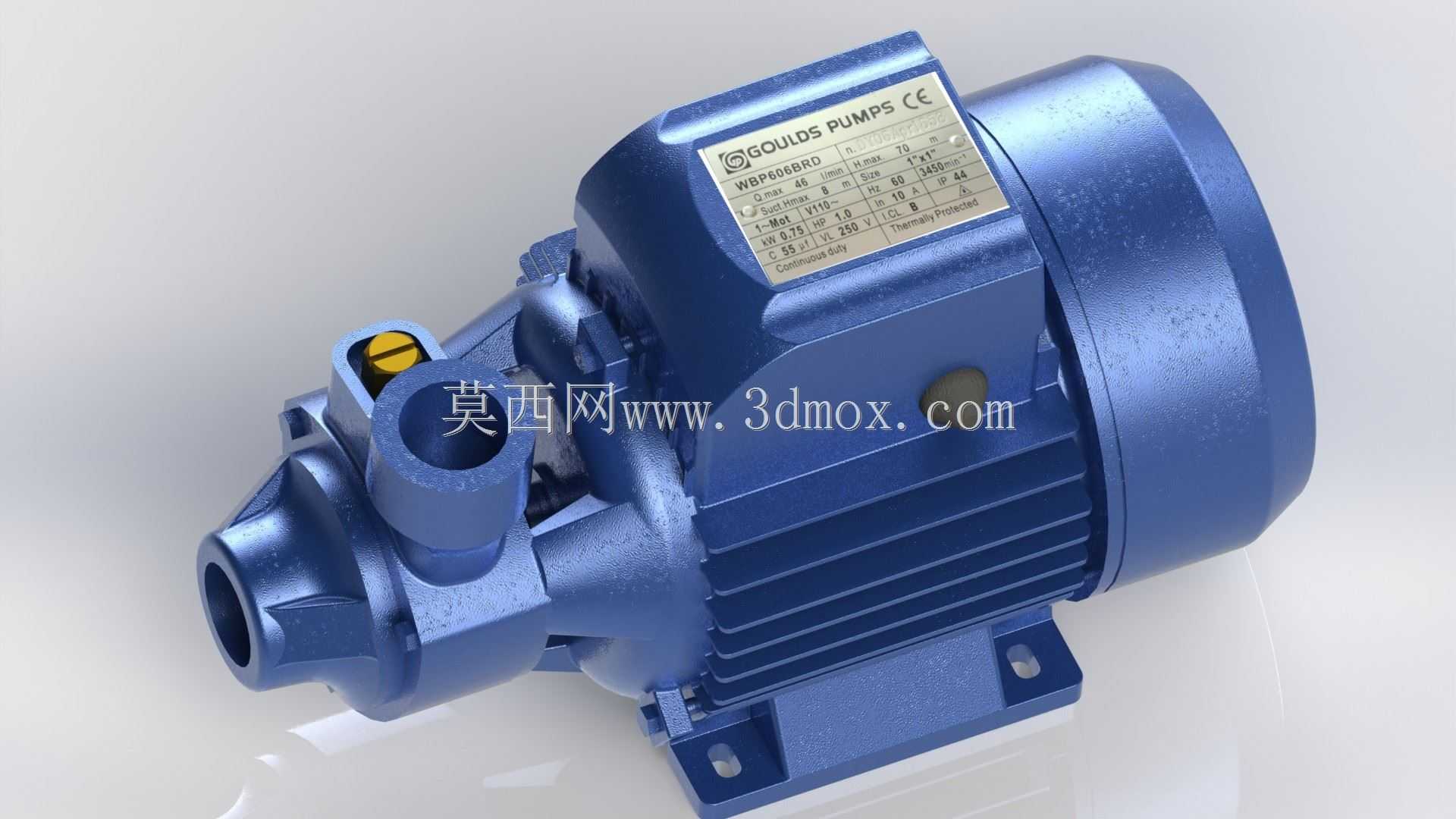

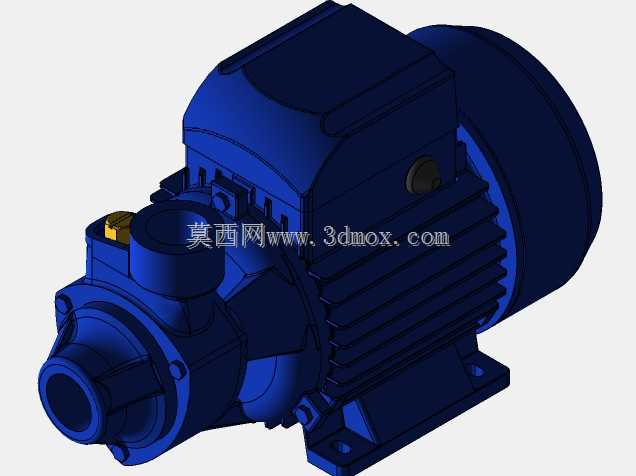

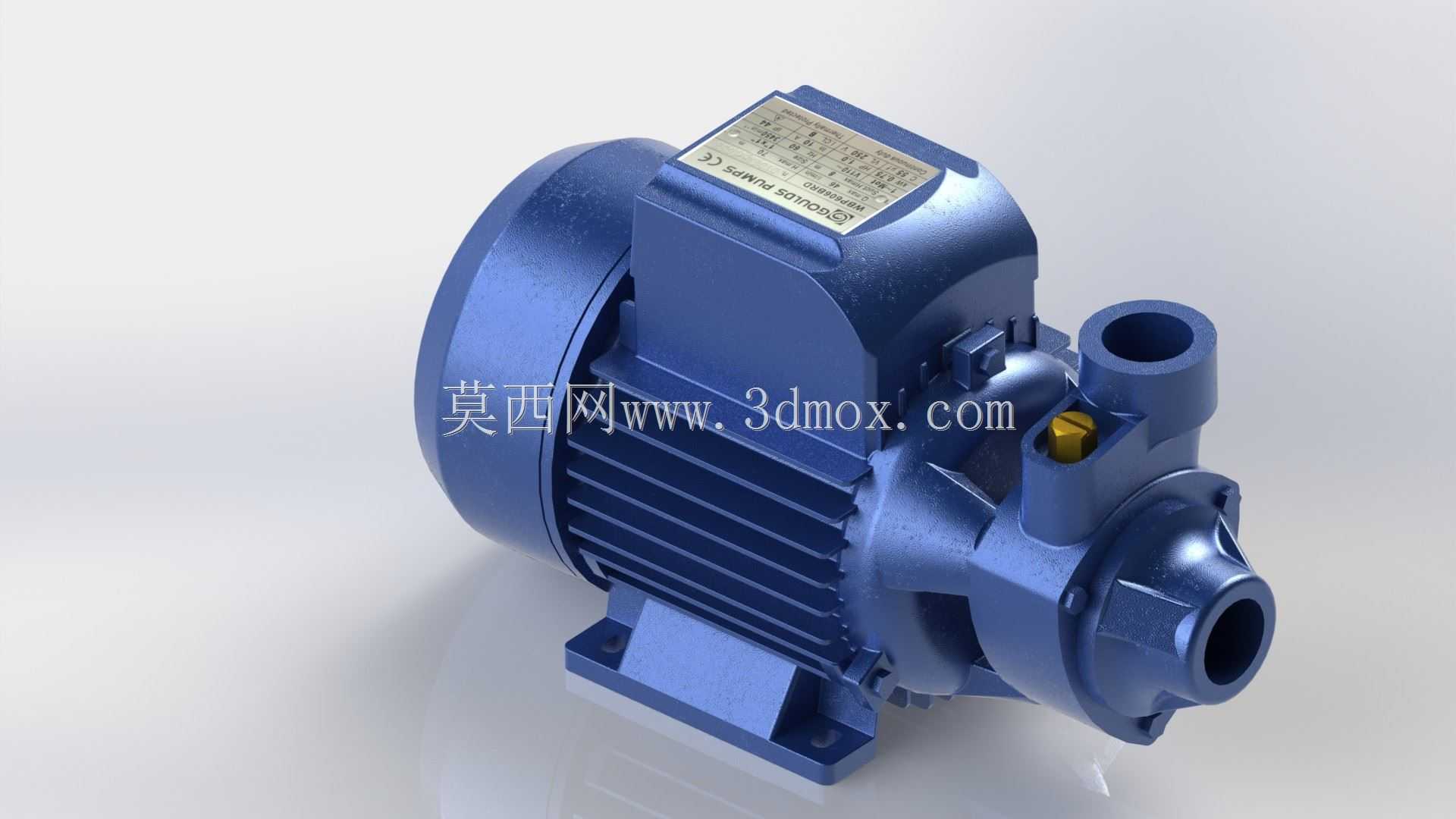

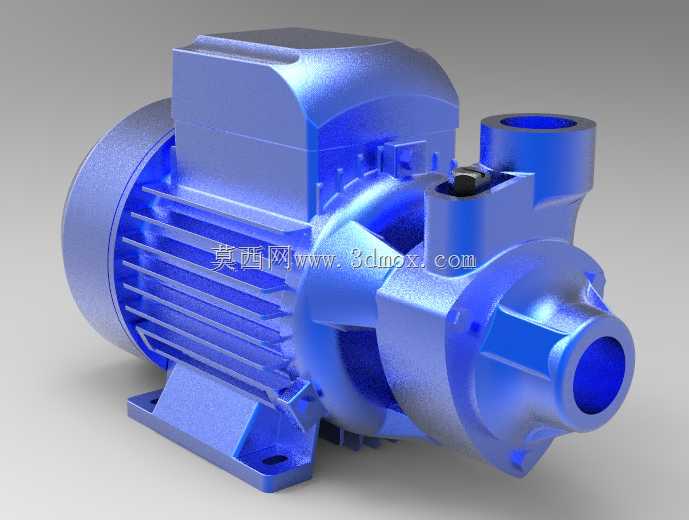

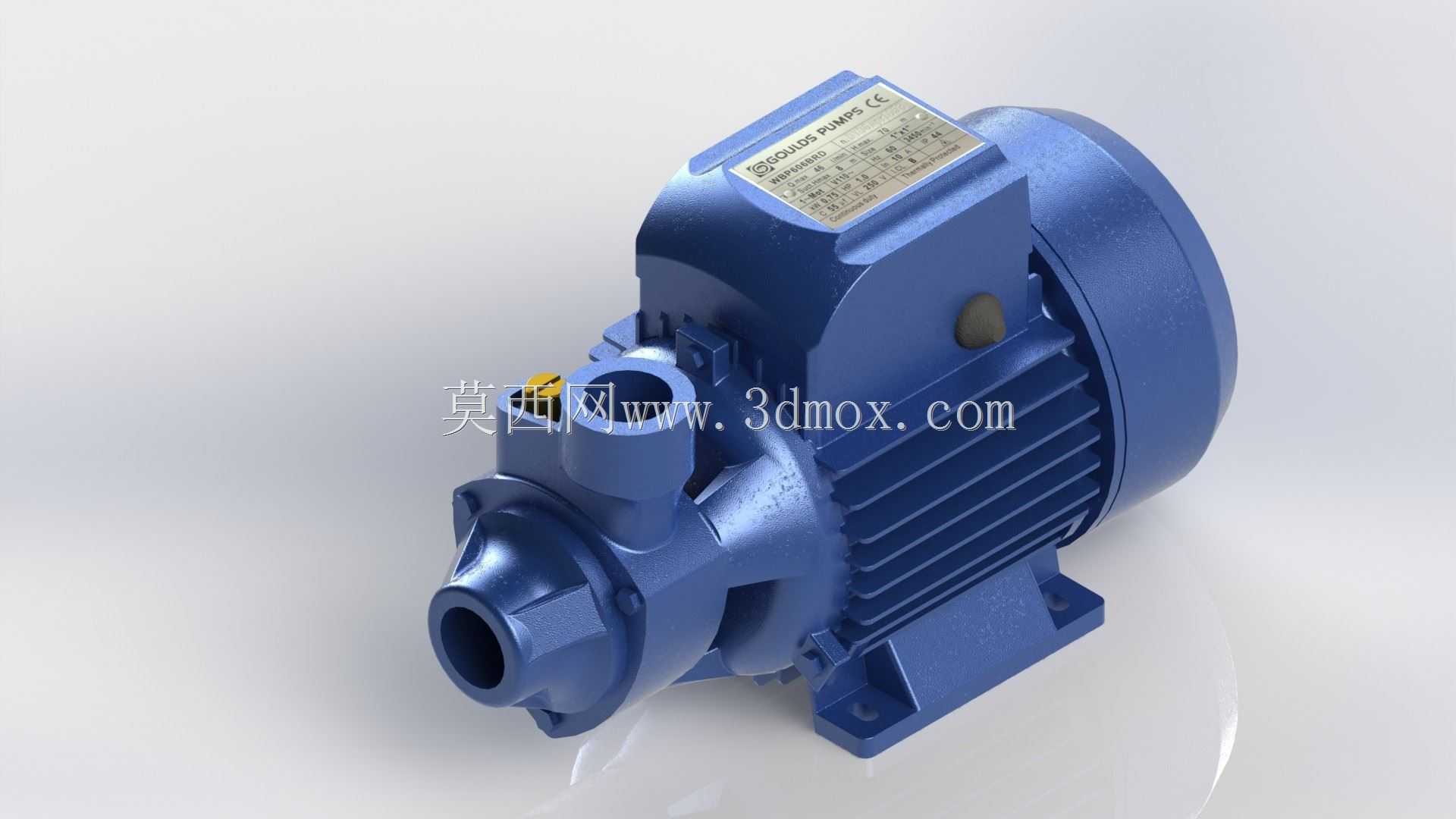

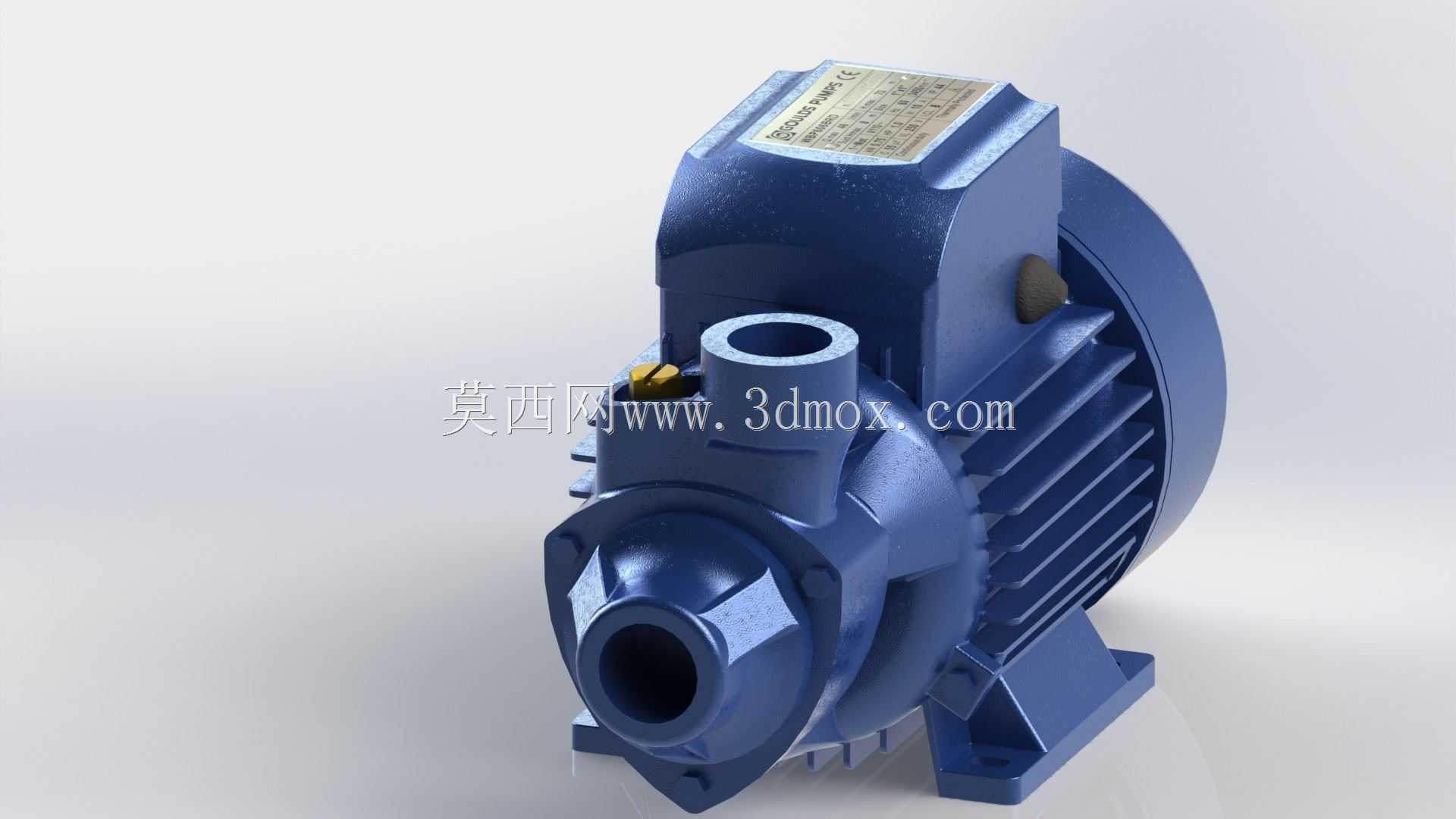

1马力1英寸口径卧式旋涡泵结构设计

这款1马力规格、1英寸口径的卧式旋涡泵，主要面向民用供水、小型暖通循环、低压给排水场景设计，可适配家庭自来水增压、小型公寓供水加压、太阳能热水器循环供水、小型设备冷却水输送等常见民用及小型商用流体输送需求，能够在小流量高扬程的工况下稳定输出压力，填补普通离心泵小流量区间扬程不足的应用空白。从功能特性来看，该泵采用旋涡式水力结构，相比普通离心泵，在同等功率下可以实现更高的输出扬程，能够满足3-5层民用建筑的供水增压需求，泵体过流部件采用适配清水介质的流道设计，输送介质温度适配常规常温清水工况，配套的1马力异步电机与泵体采用同轴直联结构，整体传动损耗低，运行振动小，日常使用无需复杂的传动维护。在设计思路上，这款泵采用一体化集成设计思路，将电机壳体与泵体连接法兰做了同轴度优化，减少装配过程中的累计误差，保证叶轮与泵腔的间隙控制在合理区间，兼顾水力效率与运行稳定性；泵体的进出口采用1英寸标准内螺纹接口，能够直接适配民用给排水领域常用的1英寸镀锌管、PPR管连接标准，现场安装无需额外定制转接头；底部的安装脚采用一体铸造成型的支撑结构，预留了标准安装螺栓孔位，可直接固定在混凝土基础或者钢制安装支架上，安装时只需保证进出口管路与泵体接口同轴，避免管路应力传递到泵体造成密封件过早损坏。从外形尺寸与安装边界来看，该泵整体为卧式紧凑结构，轴向长度控制在适配小型设备安装空间的范围内，径向最大尺寸为电机风罩外圆尺寸，安装时需要在电机尾部预留足够的散热空间，保证电机运行时的通风散热需求；泵体的进出口中心高度经过标准化设计，能够匹配常规民用供水系统的管路安装高度，减少现场管路弯折改造的工作量；泵体顶部预留的排气螺塞可以在首次开机时排出泵腔内的空气，避免气缚现象影响泵的正常吸水，底部预留的放水螺塞可以在冬季停机时排空泵腔内的存水，防止低温冻裂泵体。整体结构设计充分考虑了民用场景的安装、使用、维护需求，零部件通用化程度高，后期更换密封件、叶轮等易损件十分便捷，能够适配多数小型清水输送、增压的应用场景。
