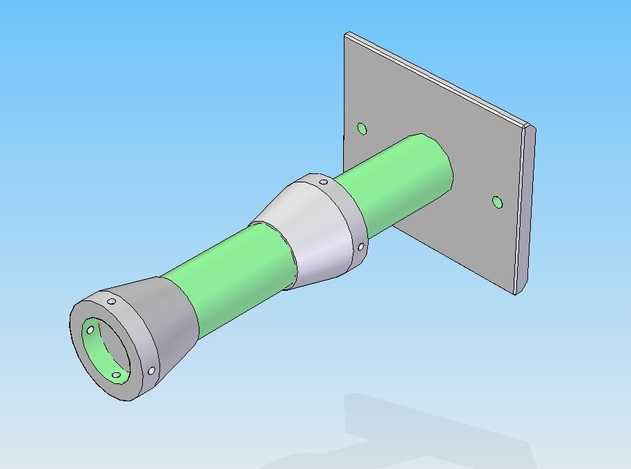

自行车固定标准底部支架夹具三维结构

该底部支架夹具采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循机械加工工装的装配公差要求，对各组成部件的配合面进行了精准的尺寸约束。模型整体由安装固定板、多级变径连接筒体、端部定位环三个核心部分组成，安装固定板为方形平板结构，板上预留两个对称分布的安装通孔，用于将整个夹具固定在工作台或加工基座上，孔位尺寸与通用安装螺栓规格匹配，保证安装后的结构稳定性。中间连接段采用三段式变径结构，靠近安装板的部分为等径直筒段，中间为锥形过渡段，靠近端部的部分为小直径等径直筒段，不同直径段之间通过圆弧过渡衔接，避免应力集中，筒体外部设置两处环形锁紧箍结构，锁紧箍上预留紧固螺钉孔，可实现对内部穿装杆件的抱紧固定。端部定位环为带法兰的环形结构，环体上均匀分布四个定位螺钉孔，可对装入夹具的工件端部进行周向定位，防止工件在加工或装配过程中发生转动偏移。材质渲染方面，安装固定板采用哑光灰色金属材质模拟普通碳钢表面处理效果，连接筒体的绿色部分采用硬质工程塑料材质渲染，还原实际产品中绝缘防护套的视觉效果，金属锁紧箍与端部定位环采用亮面银灰色金属材质，模拟不锈钢或镀锌钢材的表面质感，各部件之间的装配缝隙做了精细化处理，还原真实工装的装配状态。设计思路上，该夹具针对自行车底部支架的装夹需求开发，可实现标准底部支架工件的快速定位与锁紧，保证工件在后续加工、检测工序中的位置精度，整体结构兼顾装夹稳定性与操作便捷性，变径结构可适配不同直径规格的支架杆件，拓展了夹具的适用范围，建模过程中对所有锐边做了倒圆角处理，既符合机械加工的工艺要求，也避免实际使用过程中锐边划伤操作人员的风险。
