多层带地下室住宅建筑剖面构造设计

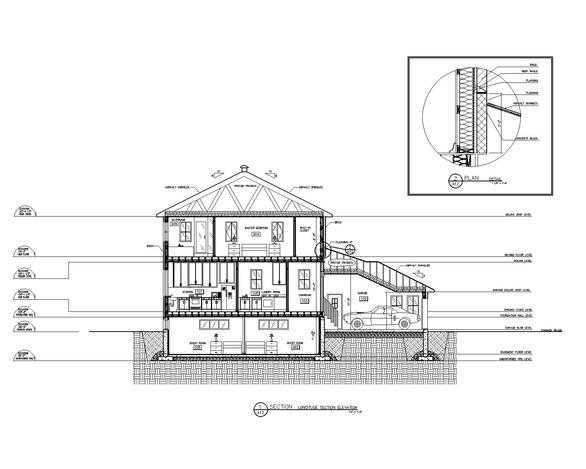

本作品为多层带地下室的民用住宅建筑剖面构造三维设计成果，建模阶段严格遵循民用建筑设计规范，对建筑各层级结构进行1:1等比例还原，完整呈现从地下室基础到坡屋顶的全竖向构造逻辑。建模过程中首先搭建整体结构框架，精准划分地下室、首层、二层、阁楼层的竖向层高与水平功能分区，地下室部分还原了条形基础的铺设逻辑、地下室外墙的防水构造层级、室内管线的预留排布路径，清晰呈现地下空间的墙体砌筑、地面找坡、采光井衔接的构造细节。首层空间还原了入户动线、室内功能区划分、车库与主体建筑的衔接结构，对室内隔墙的砌筑位置、门窗洞口的预留尺寸、楼梯起步段的结构衔接做了精细化建模，同时还原了首层地面的垫层、找平层、面层的多层构造逻辑。二层空间重点呈现居住功能区的墙体分隔、外窗安装的洞口构造、楼梯与二层楼板的衔接节点，对室内外高差处的防水收头、外墙保温层的铺设范围做了明确的结构表达。坡屋顶部分完整还原了屋架的桁架结构、屋面防水层与保温层的铺设层级、檐口排水的构造节点、屋顶通风构件的安装位置，同时对建筑外墙的分层构造做了放大节点建模，清晰展示从内饰面到外饰面的各层材料排布，包括内饰面层、结构墙体层、保温层、防水层、外饰面层的厚度与衔接关系。材质设置阶段根据不同构造部位匹配对应材质属性，结构墙体采用混凝土与砌体材质区分，保温层、防水层采用对应工程材料的质感表现，门窗构件区分玻璃、型材的材质差异，屋面构件还原瓦面、金属构件的材质特征，所有材质的纹理比例与实际工程材料保持一致，确保构造表达的准确性。渲染阶段采用正交剖面视角，清晰呈现各部位的构造衔接关系，对关键节点做局部放大展示，避免视角遮挡导致的构造信息缺失，整体设计完整覆盖民用住宅从基础到屋面的全流程构造逻辑，可用于建筑构造教学、住宅方案沟通、施工节点参考等场景，帮助使用者直观理解多层住宅的竖向结构排布与各部位构造做法，清晰呈现不同功能空间的结构衔接要求与材料铺设逻辑。
