14缸奥恩多夫双列径向发动机内部构造

这款双列径向排布的14缸活塞式动力装置，是早期航空动力领域的经典结构方案，主要适配轻型通航飞机、早期双翼教练机等对动力输出平顺性、自重控制有较高要求的空中载具，也可经过适配改造后用于小型特种船舶、复古动力展示装置的动力核心。从实际使用场景来看，这类径向发动机凭借气缸环形排布的结构优势，不需要复杂的水冷管路系统，直接依靠飞行过程中的迎面气流即可完成气缸散热，非常适配早期低空低速飞行器的使用需求，能够在缺乏复杂地面维护保障的野外起降场景下保持稳定的工作状态。

从功能特性来看，双列14缸的排布方式相比同排量单排径向发动机，大幅缩短了整机的轴向安装尺寸，让动力单元的重心更靠近安装架位置，有效降低了载具前端的重量力矩，优化了整机的配平表现；每一个气缸独立完成进气、压缩、做功、排气的循环过程，相邻气缸的做功冲程均匀错开，让动力输出的脉动幅度大幅降低，不需要额外加装大质量的飞轮结构就能平稳驱动螺旋桨运转，有效降低了动力单元的自重占比。

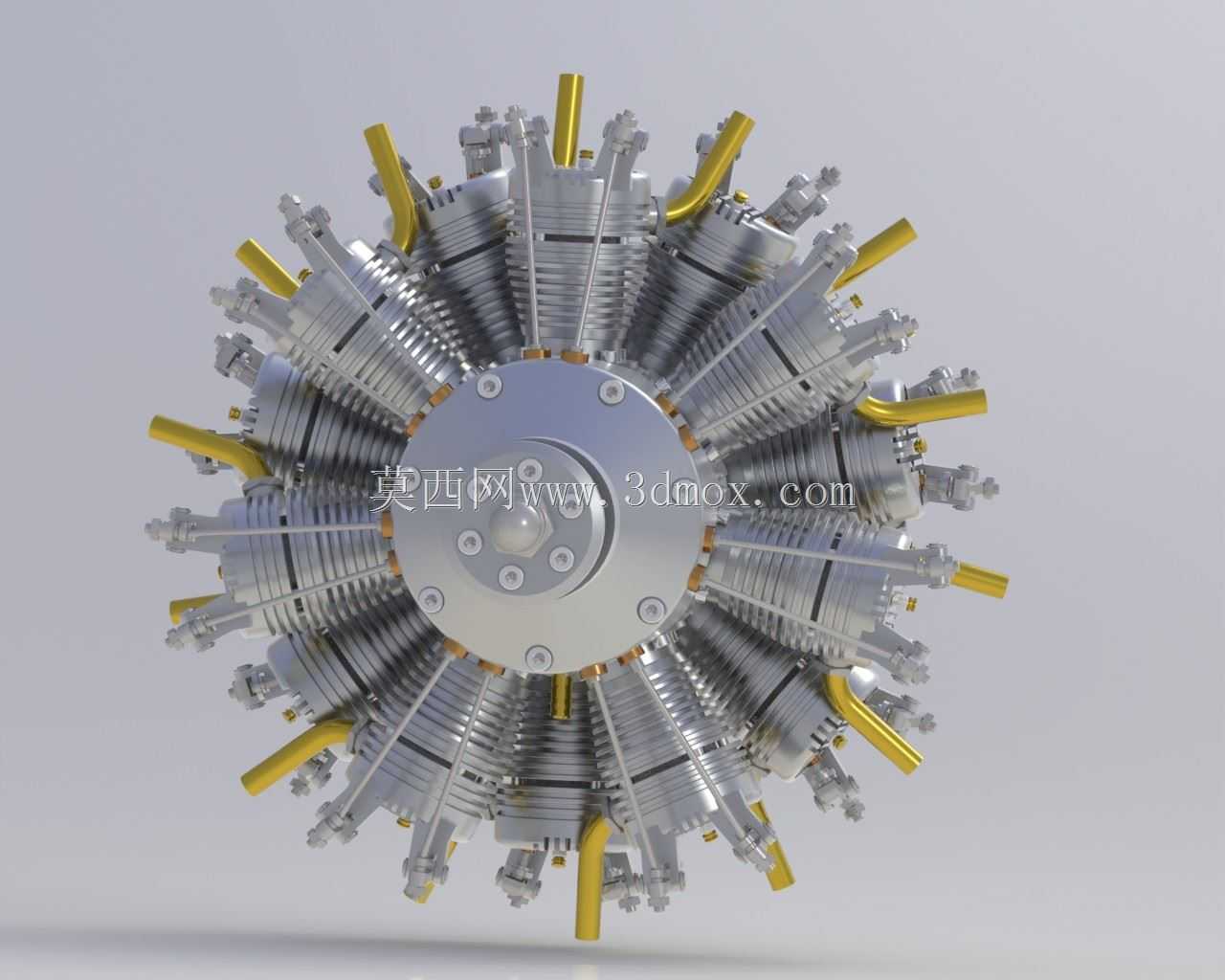

在设计思路上，这款内部构造模型完整还原了奥恩多夫系列径向发动机的核心结构逻辑：中心位置的曲轴采用多曲拐错位设计，分别对应前后两排的气缸连杆，所有连杆通过关节结构连接到中心曲柄销上，保证每一个气缸的活塞运动行程精准一致；气缸外部的散热鳍片采用等间距排布设计，兼顾散热效率与结构强度，顶部的进排气管路采用弯折走向设计，避开相邻气缸的安装空间，同时保证进排气的气流顺畅；每一个气缸的火花塞安装位、气门摇臂结构都做了等比例还原，能够清晰展示内部的动力传递路径。

从安装边界来看，这类径向发动机的安装法兰位于整机后侧的中心位置，环形排布的气缸最大外径是安装过程中需要重点考量的尺寸边界，安装时需要保证气缸外侧与载具蒙皮、周边结构件留有足够的散热间隙，避免气流被遮挡导致散热效率下降；后侧的动力输出轴采用标准花键结构，能够直接匹配对应规格的螺旋桨安装座，不需要额外设计转接结构；整机的油路接口分布在后侧机匣位置，排布紧凑，方便与载具的燃油供给、润滑管路快速对接。
