非圆传动椭圆齿轮三维结构设计

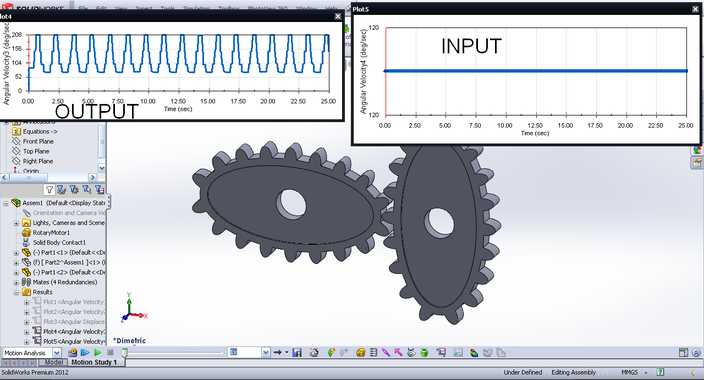

本作品为非圆传动类椭圆齿轮三维设计，采用SolidWorks完成全参数化建模，建模过程严格遵循椭圆齿轮的啮合传动原理，以椭圆节曲线为核心基准，通过方程式驱动齿廓分布，确保轮齿沿椭圆周向的节距、齿厚参数随曲率变化自适应调整，避免非圆传动过程中出现卡滞、干涉问题。建模阶段首先构建椭圆节曲线基准，根据传动比变化规律确定轮齿分布点位，通过渐开线齿廓生成工具逐齿构建齿形，对齿根过渡圆角进行优化处理，降低应力集中风险；两个配对椭圆齿轮的中心距、长轴短轴参数经过运动仿真校验，确保啮合过程中传动比按预设规律周期性变化，满足特定变速传动的工况需求。模型材质采用常用结构钢材质参数设置，对齿面、轮毂安装孔等关键配合面进行外观质感区分，渲染效果清晰呈现轮齿的啮合状态、轮毂的安装定位结构，可直观观察非圆齿轮的外形特征。结构设计上，齿轮主体采用辐板式结构，中心设置标准安装通孔，既保证轮体的结构强度，又合理控制整体重量，适配常规传动轴的安装需求。设计过程中通过运动仿真模块对齿轮副的传动过程进行模拟，采集输入输出端的角速度变化曲线，验证传动规律符合设计预期，对齿侧间隙进行合理预留，兼顾传动精度与运转灵活性，避免加工装配误差导致的传动卡滞。该椭圆齿轮模型可用于非圆齿轮传动的教学演示、变速传动机构的方案验证，也可作为非标传动设备设计的参考构件，为需要实现周期性变速传动的机械系统提供可靠的结构参考，模型结构完整，特征参数清晰，可直接用于后续的工程分析、装配模拟以及加工工艺规划环节。
