带假壳排布结构的U型管热交换器

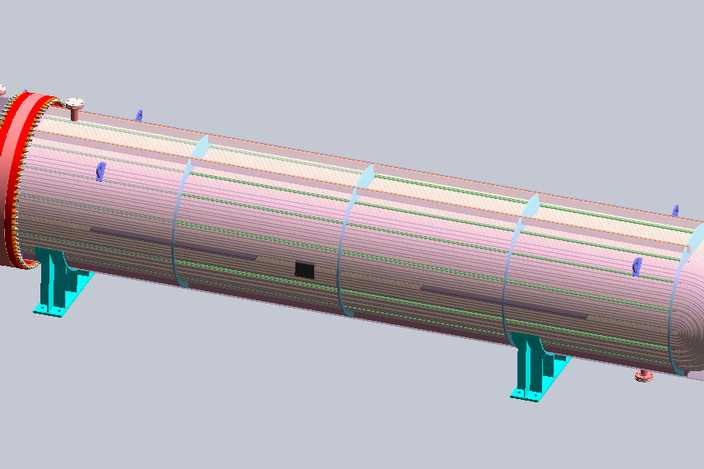

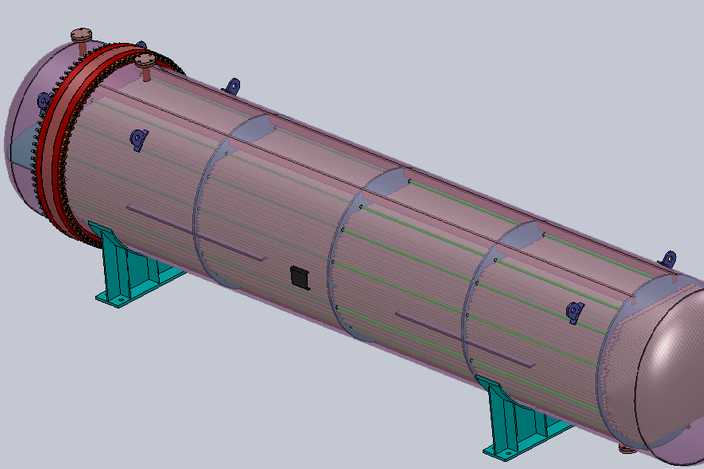

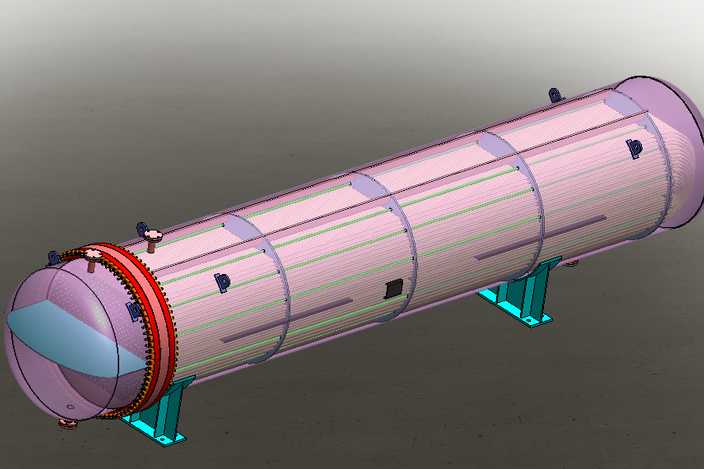

本作品为U型管热交换器三维建模成果，建模过程严格遵循管壳式换热器的通用设计规范，完整还原了假壳有序排布的结构特征。建模阶段首先完成整体基准轴与基准面的搭建，以卧式筒体的中心轴线为核心定位基准，依次构建筒节、管板、封头、支座等核心主体结构，所有法兰连接位置的螺栓孔均采用圆周阵列特征生成，保证孔位的同轴度与分布精度，避免后续装配出现干涉问题。针对U型换热管束部分，采用扫描特征完成单根U型管的建模，再依据假壳的排布规则完成管束的分层阵列，还原管束在壳程内的穿设布局，同时对假壳的折流支撑结构做了精细化建模，清晰呈现假壳对管束的限位、导流作用，还原壳程介质的流道规划逻辑。材质渲染阶段，为筒体、管板、法兰等承压金属部件赋予哑光碳钢材质，调整金属粗糙度参数还原工业设备的真实质感；为U型换热管赋予光亮有色金属材质，与壳体材质形成明确视觉区分；为鞍式支座赋予深绿色防锈漆材质，还原现场设备的涂装特征；法兰连接处的密封垫片、管箱端盖的紧固件也分别赋予对应材质，提升模型的真实感。结构设计上完整呈现了设备的组成逻辑：左端为可拆式管箱结构，通过法兰与管板连接，方便后期检修抽取U型管束；筒体上设置了多组工艺接管与排气排液接口，匹配实际工况的介质进出、检测需求；鞍式支座采用标准卧式容器支座结构，设置了地脚螺栓安装位，还原设备的安装固定方式；假壳沿筒体轴向按设定间距排布，既起到支撑换热管避免管束振动的作用，也可引导壳程介质沿指定路径流动，提升换热效率。建模过程中对所有配合面做了间隙校验，避免出现特征重叠、穿模等问题，所有圆角、焊缝细节均做了简化示意，既保证模型的结构完整性，也控制了整体文件的体量，可用于换热设备的结构展示、教学演示、方案汇报等场景，清晰直观展现带假壳排布的U管换热器的内部构造与设计逻辑。
