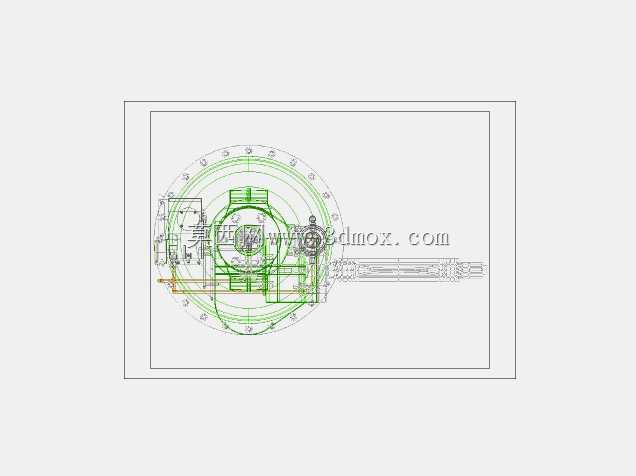

DN200PN10口径TCV调节阀结构设计

这款TCV阀主要面向市政供水、暖通循环、工业流体输送等中低压管路场景，作为管路系统的核心调控部件，承担着管路通断控制、流量调节、压力稳定维持的核心作用，可适配清水、低粘度流体、轻度腐蚀性介质等多种输送工况，在城市二次供水管网、厂区循环水系统、换热站管路、中小型工艺输送管线中都能稳定发挥作用，能够有效平衡管路内的流体压力波动，降低水锤效应对管路系统的冲击，保障整个输送链路的运行稳定性。从功能特性来看，该阀门采用直通式流道设计，内部流道经过顺滑过渡处理，能够大幅降低流体通过时的阻力损失，减少输送过程中的能耗，阀瓣与阀座的密封面采用贴合式研磨结构，关闭状态下密封性能可靠，可有效杜绝内漏问题，阀杆部位设置多重密封结构，能够避免介质外漏风险，适配PN10的公称压力等级，可稳定承受1.0MPa的工作压力，满足多数中低压管路的压力承载需求。在设计思路上，这款阀门优先考虑安装适配性与运维便捷性，整体采用侧装式执行结构布局，将操作端设置在阀体侧方，既能够适配手动操作的安装空间，也预留了后续加装电动、气动执行机构的接口位置，可根据实际使用场景灵活切换操作方式，无需对阀体主体进行改造；阀体与管路的连接采用法兰对接结构，法兰端的螺栓孔位按照通用管路法兰标准排布，能够直接与同口径标准管路法兰匹配对接，无需额外加工过渡连接件。从外形尺寸与安装边界来看，该阀门公称通径为DN200，法兰端的外径、螺栓孔中心距、密封面尺寸均匹配对应压力等级的法兰标准，阀体主体的轴向长度符合常规同口径阀门的安装距要求，能够直接替换管路中同参数的老旧阀门，无需调整现有管路的安装间距；侧方伸出的操作端结构尺寸经过紧凑化设计，安装时仅需在阀体侧方预留足够的操作空间即可，不会额外占用过多管路周边的安装位置，无论是架空管路、管沟内管路还是泵房内的密集排布管路，都能顺利完成安装。整体结构的零部件采用模块化拆分设计，日常运维时可直接拆卸更换密封件、阀瓣等易损部件，无需将整个阀体从管路上拆下，大幅降低后期维护的工作量与成本。
