管道对接用对中式夹紧焊接工装

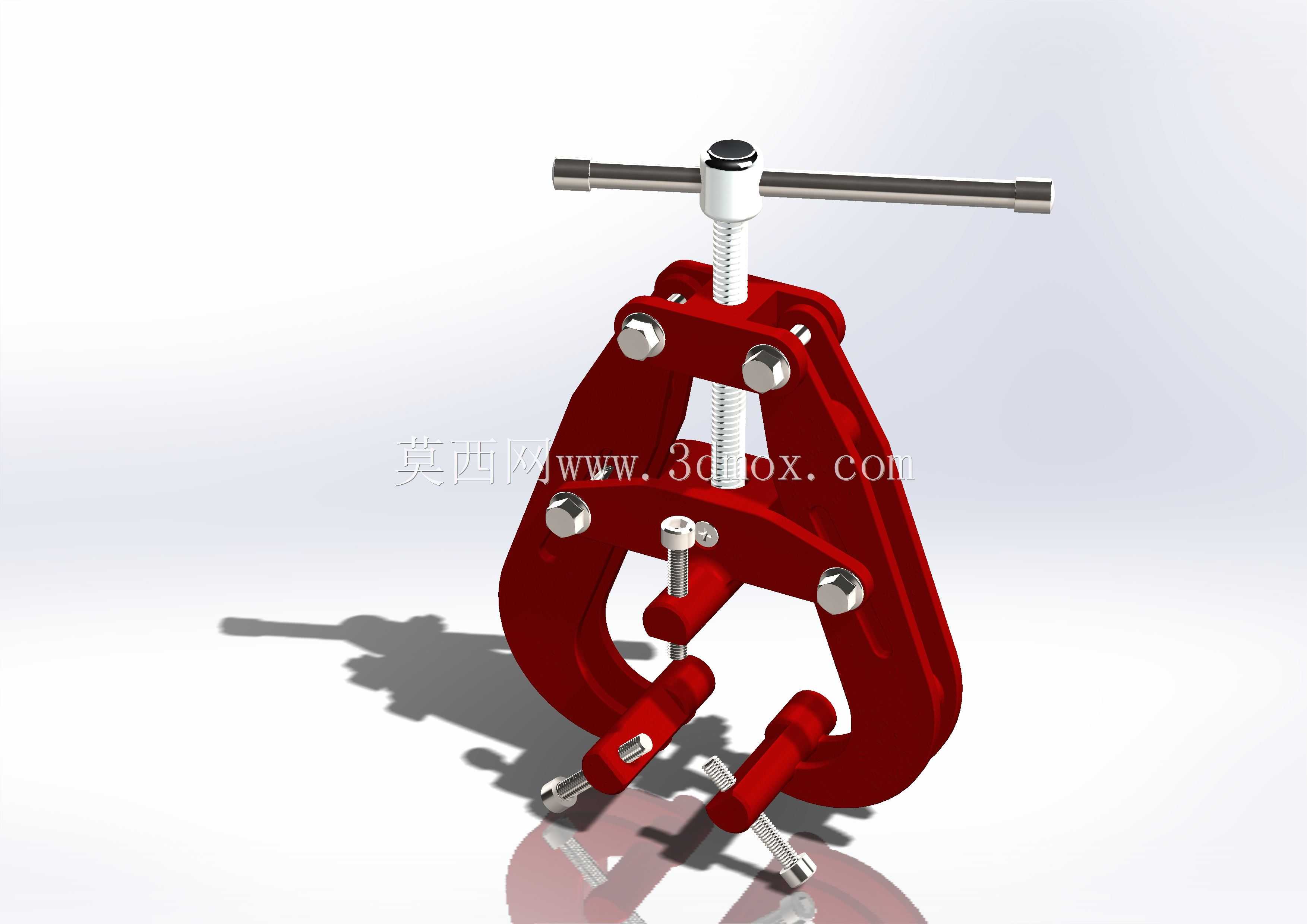

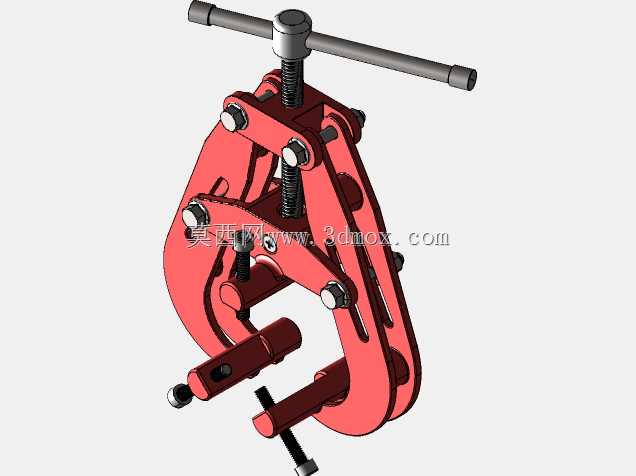

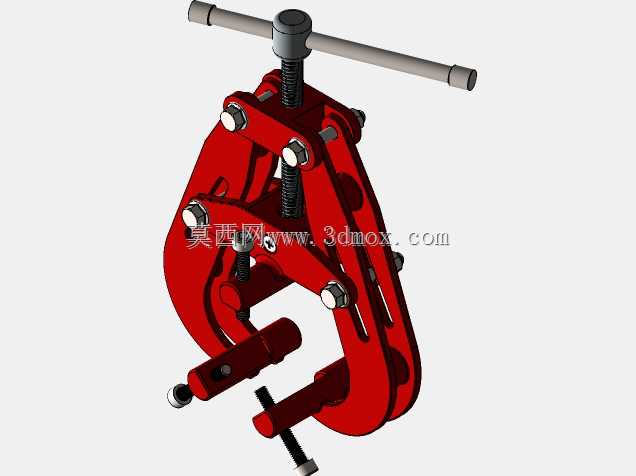

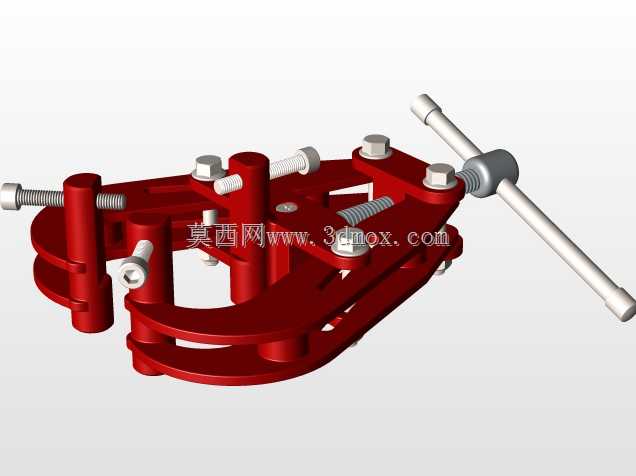

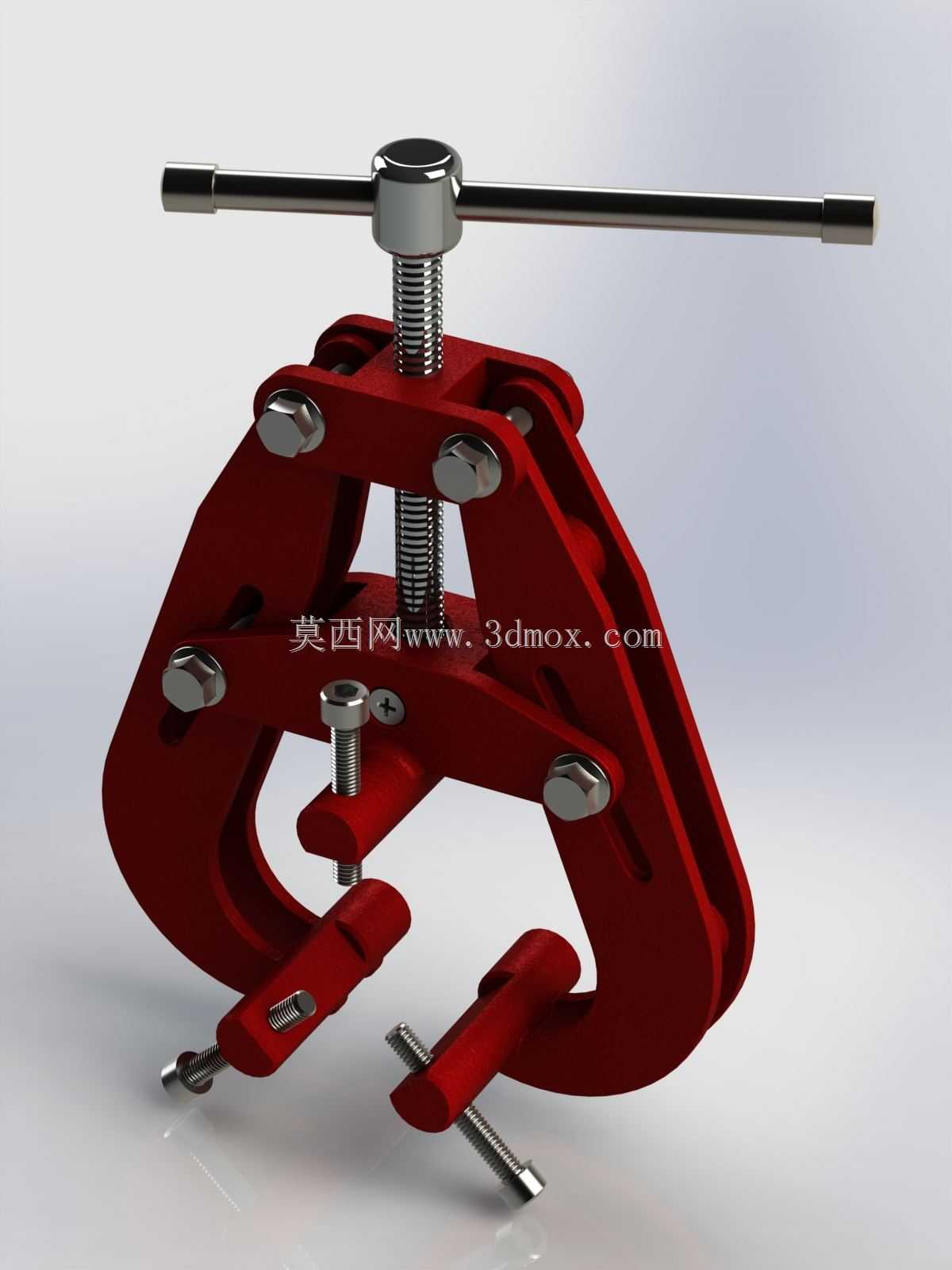

这款管道焊接夹紧工装，主要应用于现场管路铺设、车间管道预制、设备管线安装等场景下的圆形管材对接焊作业，能够解决两根待焊管材对接时错边、轴线偏移、焊接过程中管材移位的常见问题，是管道焊接作业中保障焊口成型质量、降低焊工对位难度的实用工装。在实际作业过程中，焊工无需额外搭配辅助定位块、拉筋等临时固定件，仅靠该工装即可完成两根同管径管材的同轴对中固定，适配常规低压流体输送钢管、无缝钢管、薄壁不锈钢管等常见圆形管材的对接焊需求，尤其适合野外施工作业、狭小空间管段拼接等无法使用大型对口设备的场景。从功能特性来看，该工装采用对称式多触点夹紧结构，主体为高强度铸钢成型的C型夹架，搭配顶部T型旋转施压螺杆、下部辅助定位顶丝以及多组对称布置的紧固螺栓，能够从管材圆周多个方向施加均匀的夹紧力，避免单点位夹紧造成的管材局部变形；顶部的长操作杆无需额外配套扳手，徒手即可转动完成主施压动作，下部的两个可调顶丝能够微调两根管材的同轴度，快速修正管材端口的椭圆度偏差与错边量，让待焊焊口处形成均匀的装配间隙，保障后续焊接过程中熔池成型稳定，减少焊后错边、未焊透、焊缝成型不均等质量缺陷。在设计思路上，这款工装充分考虑了现场作业的便携性与操作便捷性，整体采用对称式开合结构，无需从管材端部套入，可直接在任意管段位置装夹，适配已铺设管线的中间焊口对接作业；夹体的弧形接触面做了圆角过渡处理，避免夹紧过程中刮伤管材表面的防腐层或镀层，所有施压螺栓的端部都做了平头淬火处理，既提升了耐磨性能，也防止顶压过程中在管材表面压出过深的凹痕。从安装边界与尺寸适配来看，该工装的夹体开合范围覆盖常规小口径管路的常用管径，装夹时仅需占用焊口两侧各十余厘米的管段空间，不会遮挡焊口位置，焊工可在工装装夹状态下完成整圈焊口的打底、填充与盖面作业，无需焊接中途反复拆卸调整工装；工装整体结构紧凑，重量控制在单人可徒手搬运携带的范围内，无需额外吊装辅助，装夹全过程仅需数分钟即可完成对位锁紧，相比传统的人工拉线对位、点焊临时固定块的作业方式，能够大幅缩短管段对接的准备时间，同时减少临时固定点焊接、打磨去除的额外工序，降低管材表面的打磨损伤风险。在长期使用过程中，该工装的所有螺纹连接件都采用标准通用规格，出现磨损后可快速更换配件，夹体主体结构抗冲击、抗挤压性能优异，能够适应施工现场磕碰、摔落的复杂使用环境，无论是车间批量管道预制的流水作业，还是户外管线抢修的零散作业，都能稳定提供可靠的夹紧定位效果，有效降低焊工的劳动强度，提升管道焊接的一次合格率。
