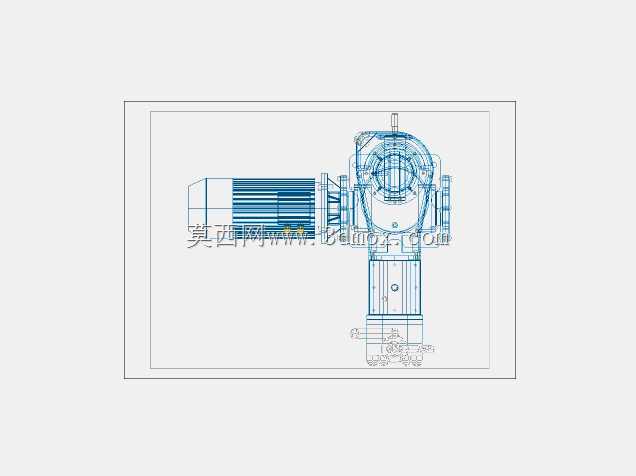

卧式驱动计量泵结构设计方案

这款计量泵主要面向化工药剂投加、水处理精准加药、食品流体定量灌装、石化工艺介质配比等对流体输送精度有严格要求的工业场景，能够在连续生产工况下实现恒定流量的流体输送，不受管路压力波动的干扰，稳定输出设定剂量的液态介质，可适配腐蚀性、粘性、含微小颗粒的多种流体介质，满足不同工艺段的精准加注需求。从功能特性来看，该计量泵采用卧式电机直联传动结构，将驱动电机与泵头传动腔体整合为一体式布局，相比分体式传动结构大幅缩减了整机占用空间，传动路径更短，运行过程中动力损耗更低，传动噪音更小，长时间连续运行的稳定性更出色。泵头部分采用柱塞式计量结构设计，通过曲柄连杆机构将电机的旋转运动转化为柱塞的往复直线运动，配合进出口单向阀的启闭动作，实现流体的吸入与定量排出，流量调节可通过调整柱塞行程长度实现，调节范围覆盖额定流量的0到100%，在额定工况下计量精度可控制在±1%以内，能够满足高精度配比的工艺要求。在设计思路上，这款模型充分考虑了工业现场的安装与维护需求，整体采用模块化结构拆分，驱动电机、传动腔体、泵头组件、进出口连接法兰均为独立可拆分单元，日常维护时无需拆解整体管路即可单独更换易损密封件，大幅降低后期运维的时间成本。传动腔体内部预留了充足的润滑油存储空间，齿轮、曲柄等运动部件完全浸没在润滑介质中，可有效降低运动部件的磨损，延长设备整体使用寿命。进出口管路接口采用标准法兰连接结构，可直接对接同通径的工业管路，无需额外制作转换接头。从外形尺寸与安装边界来看，整机沿电机轴向的总长度适配常规工业泵组的安装预留空间，底部安装脚座采用标准化螺栓孔位设计，可直接固定在混凝土基础或钢制安装支架上，安装时需预留电机侧的接线操作空间与泵头侧的单向阀维护空间，进出口管路需设置独立支撑，避免管路重量直接作用在泵体接口上造成密封面变形泄漏。泵体的整体重心落在安装脚座的中心区域，运行过程中振动幅度小，无需额外加装减震基座即可稳定运行，适配多种工业现场的安装条件。
