管道支撑用可变弹簧支吊架结构设计

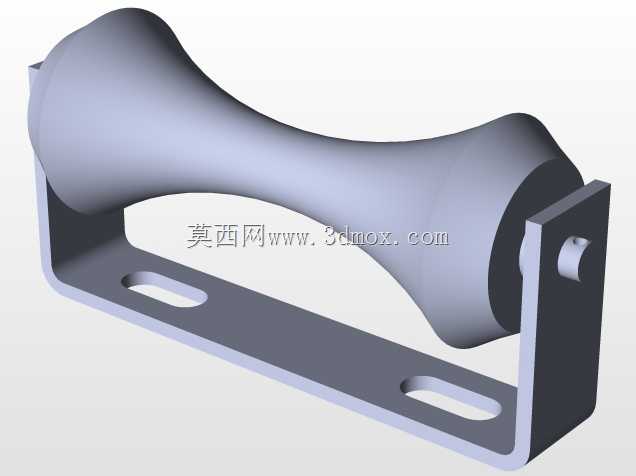

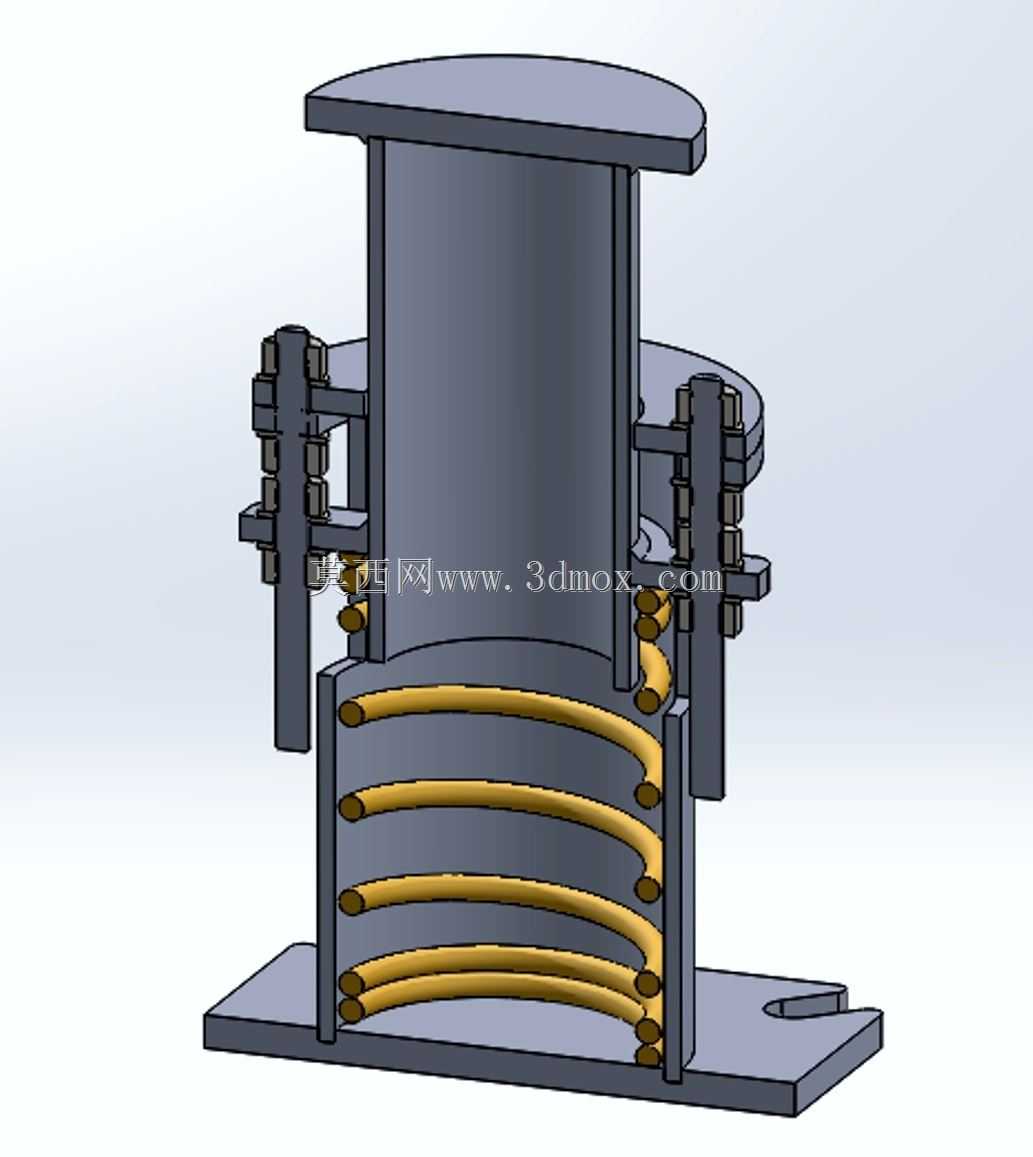

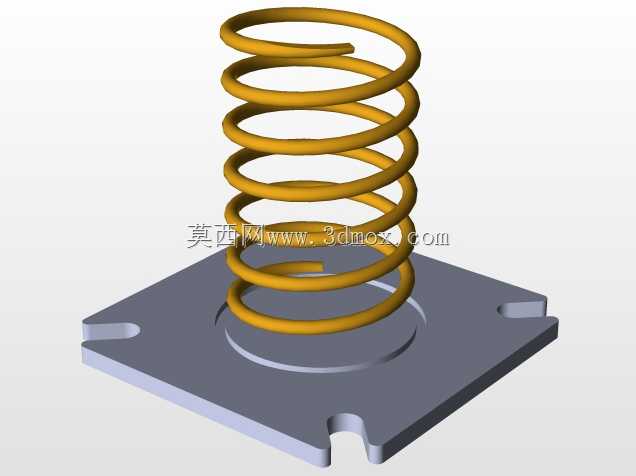

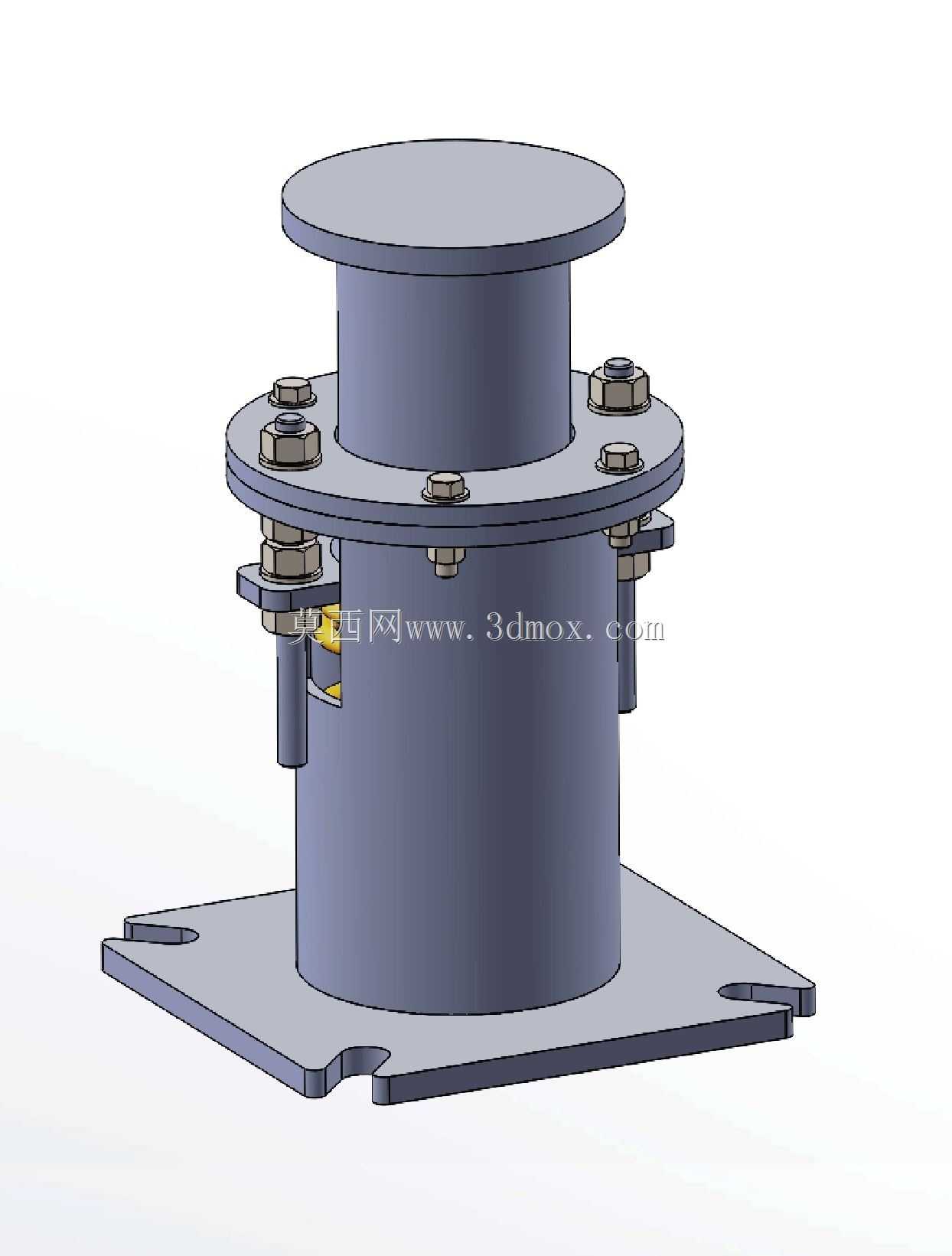

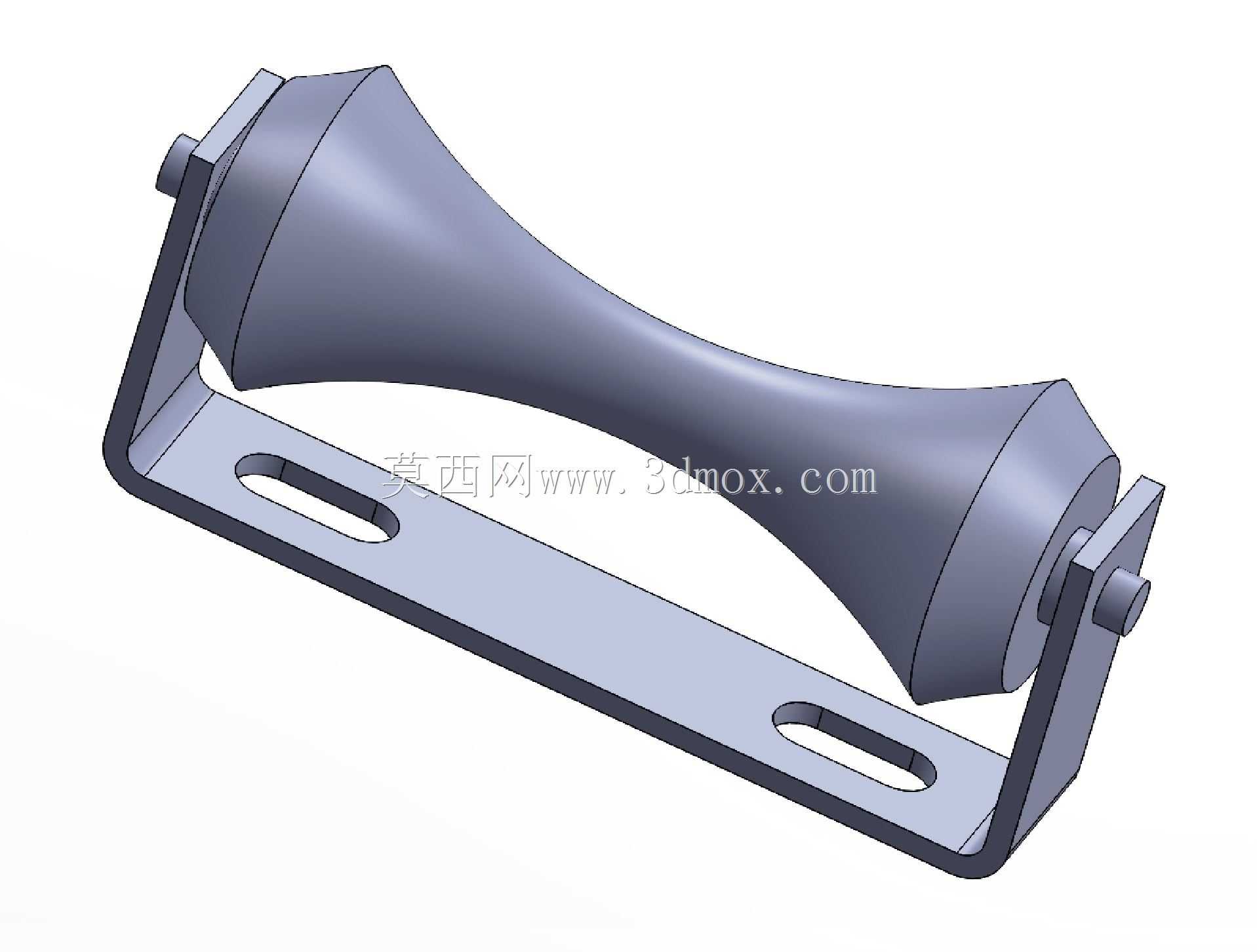

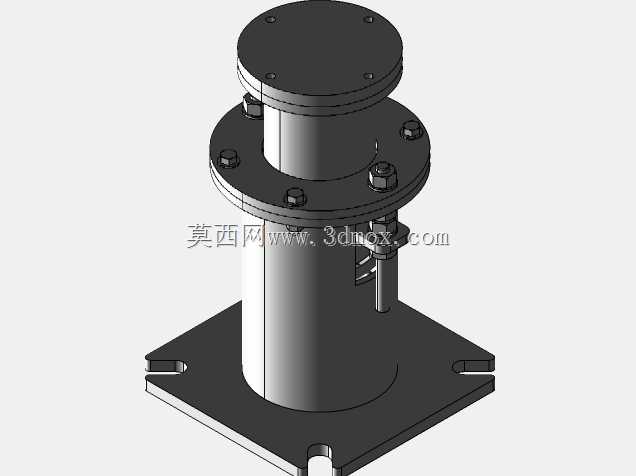

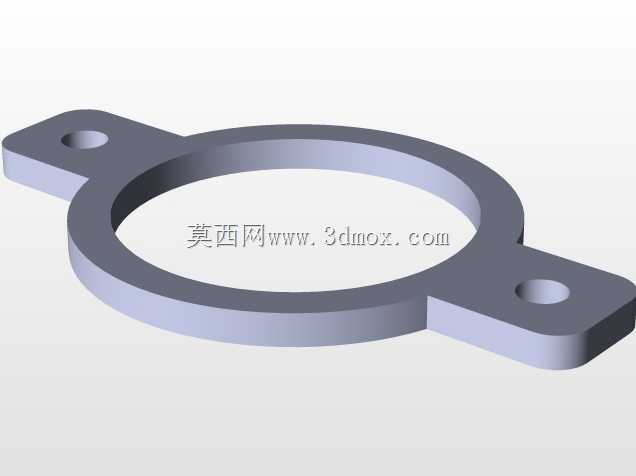

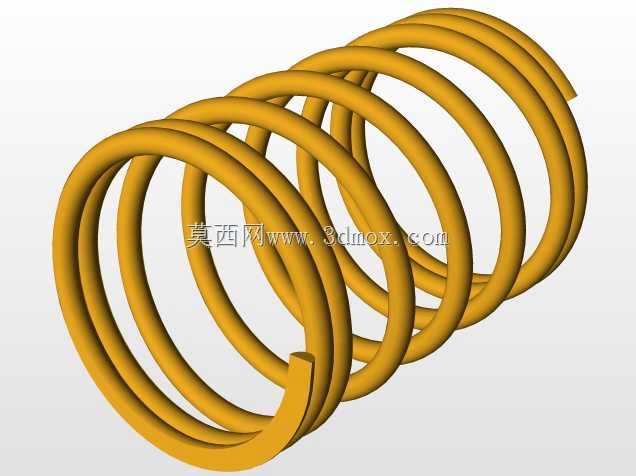

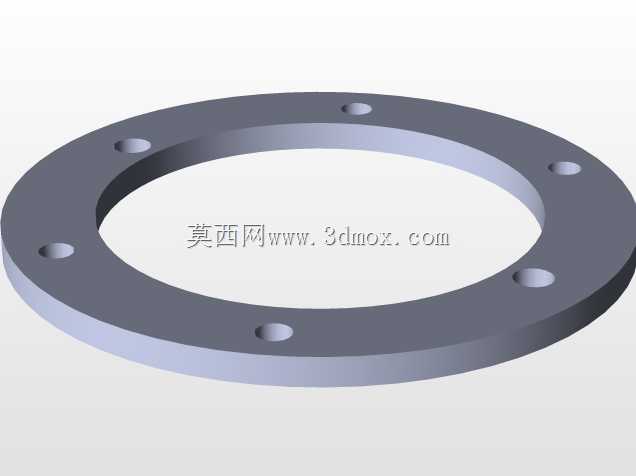

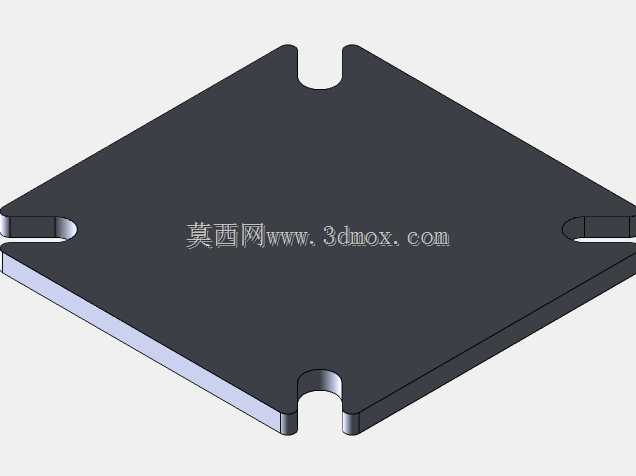

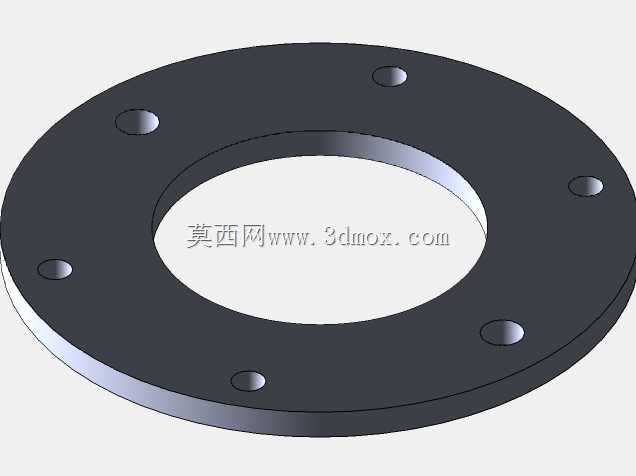

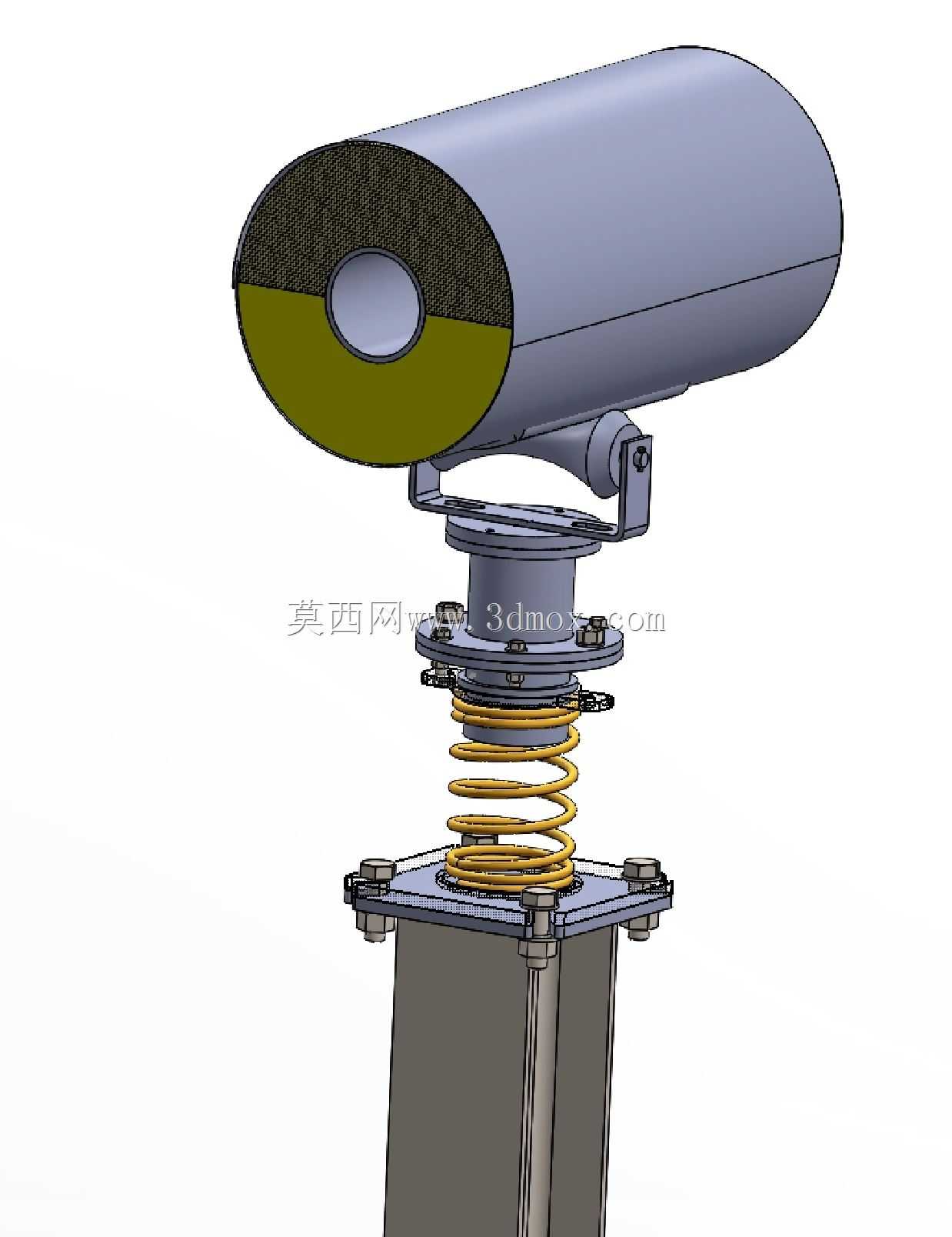

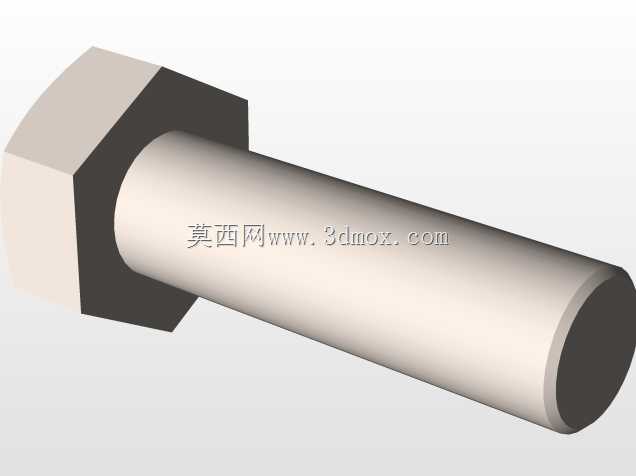

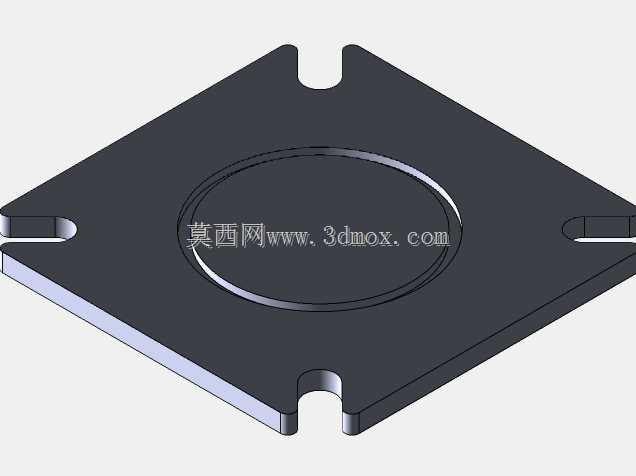

在石油化工、电力热力、市政给排水等涉及流体输送的管线系统中，管道支吊架是保障管线长期稳定运行的核心配套部件，其中可变弹簧支吊架主要应用于管线运行过程中会产生垂直方向热位移的管段场景，能够在管线发生位移的过程中持续提供稳定的支撑荷载，避免管道因位移产生附加应力，防止管道焊缝开裂、设备接口变形、管线局部下沉等故障，尤其适用于高温蒸汽管线、冷热介质交替输送管线、长距离架空敷设管线的垂直荷载承载场景。这款可变弹簧支吊架采用上下承载板搭配导向立柱的框架式结构，上部顶板用于和上部生根结构连接固定，下部底板用于承托管道或配套管卡组件，中间的螺旋压缩弹簧是核心荷载承载部件，两侧设置的带锁紧结构的导向立柱，既可以约束弹簧的压缩方向，避免弹簧受偏载出现侧弯失效，也能在安装阶段临时锁定弹簧位置，方便管线安装对位，待管线安装完成后再解除锁定，让弹簧进入正常工作状态。该支吊架仅承担垂直方向的荷载，不承受水平方向的推力或扭力，设计时弹簧刚度设定为10N/mm，可根据管线的实际工作荷载、预计垂直位移量匹配对应的弹簧压缩行程，确保在管线全位移范围内，支撑力的变化幅度控制在管线允许的荷载偏差范围内，不会因位移量过大导致支撑力骤增或骤减，保障管线受力始终处于设计允许区间。从安装边界来看，上部顶板采用平板式结构，可通过焊接或螺栓连接的方式固定在建筑梁底、钢结构桁架、设备配套生根架上，下部底板预留了管卡安装的连接位，可适配不同管径的管道固定需求，两侧导向立柱的间距经过优化，既保证了弹簧的安装空间，也控制了整体结构的横向尺寸，可在管线排布密集的架空管廊层中安装使用，不会与相邻管线、保温层产生干涉。在实际工程应用中，这类可变弹簧支吊架通常会根据管线的位移方向、荷载等级做系列化选型，安装前需要根据设计要求预压弹簧至对应冷态荷载位置，安装过程中要保证支吊架的中轴线与管道垂直，避免出现偏斜导致导向卡涩、弹簧受力不均的问题，运行过程中可通过导向立柱上的位移指示标记，观察弹簧的实际工作位移量，判断支吊架是否处于正常工作状态，及时排查管线异常位移、卡阻等故障，为管线系统的长期稳定运行提供可靠的支撑保障。
