卫生间给排水管路及洁具布置三维设计

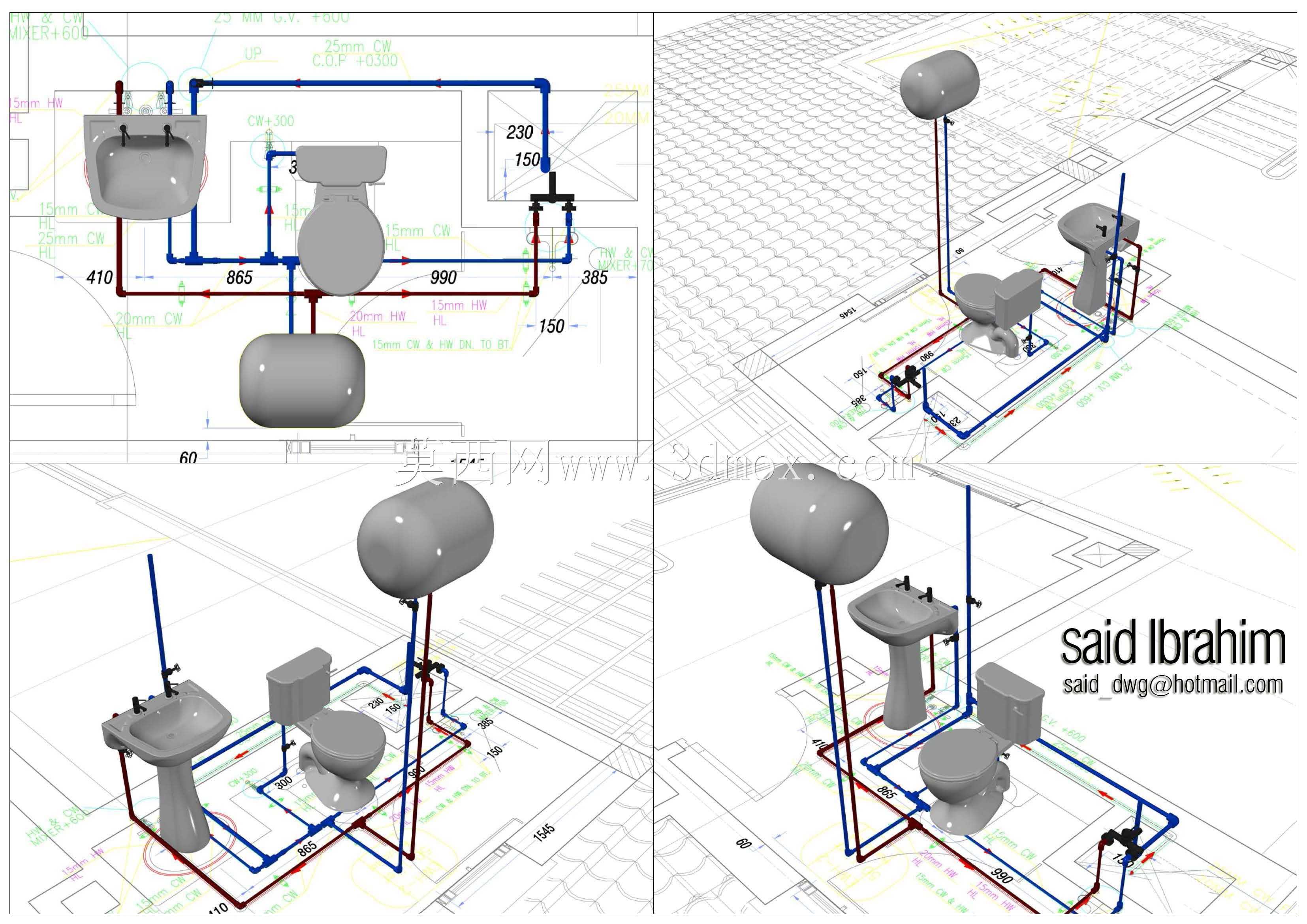

这套三维设计成果聚焦民用卫生间内部的给排水系统与卫生洁具集成布置，主要应用于住宅、小型商用空间的卫生间装修施工、管线综合排布场景，能够为现场施工人员、装修设计人员提供直观的空间参考，避免传统二维图纸识图偏差带来的管线碰撞、安装错位问题。在实际使用场景中，该设计覆盖了洗手盆、坐便器两类核心卫生洁具的冷热水供给、污水排放全路径，可直接指导施工阶段的管线预埋、洁具定位作业，有效减少现场返工概率，提升卫生间施工的精准度与效率。从功能特性来看，设计中清晰区分了冷热水供水管路与排污管路的走向，不同功能管线采用差异化色彩标识，冷水管、热水管、排污管的空间层次清晰，既满足日常使用中冷热水稳定输送的需求，也保障了排污管路的坡度要求与通畅性，避免后期使用出现管路堵塞、排水不畅的问题。设计思路上，以洁具的人体工程学使用尺寸为核心基准，先确定洗手盆、坐便器的合理安装位置，再围绕洁具的接口位置反向推导管线的排布路径，尽可能缩短管线长度、减少不必要的弯头，既降低管路耗材的使用成本，也减少水流在管路中的阻力，提升供水与排水的效率。同时设计充分考虑了安装边界的限制，所有管线与墙面、地面的预留距离都符合施工规范要求，洗手盆区域横向安装间距、坐便器周边预留操作空间都满足日常使用的活动需求，管路排布避开了墙面可能存在的电路预埋区域，保障水电分离的使用安全。外形尺寸方面，设计中标注了各洁具的安装定位尺寸、管线的离地高度、洁具之间的横向间距，比如洗手盆供水接口的高度、坐便器排污口的中心距、相邻洁具之间的安全间隔都做了明确的空间预留，既保证洁具安装后使用舒适，也给后期的检修维护留出足够操作空间，所有管线的排布都在墙面与地面的装饰层厚度范围内，不会额外占用卫生间的有效使用面积，实现功能完备与空间利用的平衡。
