笔型迷你气动气缸结构设计

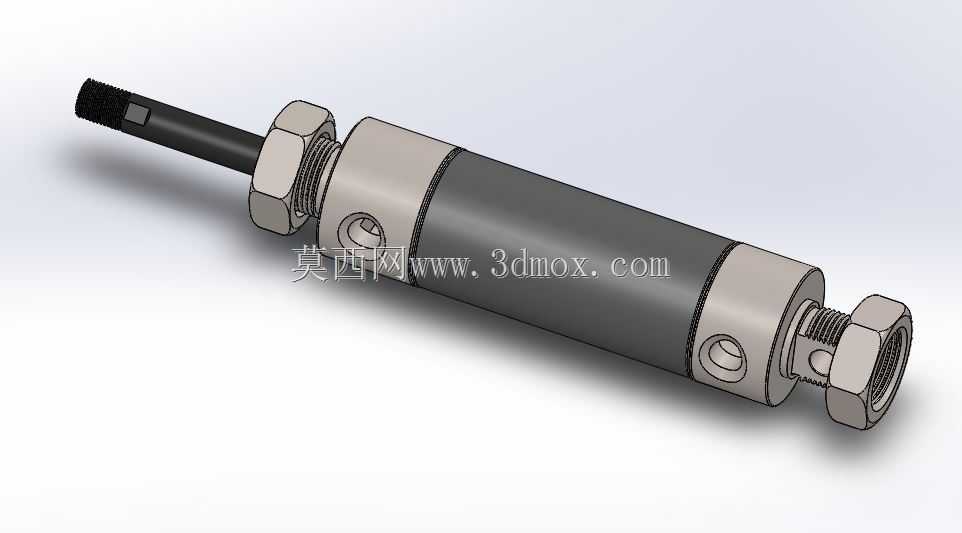

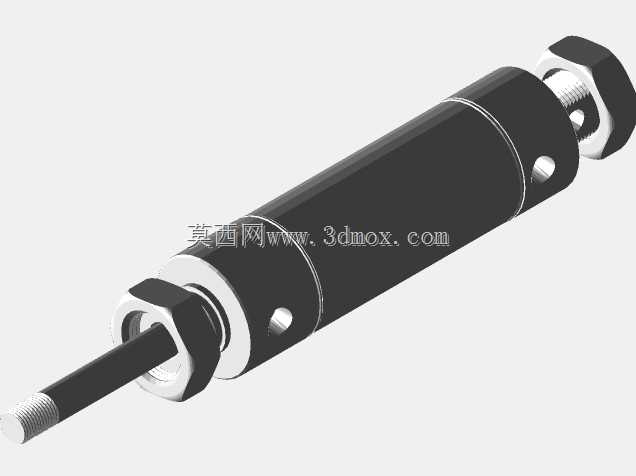

这款迷你笔型气动气缸，是气动控制系统中常见的直线执行元件，广泛应用在轻工包装、电子装配、小型自动化工装、食品加工输送线等对安装空间有严格限制的场景中，可完成工件顶升、轻载推送、夹具夹紧、工位切换、小件抬升等往复直线动作，相比同行程的标准气缸，它的径向尺寸更紧凑，能嵌入狭窄的设备内部空间完成动力输出，适配各类紧凑型自动化设备的布局需求。从功能特性来看，这款气缸采用双进气口双向驱动结构，缸体两端都设置了标准内螺纹气口，接入压缩空气后可实现活塞杆的双向可控伸缩，无需额外加装复位弹簧即可完成双向带载动作，输出力稳定，动作响应速度快，运行过程中无额外液压介质泄漏风险，洁净度适配电子、食品类生产场景的卫生要求。活塞杆端部做了扁位加工，可直接连接各类小型工装接头、推块、吸盘安装座，避免活塞杆周向转动，保证负载安装的定位精度；缸体两端配置了六角锁紧安装螺母，可直接穿入设备安装板的预留孔位，通过两端螺母锁紧完成固定，无需额外制作复杂的安装支架，大幅降低设备装配的加工成本与装配工时。在设计思路上，这款气缸采用了等径缸筒与端盖同轴压装的结构，缸筒选用硬质氧化铝合金材质，内壁做高精度珩磨处理，表面粗糙度控制在合理区间，降低活塞往复运动的摩擦阻力，同时提升缸体的耐磨性能与抗腐蚀能力，延长元件的使用寿命；活塞位置搭配了低摩擦耐磨密封件，在保证动密封性能的同时减少运行阻力，避免低速运行时出现爬行卡顿的问题，保证伸缩动作的平顺性。从安装边界来看，这款气缸整体为细长圆柱形态，缸体外径适配标准迷你气缸的安装开孔尺寸，活塞杆伸出端的螺纹规格、两端气口的螺纹尺寸均遵循通用气动元件的接口标准，可直接替换同规格的同类型气缸，无需改动原有设备的气路与安装结构；气缸的整体长度随行程参数匹配常规选型区间，安装时仅需预留活塞杆伸缩的轴向活动空间，径向占用空间极小，非常适合排布在设备内部的紧凑工位，比如3C产品的测试工装、小型物料的分料机构、包装线的挡料机构等场景，在0.1-0.7MPa的常规工厂压缩空气压力范围内即可稳定工作，输出推力足以应对几公斤到十几公斤的轻载往复驱动需求，运行噪音低，维护简便，仅需定期检查气路密封与活塞杆表面清洁即可长期稳定运行。
