卧式油气分离装置结构设计方案

油气分离装置广泛应用于石油开采集输、炼油化工生产、天然气净化处理、空压站气体净化、燃油锅炉供能系统等工业场景，核心作用是将混合介质中的气相组分与液相油组分实现高效分离，避免液相油滴随气相进入下游管路造成设备侵蚀、计量失准、燃烧不充分等问题，同时回收可重复利用的油相介质，降低生产物料损耗与污染物排放。

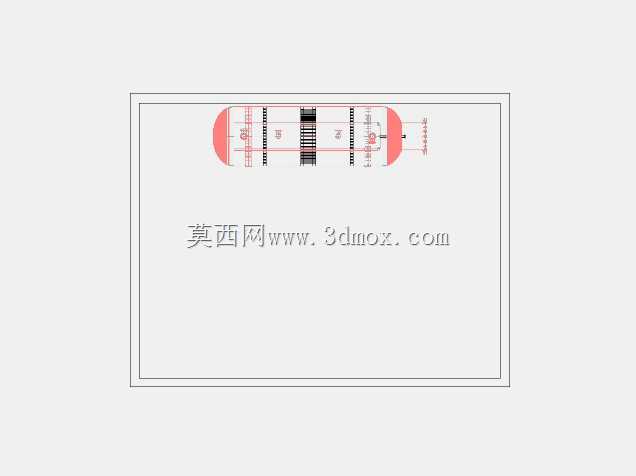

该款卧式结构的油气分离装置，采用两端椭圆封头搭配圆柱形筒体的经典承压壳体设计，这类结构能够在同等承压等级下最大化内部有效容积，同时降低流体在腔体内的流动阻力，适配大流量混合介质的连续处理需求。装置内部沿介质流动方向依次设置多级分离结构，入口端设置的稳流挡板能够对冲高速冲入的混合介质动能，让大粒径油滴在重力作用下率先沉降至筒体底部集液区；中段填充的聚结分离元件能够捕捉气相中裹挟的微米级细小油滴，让油滴在元件表面聚结长大之后顺着导流结构滑落至集液区；末端设置的捕雾滤网能够拦截最后残留的微量油雾，确保出口排出的气相含油率控制在工艺要求阈值内。

在功能设计上，筒体底部设置的集液区预留了液位监测与排液接口，可搭配液位控制元件实现自动排液，避免积液过高被气相二次携带；筒体顶部设置的安全附件接口可安装压力泄放、温度监测组件，实时监控设备运行状态，超压状态下可自动泄放保障运行安全；两端封头处分别设置介质入口与气相出口，接口采用标准法兰连接形式，能够直接与现场同管径的工艺管路对接，无需额外定制转接构件。

从安装边界来看，卧式布置的结构相比立式结构对安装空间的垂直高度要求更低，筒体下方预留的鞍式支座安装位可直接固定在预制的混凝土基础或者钢制支架上，安装时仅需保证筒体沿长度方向留有千分之三的倾斜坡度，让分离出的油相能够顺畅流向排液口即可；设备整体的径向尺寸与长度比例经过优化，既保证了介质在腔体内拥有足够的停留分离时间，也不会占用过多的厂区横向安装空间，适配中小型处理量站点的场地布置需求。在设计过程中充分考虑了不同工况的适配性，壳体壁厚可根据实际运行压力等级做对应调整，内部分离元件的精度等级也可根据介质含油率、出口气纯度要求灵活选配，兼顾运行效率与制造成本的平衡。
