集成撬装式板式换热管路机组结构

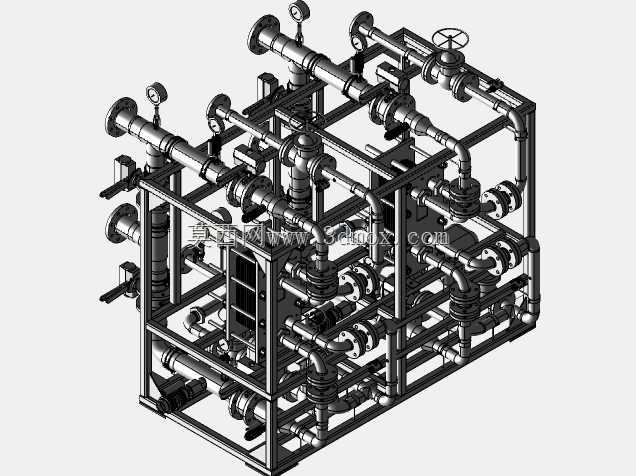

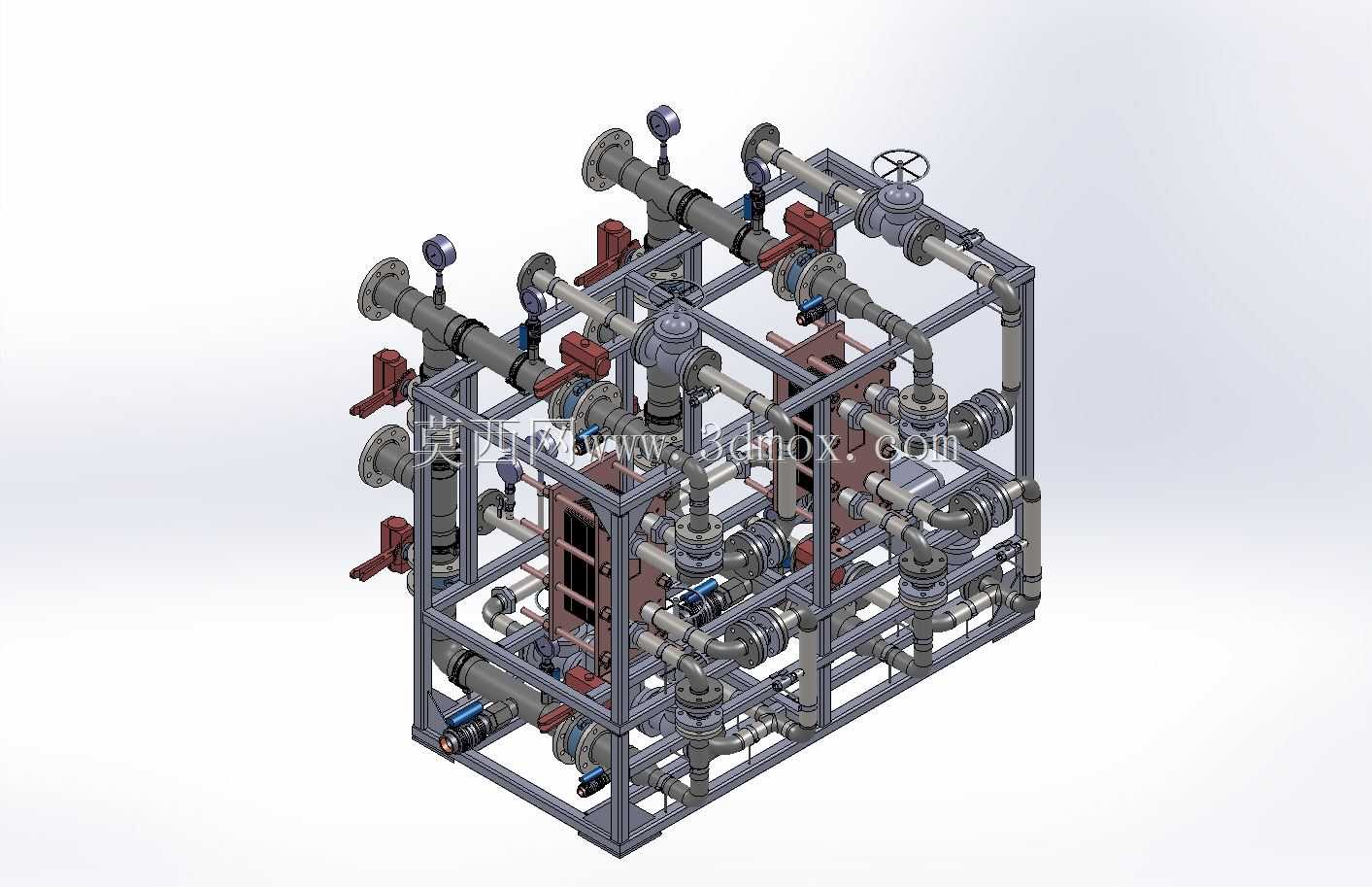

该套集成式换热单元主要面向工业水处理、暖通供热、化工流体换热、生产工艺温控等场景，可独立完成冷热流体的热量传递与工况调节，无需现场零散拼接管路与阀组，大幅缩短现场施工周期，降低安装调试的出错概率。设备核心采用板式换热芯体作为热交换载体，依靠金属板片间形成的狭窄流道，让冷热两种流体在板片两侧逆向流动，借助金属板的高导热特性完成高效热量传递，相比传统管壳式换热设备，同等换热功率下占地面积更小，换热效率更高，后期拆洗维护板片也更为便捷。整套设备采用撬装集成化设计思路，将换热芯体、控制阀门、检测仪表、连接管路全部整合在一体式方管焊接框架内，框架采用标准工业型材拼焊成型，底部预留统一的安装固定孔位，可直接通过膨胀螺栓固定在硬化水平地面，也可适配撬装底座实现整体吊装转运，无需额外搭建复杂的支撑结构。管路布局采用分层对称排布设计，主工艺管路沿框架立柱与横梁走向布置，减少不必要的弯头与管路弯折，降低流体输送过程中的阻力损失；进出管路端预留标准法兰连接接口，可直接对接现场的冷热介质进出主管道，无需现场二次配管改造。阀组配置包含手动截止阀、流量调节阀，可根据实际换热工况调节各支路的介质流量，控制换热后的介质温度；管路上配置的压力检测仪表可实时监测各节点的介质压力，判断管路是否存在堵塞、泄漏等异常工况，保障设备运行稳定。设计过程中充分考虑了日常操作与维护的空间需求，阀门手轮、仪表表盘均朝向操作侧布置，操作人员站在设备正面即可完成所有阀门调节、参数读取操作；换热芯体周边预留足够的拆装空间，后期维护时无需拆解整体框架即可完成板片的拆卸清洗与密封垫更换。设备整体外轮廓方正，管路与阀件均不超出框架边界，避免运输、安装过程中发生磕碰损坏，框架边角做钝化处理，消除尖锐边角带来的安全隐患，适配车间、换热站、配套设备间等多种安装场景的空间要求。
