竞赛用垂直升降传动框架结构设计

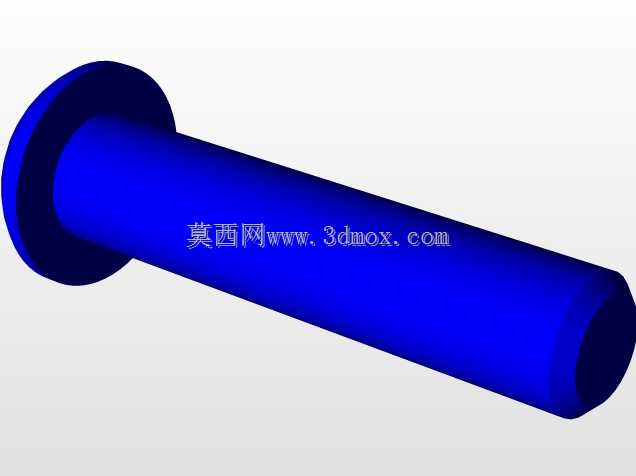

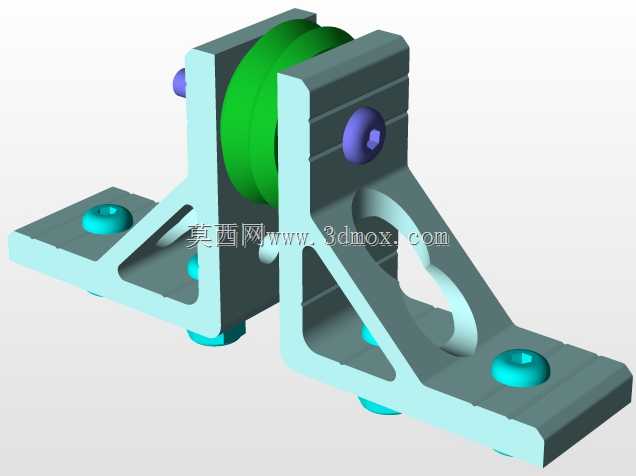

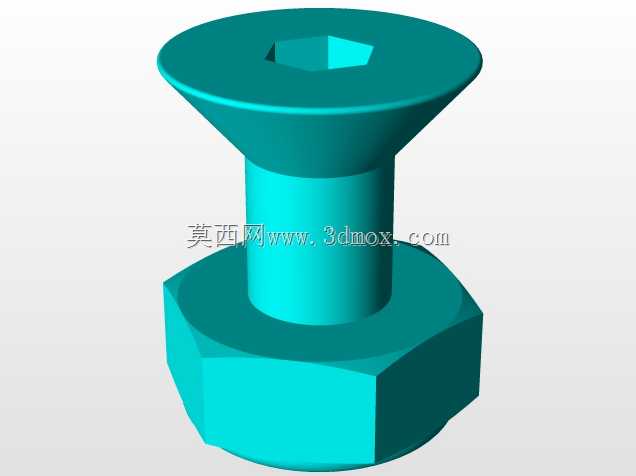

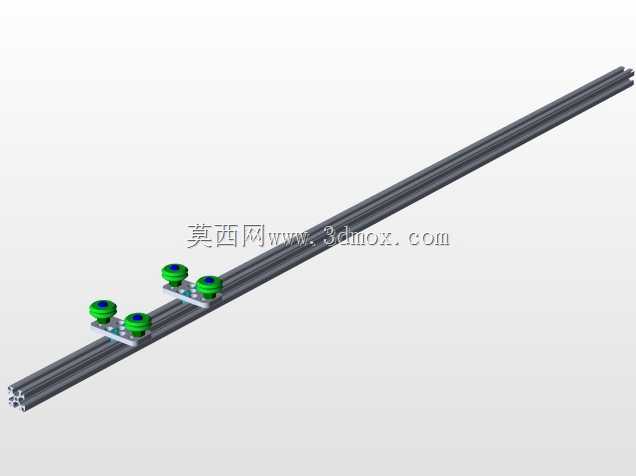

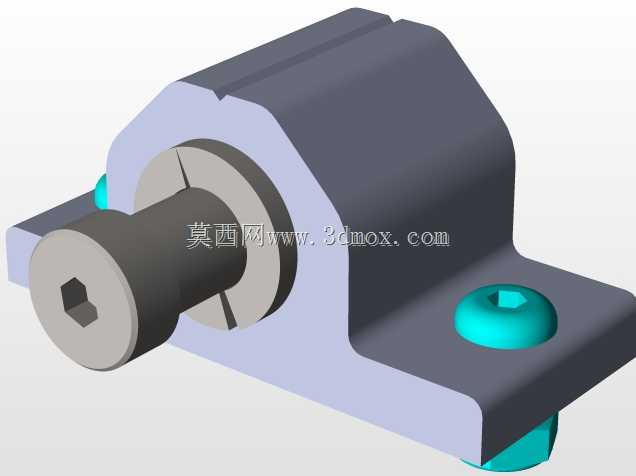

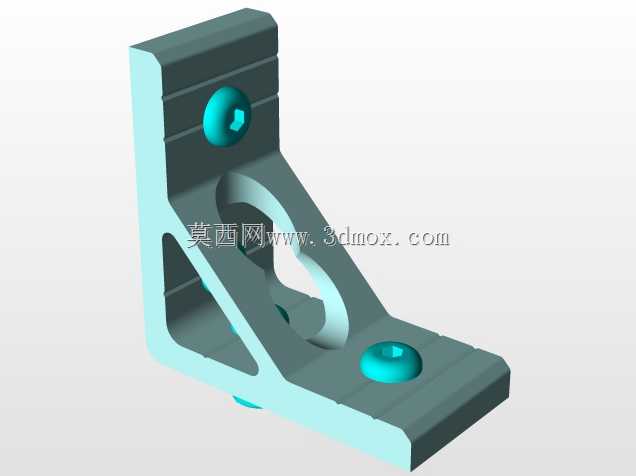

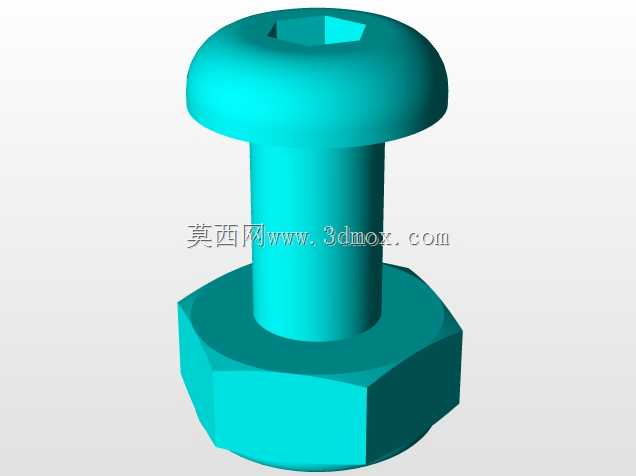

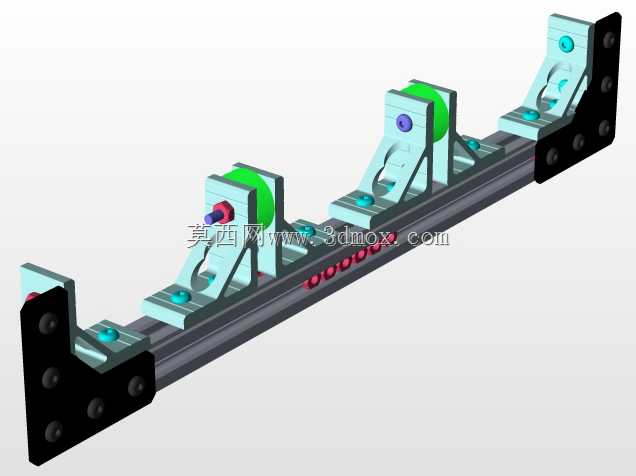

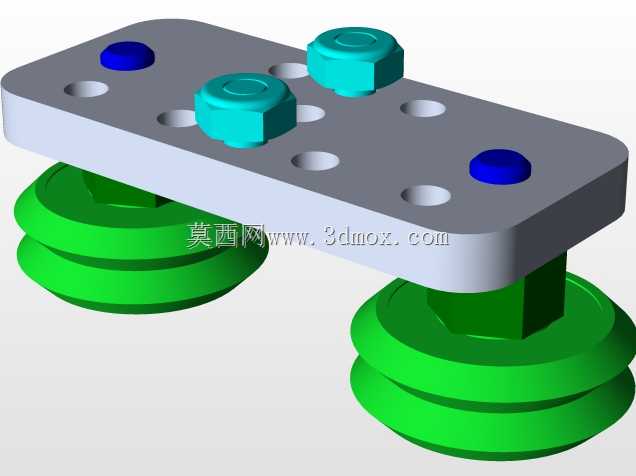

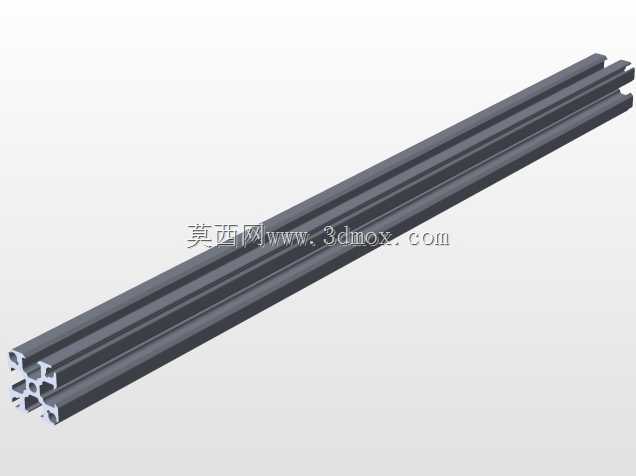

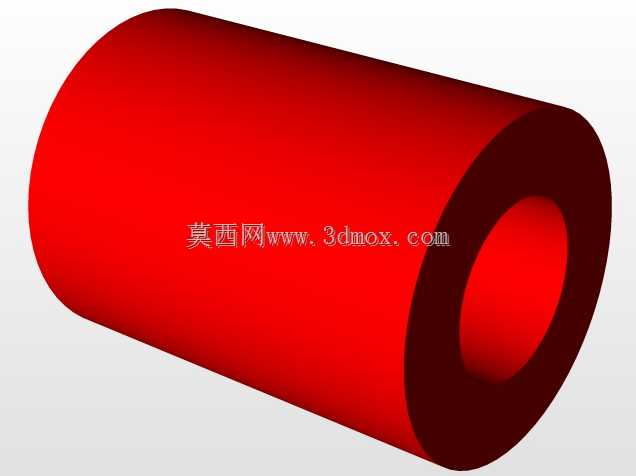

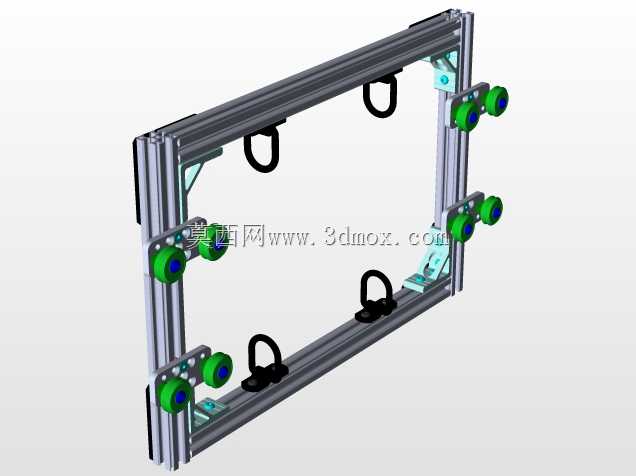

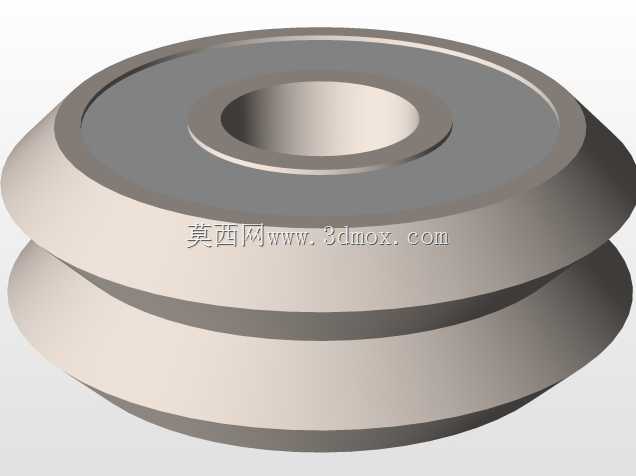

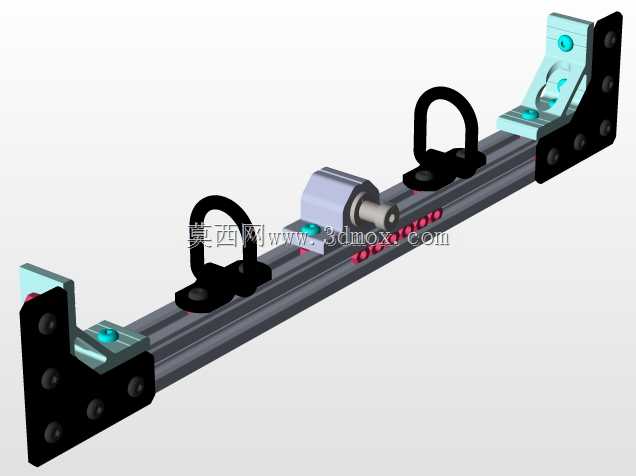

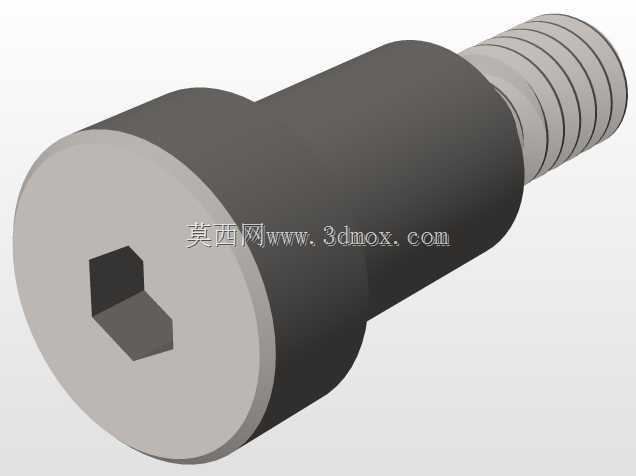

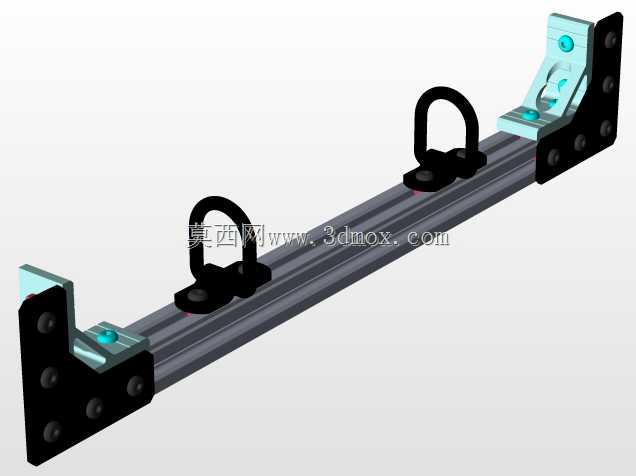

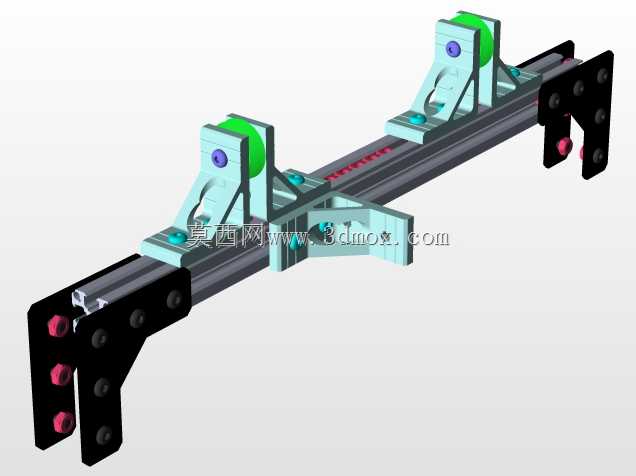

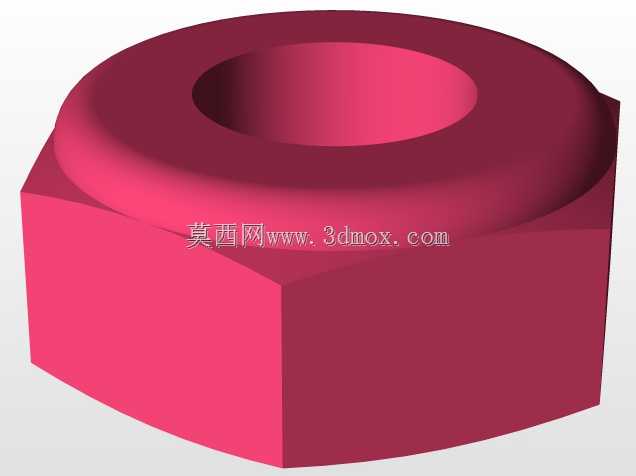

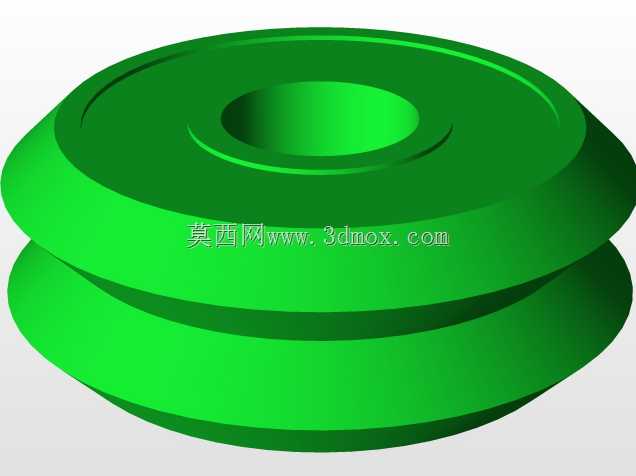

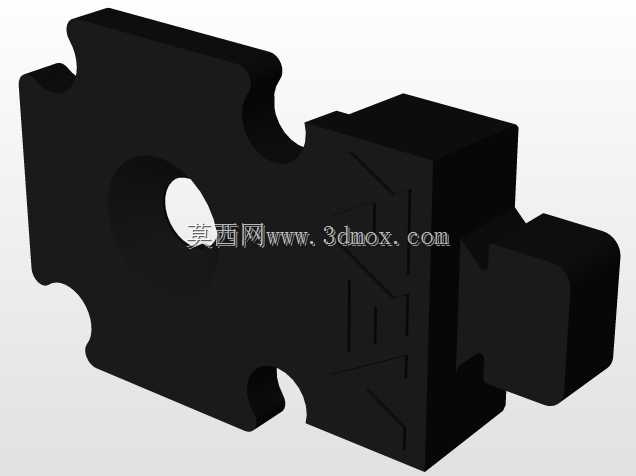

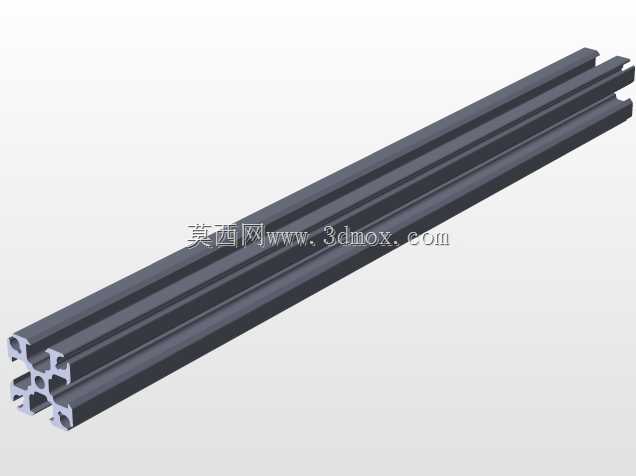

该结构为面向竞技类工程赛事设计的垂直升降承载框架，主要应用于赛事机器人的升降作业场景，可在限定的赛事场地边界内完成目标物件的抬升、悬挂与位置调整作业，适配赛事中需要完成垂直方向位移、高位取放物件的任务需求，能够在紧凑的安装空间内实现稳定的垂直升降动作，满足赛事规则下的设备尺寸限制与动作精度要求。整体框架采用工业铝型材拼接搭建，主体为立式长矩形框架结构，型材之间通过角件与紧固件完成刚性连接，无需复杂的焊接工艺，既保证了框架整体的结构强度，又兼顾了装配调试的便捷性，可根据实际赛事任务的需求快速调整局部安装点位，适配不同的末端执行组件安装。框架两侧设置有平行的垂直导向路径，配套的滑动组件可沿导向路径完成顺滑的上下位移，避免升降过程中出现卡滞、偏斜的问题，传动部分采用柔索牵引的传动方式，通过布置在框架上下端的导向轮组完成传动路径的转向，牵引动力端可布置在框架底部区域，有效降低设备整体重心，提升升降动作运行时的稳定性。框架上预留有多组标准化安装挂点，可根据任务需求加装载物托架、物件夹持组件、传感检测元件等不同功能配件，挂点位置沿框架垂直方向均匀排布，可适配不同抬升高度的任务需求，同时框架底部设置有多点位安装固定接口，可快速与赛事机器人的底盘主体完成刚性连接，保证整体设备在移动、升降作业过程中不会出现结构晃动。在设计过程中，重点考量了赛事场景下的设备重量限制与结构强度平衡，通过铝型材的选型搭配与筋位补强设计，在控制整体框架自重的前提下，保证了升降行程内的结构刚性，避免满载升降时出现框架形变影响动作精度；同时对传动路径做了优化，将柔索的运行路径完全限制在框架内侧区域，避免传动部件与外部环境、其他赛事装置发生干涉，适配赛事中多设备同场运行的复杂场景。框架的整体外形为窄长立式结构，横向占用空间较小，可在紧凑的机器人底盘上完成安装，不会占用过多的底盘布置空间，为其他功能组件预留充足的安装位置，升降行程覆盖框架整体高度的绝大部分区间，可满足从低位取件到高位放置的全行程作业需求，导向组件与传动组件的布置均做了防脱限位设计，在升降行程的上下极限位置设置有硬限位结构，避免动作超程导致的结构损坏，保证设备在高强度赛事作业过程中的运行可靠性。
