三自由度齿轮传动小型夹持机械臂

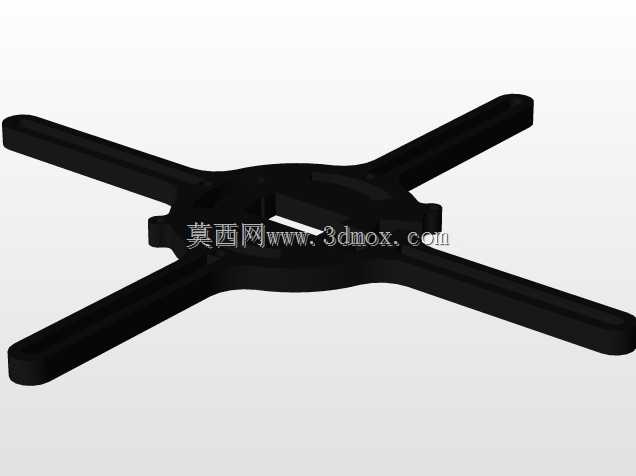

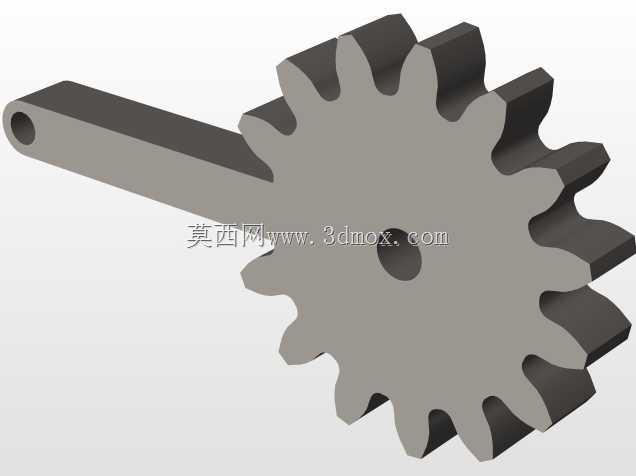

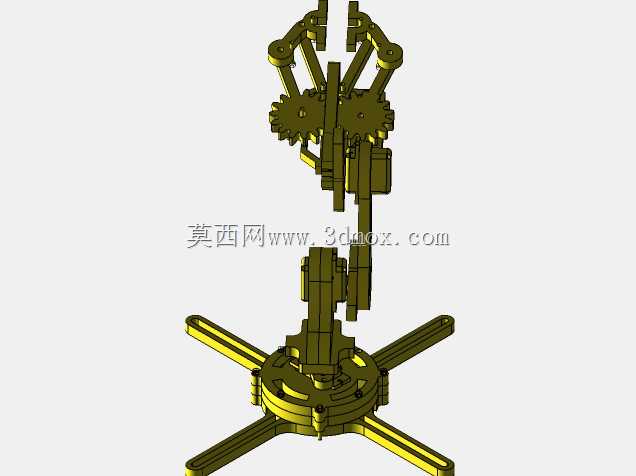

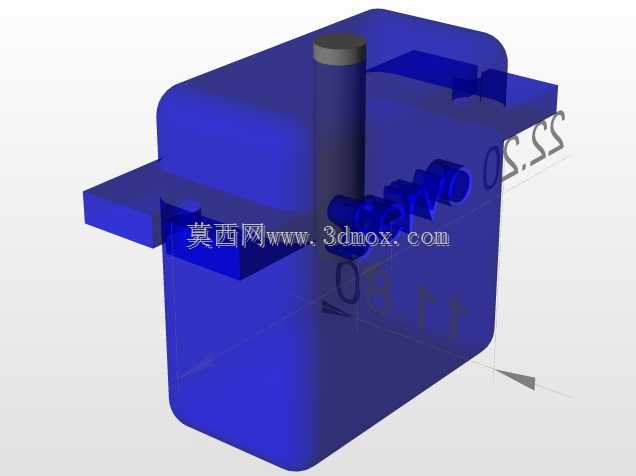

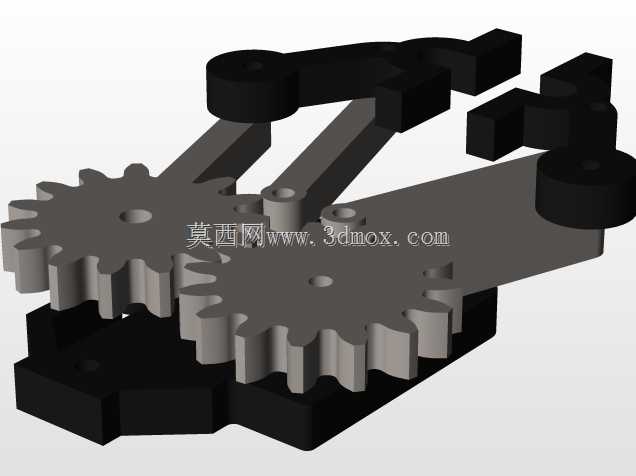

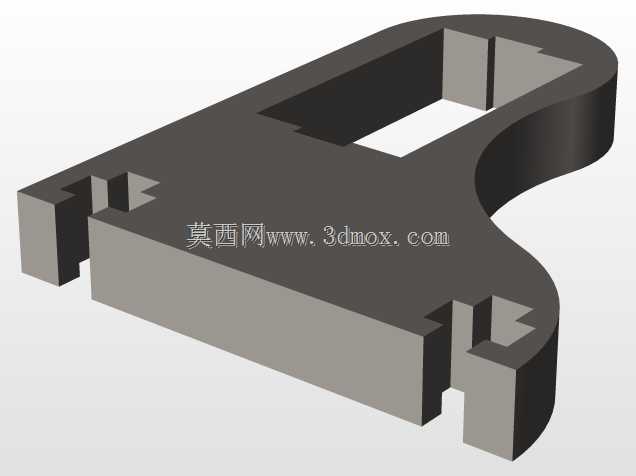

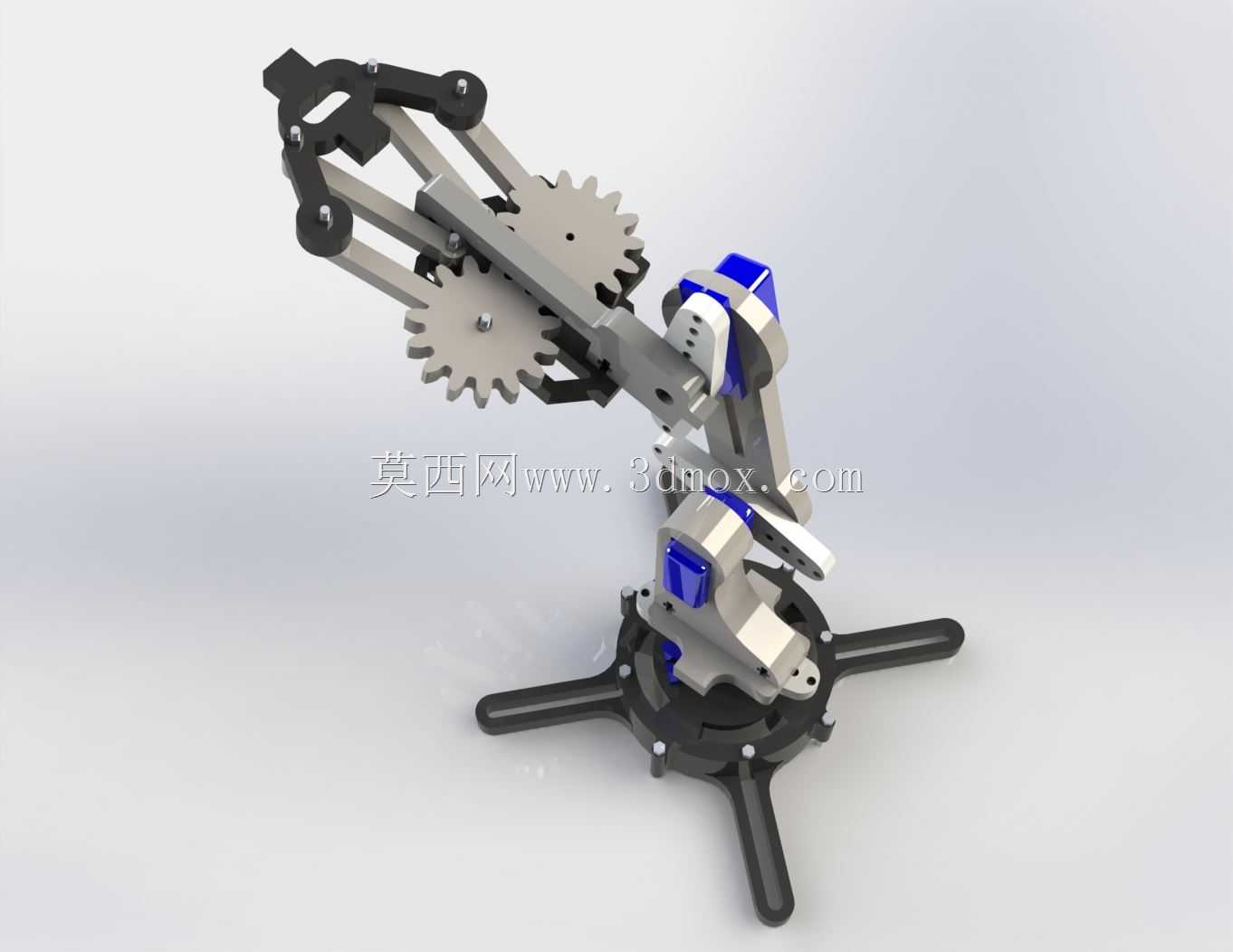

这款小型夹持机械臂主要面向教学实训、轻工小件分拣、桌面级精密装配、实验室物料转运等场景设计，可适配电子元器件分拣、小零件上下料、教学演示实验等多种轻载作业需求，能够在狭小的桌面作业空间内完成精准的物件抓取、移位、放置动作，替代人工完成重复性的小件搬运操作，降低微小物件操作的人工疲劳度与操作误差。设备整体采用三自由度运动架构，搭配四套伺服驱动系统，分别负责底座回转、大臂俯仰、小臂俯仰以及末端夹爪的开合动作，各关节运动解耦清晰，控制逻辑简单易上手，即使是入门级的工控学习者也能快速完成运动路径的编程调试。末端夹爪采用齿轮啮合传动结构，双侧夹爪通过齿轮同步反向运动，保证夹持过程中物件对中不偏移，夹持力可通过伺服参数灵活调整，既能夹持质地偏软的塑料小件，也能稳固夹持金属小零件，不会出现夹伤工件或者夹持脱落的问题。底座采用十字形支撑脚设计，无需额外打孔固定即可平稳放置在水平工作台面上，安装边界仅需占用直径三百毫米左右的桌面空间，整体作业半径覆盖底座中心向外两百八十毫米范围，垂直方向作业高度范围为底座平面向上两百二十毫米，可适配常规桌面工位的作业空间要求，无需对现有工作台进行改造即可直接部署使用。设计过程中优先考虑结构的易加工性与装配便捷性，大部分结构件采用板材拼接与标准紧固件连接的形式，减少复杂曲面零件的加工难度，关节处的转动副采用标准轴承配合定位，既保证转动的顺滑度，也能长期维持运动精度不出现松垮偏移。整体外观采用银灰与深蓝的配色方案，结构线条利落规整，外露的齿轮传动结构既直观展示机械传动原理，也方便日常的维护检查与润滑保养，夹爪部分做了圆角过渡处理，避免操作过程中尖锐棱角划伤操作人员，兼顾实用性与操作安全性。
