三自由度斯卡拉机械手结构设计

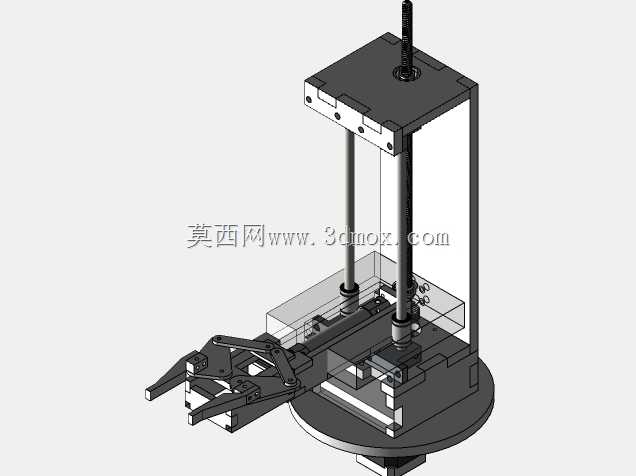

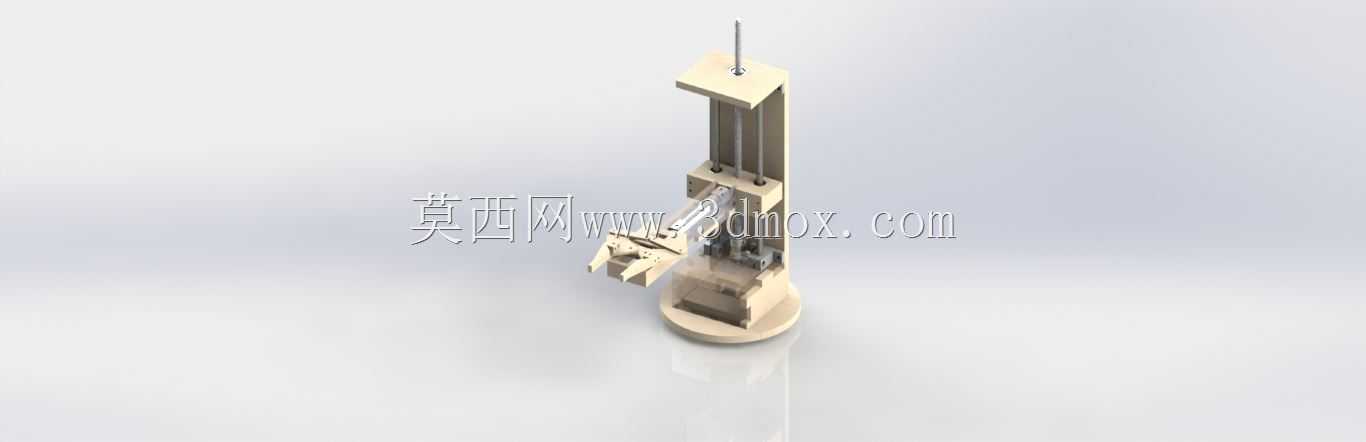

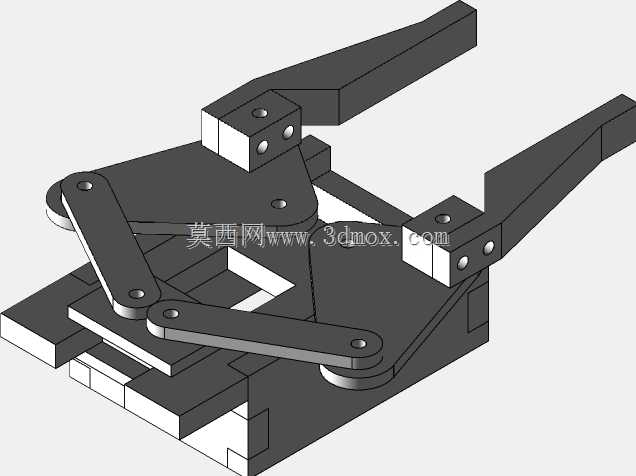

该款斯卡拉机械手属于平面关节型工业执行设备，核心应用场景覆盖3C电子元器件分拣、轻工产品小部件搬运、精密装配工位上下料、实验室样本转运等对平面定位精度有要求的作业环节，可适配狭窄空间内的重复性往复作业，替代人工完成高频率、高精度的点位操作，有效降低人工操作的疲劳误差，提升产线工位的作业一致性。设备实际用途聚焦于平面范围内的快速点位移动与末端夹取动作，可配合产线传送带、加工工位、检测工位完成物料的转移与定位，末端搭载的气动夹爪可适配不同尺寸的小型工件，通过夹爪的开合完成工件的抓取与释放，满足小负载工况下的自动化作业需求。产品功能特性上，该机械手设置三个运动自由度，分别为底座的回转自由度、垂直立柱方向的升降自由度、末端关节的回转自由度，可覆盖作业平面内的圆形作业范围，垂直方向的升降行程可适配不同高度的工位差，满足多层料架、不同高度加工台面的物料取放需求；传动结构采用线性导轨配合丝杆完成垂直方向的升降传动，回转关节采用轴承支撑保证转动的同轴度与平稳性，动力端搭载伺服电机提供精准的动作输出，可通过参数设置调整运动速度与定位精度，适配不同节拍的产线需求。产品设计思路围绕紧凑化、轻量化展开，整体采用立式立柱布局，底座采用圆形支撑结构保证设备放置的稳定性，立柱部分采用型材搭建主体框架，将传动部件、动力部件集成在立柱框架内部，减少外部冗余结构，缩小设备整体占地面积；关节部分采用模块化设计思路，将回转支撑、传动连接、动力输出部件集成为独立关节模块，便于后续的维护与部件更换，末端夹爪采用快换结构设计，可根据作业需求更换不同类型的执行末端，拓展设备的适用场景。外形尺寸与安装边界方面，设备整体为立式圆柱状布局，底座直径可适配常规小型自动化工位的安装台面，无需额外做大范围的台面改造，垂直方向的总高度可满足常规桌面级作业的升降行程需求，作业半径覆盖底座周围的圆形作业区域，安装时仅需固定底座即可完成设备的定位，设备运行时的运动轨迹无外凸的干涉部件，可与周边的工位设备保持较小的安全间距，提升产线空间的利用率。
