DB9串口连接器三维结构设计

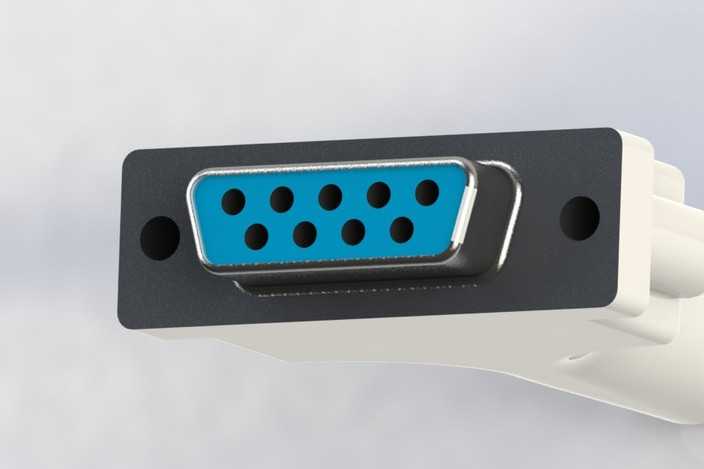

本作品为DB9串口连接器的三维参数化建模成果，建模过程严格遵循实际工业连接器的尺寸规范与结构逻辑，完整还原了该款接插件的全部细节特征。建模阶段首先以公制单位为基准搭建整体装配骨架，先构建连接器的主体绝缘基座部分，采用拉伸、切除等基础特征完成基座的外形轮廓，精准预留出9个插针安装孔位与两侧的固定螺丝安装通孔，孔位排布严格遵循DB9接口的标准间距要求，确保接口的通用性与互换性。随后构建接口内部的9根接触插针，通过扫描特征完成插针的细长圆柱主体与尾部焊接端的结构建模，每根插针的位置与基座孔位完全对应，装配后无错位偏差。金属屏蔽外壳部分采用钣金建模思路，通过基体法兰、边线法兰、折弯等特征还原金属外壳的包裹结构，外壳边缘的冲压卡扣结构也做了精细化还原，确保外壳与绝缘基座的卡合结构符合实际装配逻辑。尾部的出线护套部分采用柔性材质的建模表现，通过放样特征完成护套从方形接口端到圆形出线端的平滑过渡，表面的防滑纹理采用阵列凸台特征实现，还原了实际产品的握持防滑设计。材质渲染阶段，绝缘基座部分采用深蓝色哑光塑料材质，调整材质的粗糙度与反射参数还原普通工程塑料的质感；金属插针与屏蔽外壳采用镀镍金属材质，添加轻微的反射模糊效果模拟金属表面的细微磨砂质感，避免过度镜面反射失真；尾部护套采用浅灰白色的软质PVC材质，适当降低材质硬度参数，添加细微的颗粒质感表现软胶材质的视觉特征；安装法兰部分采用黑色哑光工程塑料材质，与主体蓝色基座形成清晰的材质区分。结构设计上充分考虑了实际产品的装配关系，所有零件之间保留了合理的装配间隙，金属外壳与基座的卡扣配合、插针与基座的过盈配合、护套与外壳的卡接结构都做了准确的结构表达，整体模型可直接用于装配干涉检查、产品结构展示、教学演示等场景，建模过程中所有特征均保留参数化编辑属性，可根据实际需求调整接口尺寸、安装孔距、护套长度等参数，适配不同的使用场景需求。渲染阶段采用柔和的工作室布光，主光源从侧上方打亮产品主体，添加补光弱化阴影死黑区域，突出金属部分的光泽与塑料部分的质感差异，最终渲染效果清晰展现了DB9连接器的外观特征与结构细节，能够直观呈现该款串行连接器件的完整形态。
