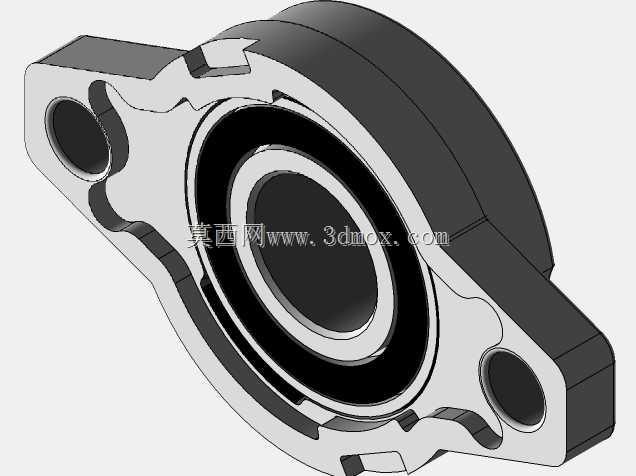

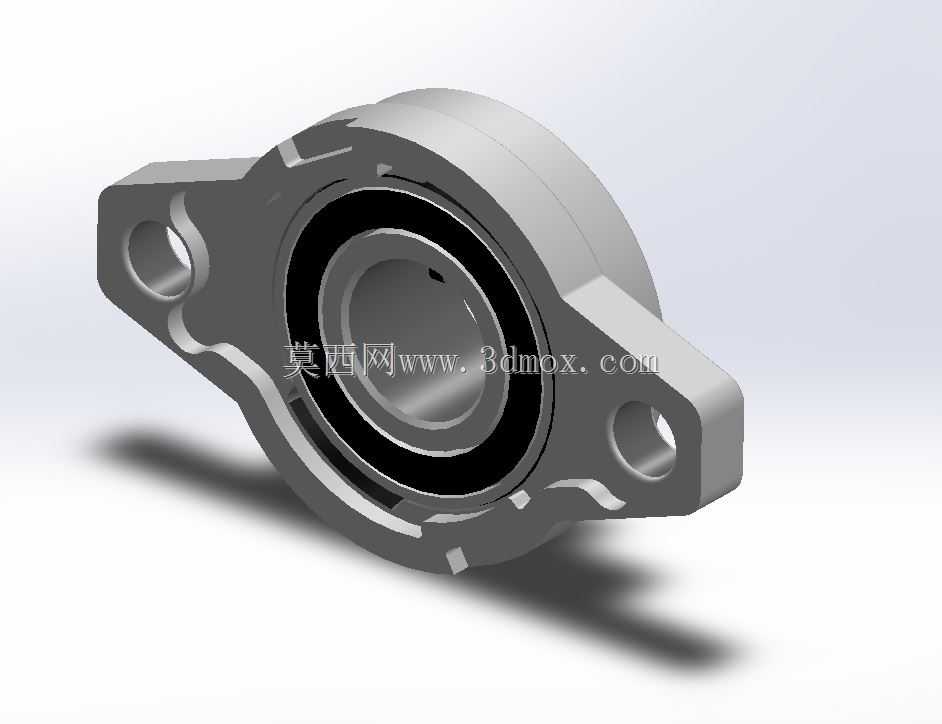

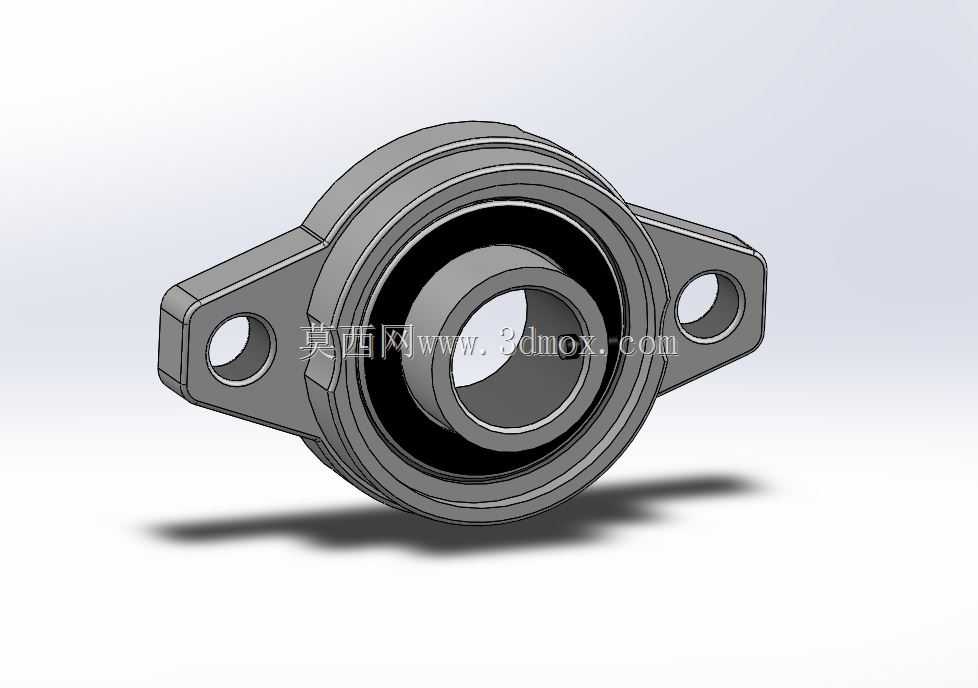

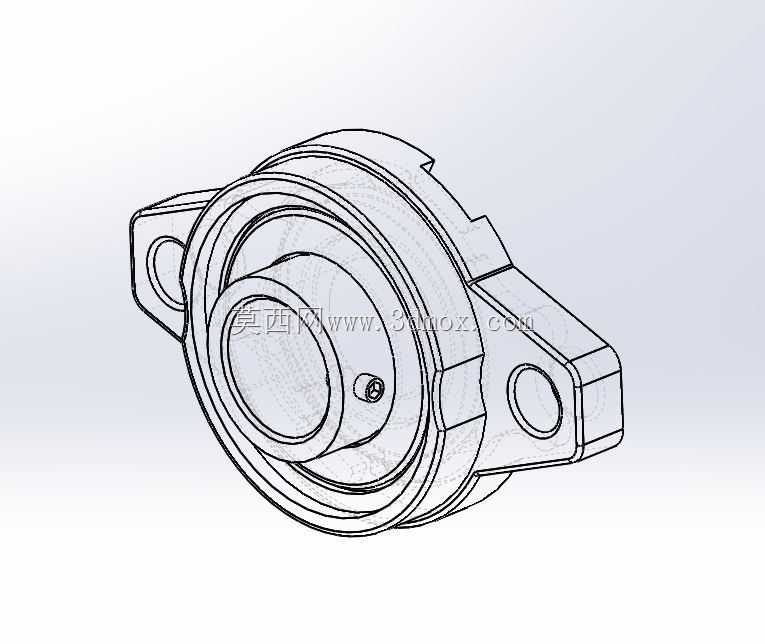

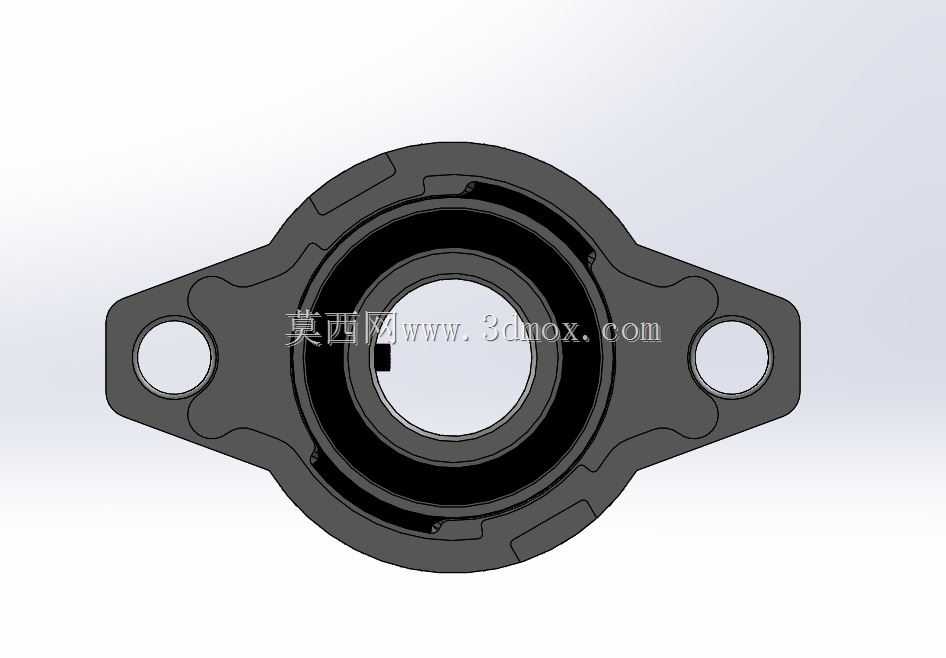

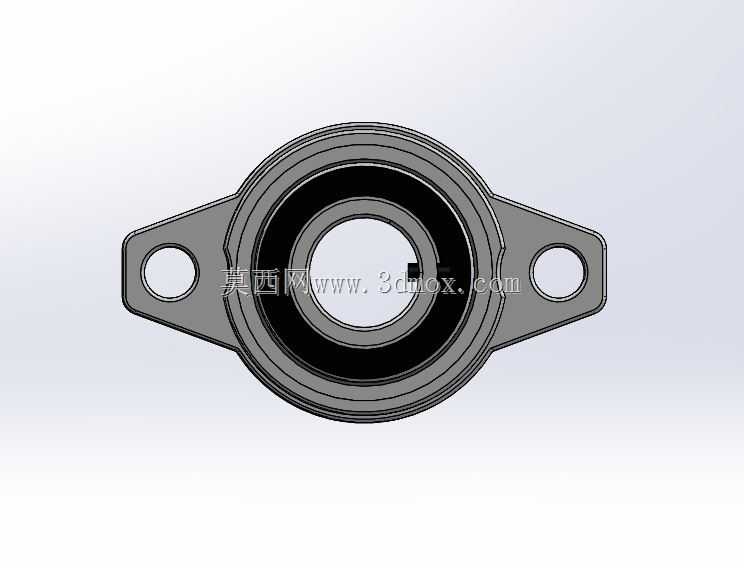

15mm孔径菱形带座外球面轴承结构

这款菱形法兰式带座外球面轴承，核心适配15mm直径的传动轴，是轻载传动场景中极为常用的支撑部件，广泛应用在食品输送线、小型包装设备、农用轻型机具、办公自动化设备以及家用小型机械的传动系统中，承担转轴的径向支撑与少量轴向限位作用，能在安装面存在小幅角度偏差时自动补偿对中误差，降低轴系安装的精度要求，提升设备运行的稳定性。从实际使用场景来看，这类轴承常被安装在设备的型材框架或者薄型安装板上，两个对称布置的安装孔可直接穿入螺栓完成固定，不需要额外加工复杂的轴承安装沉孔，对于轻量化设备的组装来说能大幅降低加工与装配难度，尤其适合铝合金型材搭建的非标自动化设备、小型传送带的辊筒支撑端，能快速完成转轴的定位装配，缩短设备的组装调试周期。在功能特性上，该轴承自带的菱形轴承座为一体式铸造成型，座体与外球面轴承外圈采用球面配合结构，当传动轴出现轻微挠曲变形、或者安装面存在小范围的平面度误差时，轴承内圈可以随轴的角度小幅偏转，不会出现卡滞、别劲的情况，能有效避免轴承受力不均导致的早期磨损，延长部件的使用寿命。轴承内圈带有顶丝结构，安装时将轴穿入内孔后拧紧顶丝即可完成轴与轴承的锁紧固定，不需要额外配置轴套、挡圈等定位零件，装配流程十分简便。从设计思路来看，这款轴承采用菱形法兰的布局，相比圆形法兰座体积更小巧，两个安装孔的中心距经过优化，在保证座体安装强度的前提下尽可能压缩了占用空间，适合安装空间局促的紧凑型设备布局；座体的加强筋沿着轴承承载方向延伸，能在不增加整体壁厚的情况下提升座体的抗载荷能力，避免受径向力时座体出现开裂变形。轴承的密封结构采用接触式橡胶密封圈，能阻挡外界的粉尘、碎屑以及少量飞溅的液体进入轴承内部滚道，保持润滑脂的清洁，在多尘、有少量喷淋的生产场景下也能稳定工作，不需要频繁拆解维护加注润滑脂。在外形尺寸与安装边界上，该轴承的内孔直径为15mm，两个安装孔沿菱形长轴方向对称分布，安装时需要预留的操作空间较小，法兰面贴合安装面即可完成定位，轴承整体突出安装面的高度较低，不会与周边的传动部件、护罩结构产生干涉，适配多数轻型传动机构的安装空间要求。在实际选型应用中，这类轴承主要承受径向载荷，适合转速中等、载荷不大的传动部位，安装时不需要对安装面进行高精度的刮研加工，仅需要保证安装面平整即可，对于中小批量设备生产、设备改造维修场景来说，是性价比极高的支撑部件选择，能快速替换同规格的损坏轴承，减少设备停机维护的时间。
