起重机吊臂回转驱动减速装置

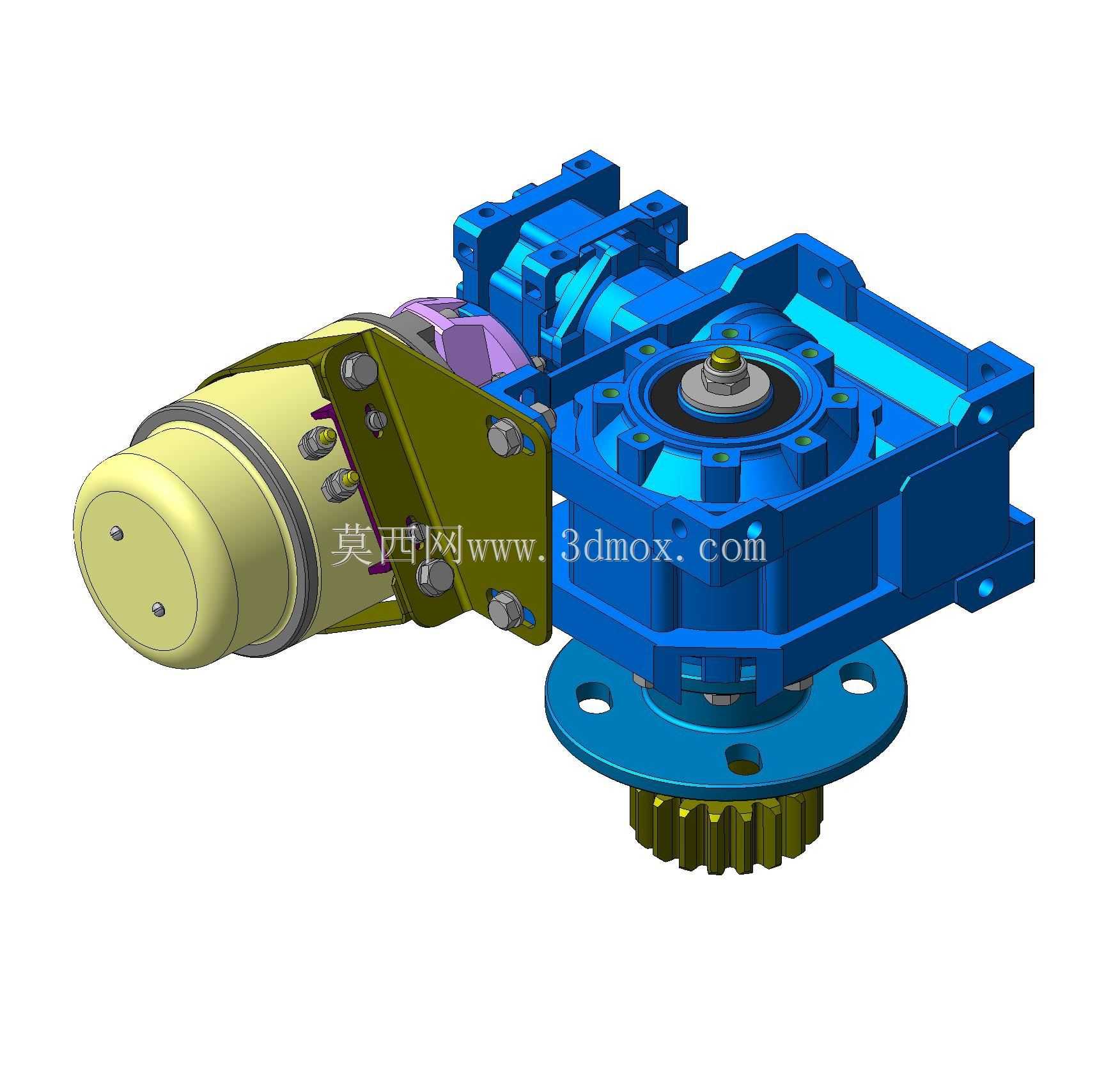

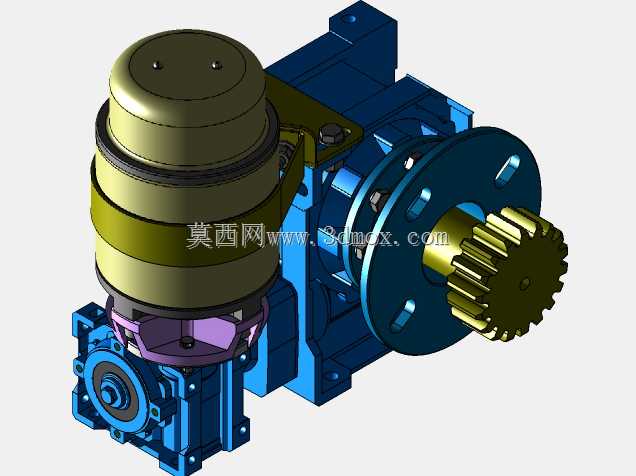

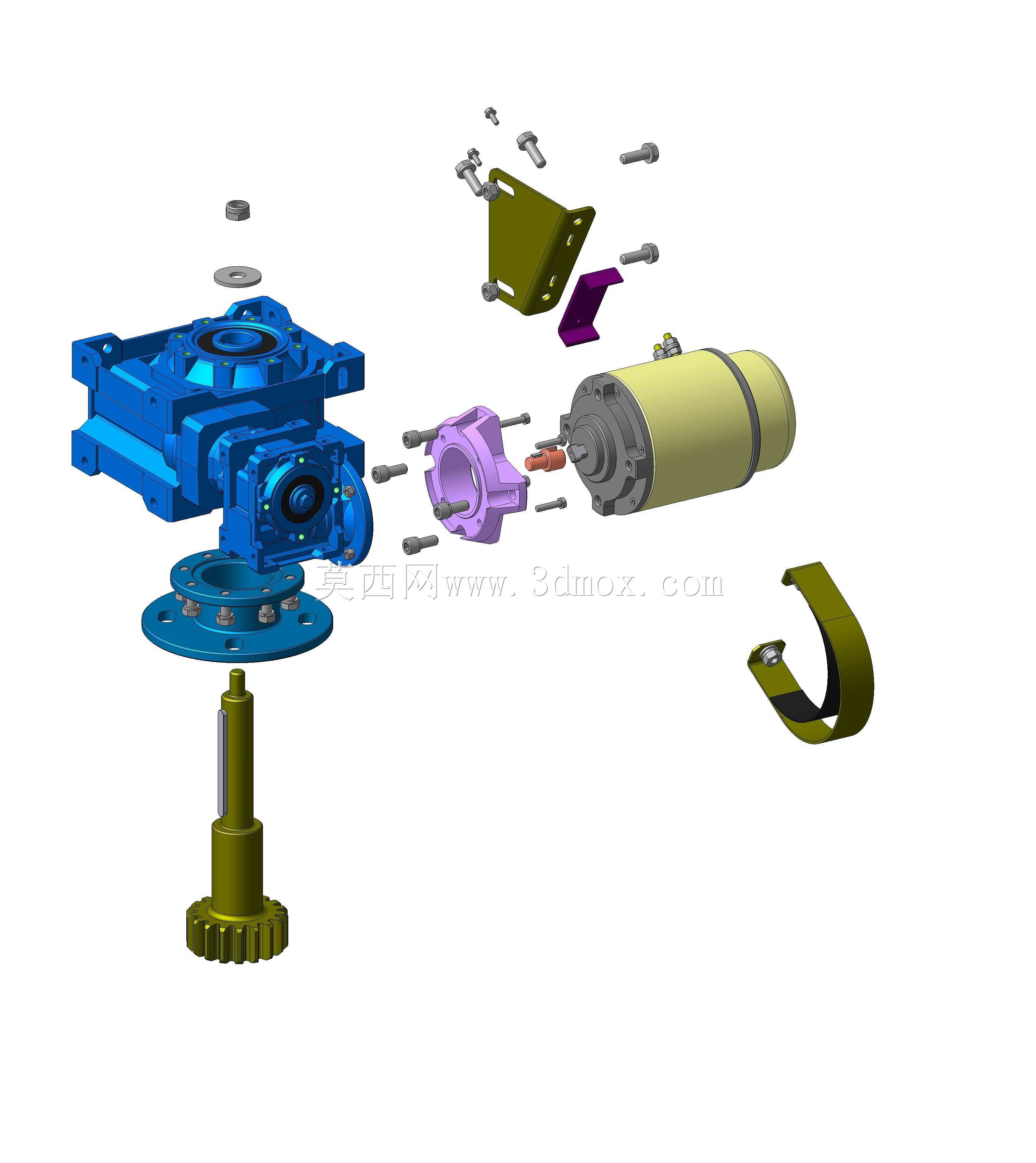

该装置为起重机吊臂的回转驱动核心执行部件，主要应用于各类轮式起重机、塔式起重机的吊臂水平回转作业场景，承担吊臂方位调整的动力传递与减速增扭功能，是起重作业中实现吊具精准对位、作业范围覆盖的关键配套机构。在实际作业过程中，该装置接收动力单元输出的高转速低扭矩动力，通过内部两级蜗轮蜗杆传动结构完成大传动比减速，将动力转化为低转速大扭矩的回转输出，驱动吊臂围绕回转支承完成0到360度范围内的方位调整，可适配不同作业半径、不同吊装方位的作业需求，保障吊装过程中吊臂转动平稳、定位精准，避免回转过程中的冲击晃动影响吊装安全。从产品功能特性来看，该装置集成了动力连接端、减速箱体、输出齿轮法兰三个核心功能段，输入端可直接适配低压直流动力单元的输出轴，无需额外加装过渡连接结构；箱体采用一体化铸造成型结构，内部传动副的安装定位面一次加工成型，可保障蜗轮蜗杆啮合间隙控制在合理区间，降低传动过程中的噪音与磨损；输出端采用法兰连接结构搭配外啮合圆柱齿轮，可直接与起重机回转支承的内齿圈啮合传动，传动效率稳定，承载能力强，可承受吊臂带载回转时产生的径向与轴向复合载荷。在设计思路上，该装置优先考虑起重作业的可靠性与安装便捷性，整体采用卧式安装布局，输入端与输出端呈垂直轴布置，可充分利用起重机转台的上部安装空间，避免与吊臂变幅机构、卷扬机构产生空间干涉；箱体底部设置带安装孔的圆形法兰底座，可直接通过螺栓固定在转台的安装支座上，安装定位基准统一，现场装配无需复杂调校；传动结构选用两级蜗轮蜗杆传动，一方面可实现大传动比的动力转换，满足吊臂低速回转的作业需求，另一方面蜗轮蜗杆结构具备反向自锁特性，可在动力单元停止输出时锁止吊臂位置，避免吊臂受外力作用出现非预期滑动，提升作业安全系数。从外形尺寸与安装边界来看，该装置整体轴向长度适配中小吨位起重机转台的安装空间，输入端圆柱壳体直径可适配常规动力单元的连接尺寸，箱体上部的检修盖板预留了充足的维护操作空间，日常检查传动副润滑状态、添加润滑脂时无需拆解整个装置；底部输出齿轮的分度圆直径与回转支承齿圈参数匹配，安装后齿轮啮合侧隙符合起重机械的相关规范要求，法兰底座的安装孔位采用圆周均布设计，可适配不同厂家同吨位起重机的安装支座尺寸，具备较好的通用适配性。
