工业传动用常闭式安全制动钳结构设计

这款安全制动钳主要应用于工业传动系统的安全防护场景，常见于带式输送机、起重提升设备、自动化输送线、电梯曳引系统等需要可靠制停与防坠保护的工况中，核心作用是在设备出现失速、断轴、传动失效等异常工况时，快速夹紧配套的制动轮或导轨面，通过摩擦力实现负载的可靠锁止，避免设备溜车、坠滑等安全事故发生，是工业设备安全防护体系中不可或缺的末端执行部件。

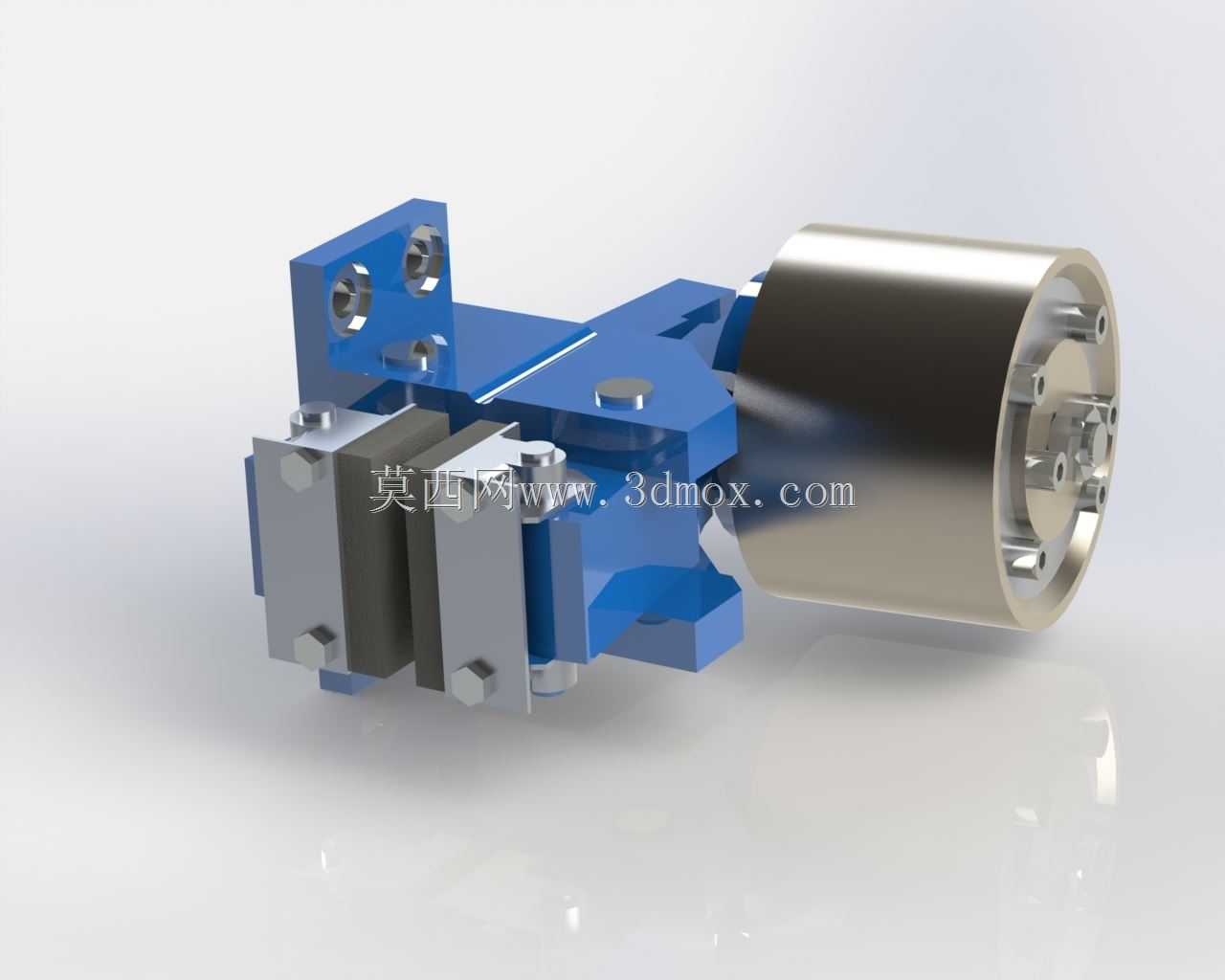

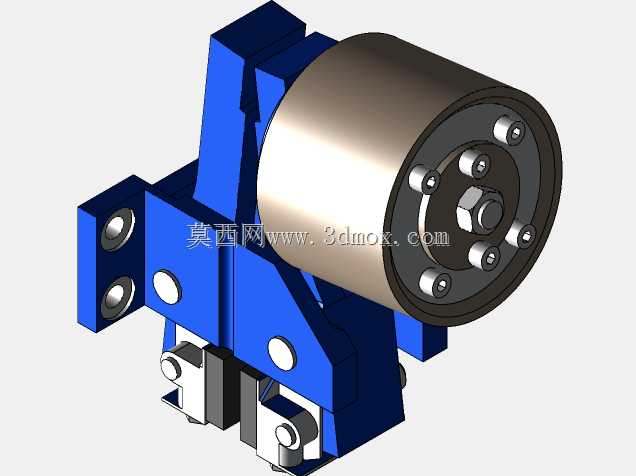

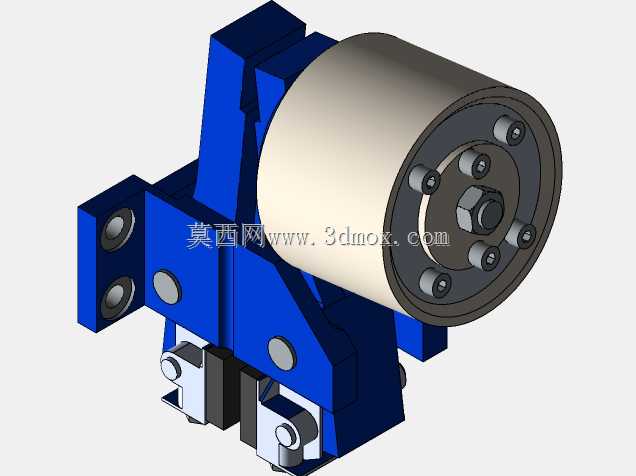

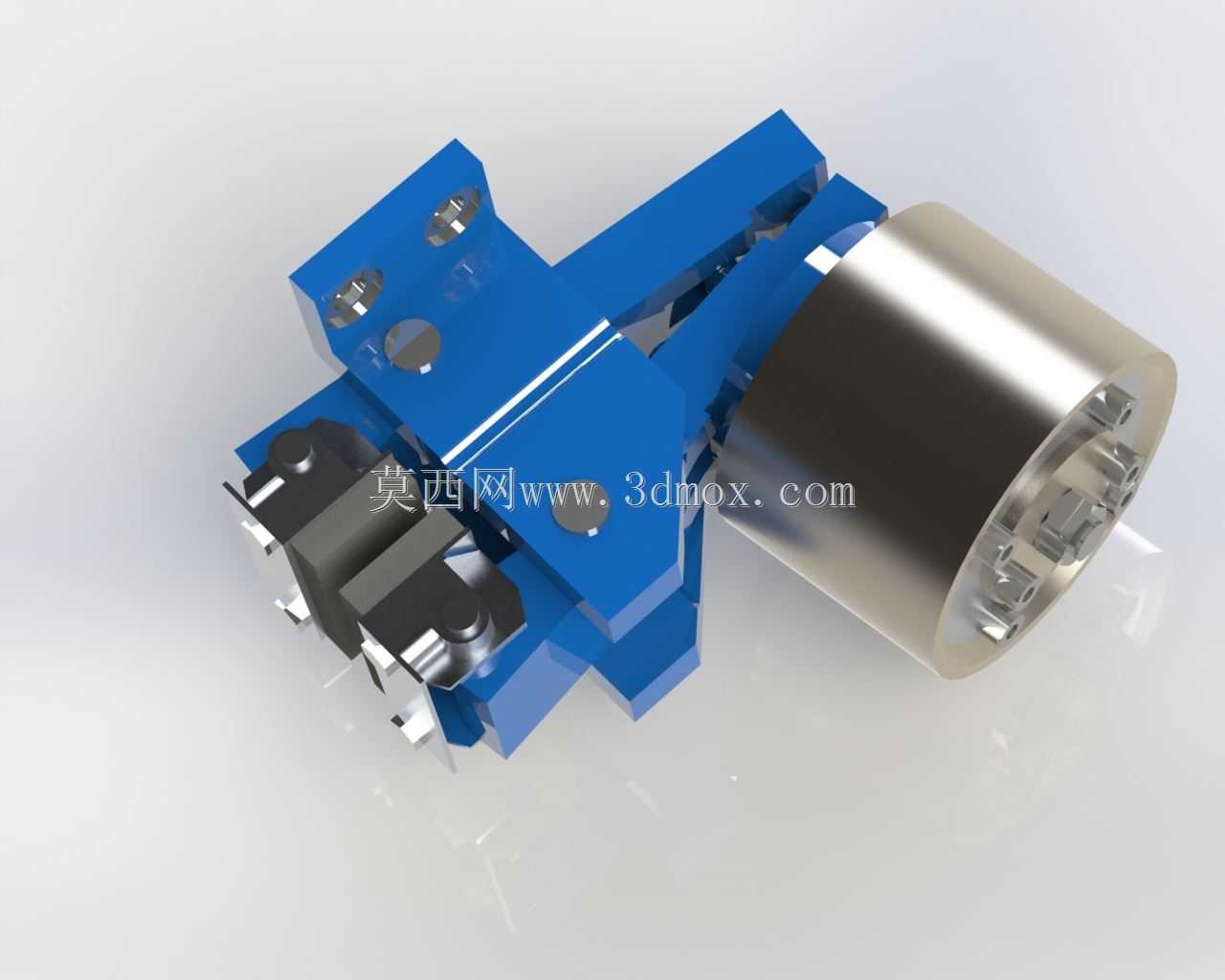

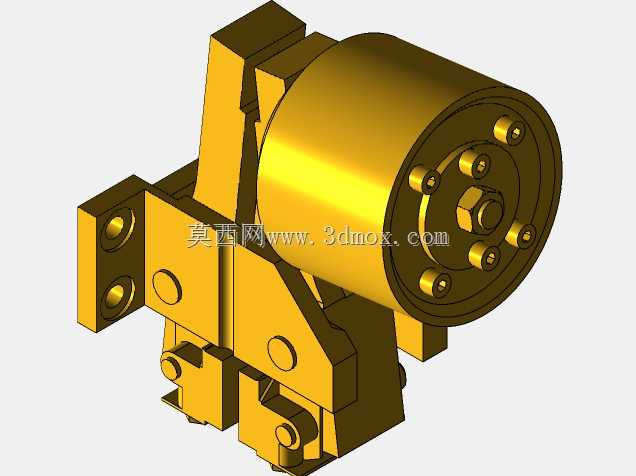

从功能特性来看，该制动钳采用常闭式设计思路，即设备正常运行时依靠配套的动力单元（图中集成的缸体结构）提供驱动力克服内部弹簧预紧力，使摩擦副保持张开状态，不与运动部件接触，不会产生额外的摩擦损耗；当动力源失压或触发安全信号时，动力单元卸荷，内部预紧弹簧会快速推动两侧的摩擦块向中间收拢，夹紧中间的制动辊或导轨面，依靠摩擦块与被夹紧件之间的静摩擦力实现制停，这种设计天然具备失效安全特性，哪怕出现动力中断、线路故障等极端情况，也能自动触发制动，最大化保障设备与人员安全。

在设计思路上，这款安全钳采用模块化集成设计，主体安装基座采用高强度合金结构，通过多组螺栓连接实现各部件的刚性固定，基座上预留了多组标准安装孔位，可适配不同安装面的固定需求；两侧摩擦块采用快换式结构设计，当摩擦片磨损到极限厚度时，无需拆解整个钳体，仅需松开固定压块即可快速更换摩擦片，大幅降低后期维护的时间成本；集成的动力单元与钳体采用直连式布局，省去了额外的传动连杆结构，既减少了传动环节的间隙误差，提升了制动响应速度，也缩小了整体结构的占用空间。

从安装边界来看，这款安全钳的整体结构紧凑，钳体主体部分的安装面做了平面度精加工处理，可直接贴合设备机架的安装面进行固定，安装时需要保证两侧摩擦块的对称中心与被夹紧制动件的中心重合，偏差控制在合理范围内才能保证两侧摩擦块受力均匀，避免偏磨导致制动力不足；摩擦块的张开间隙设计为合理范围，既保证正常运行时不会与运动件发生刮蹭，也能保证制动触发时可以快速贴合夹紧，整体安装空间预留仅需在制动件周边留出对应钳体尺寸的操作空间即可，适配多数工业设备的安装空间要求，同时钳体侧面预留了磨损检测传感器的安装位，可按需加装检测元件，实时监测摩擦片磨损状态，提前预判维护需求。
