仿ABB结构多关节工业机械臂设计

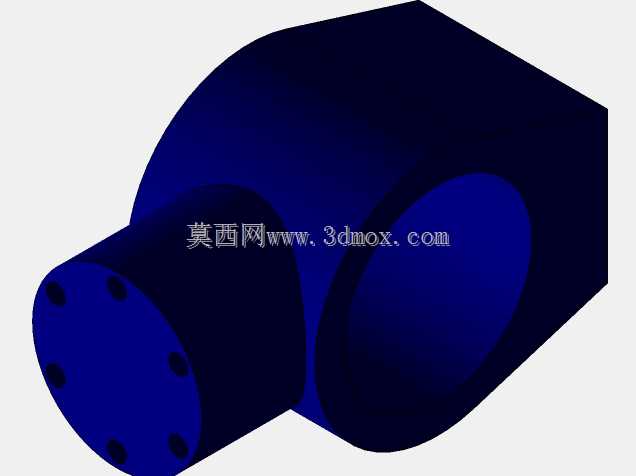

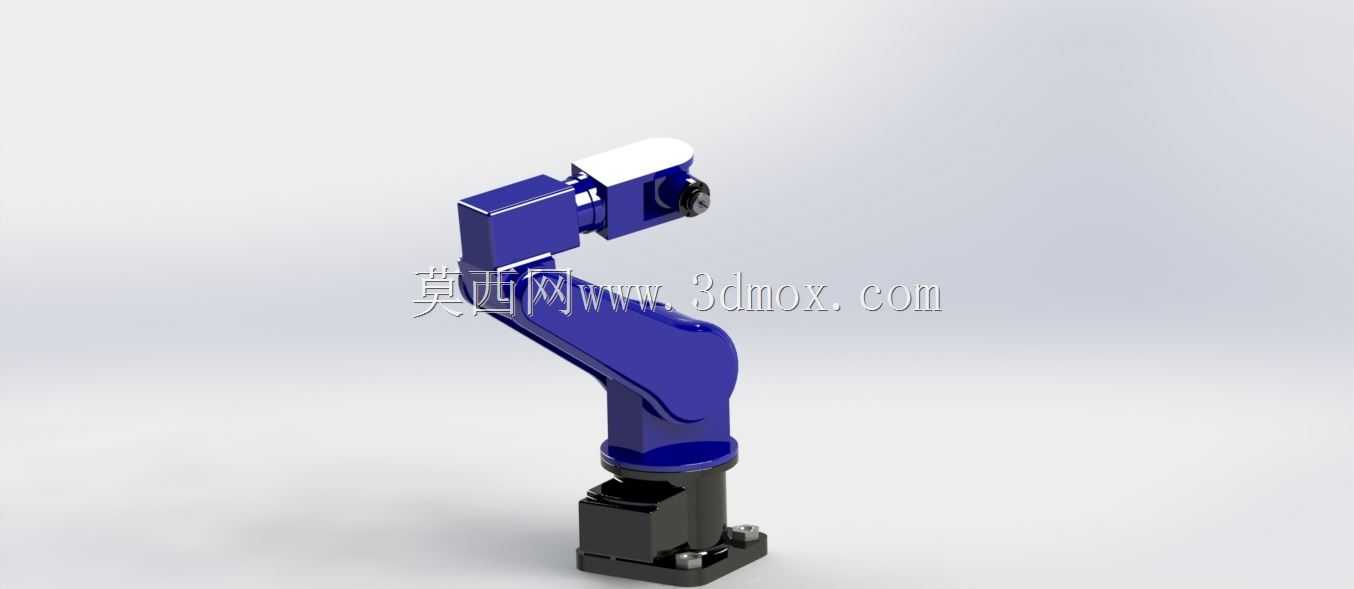

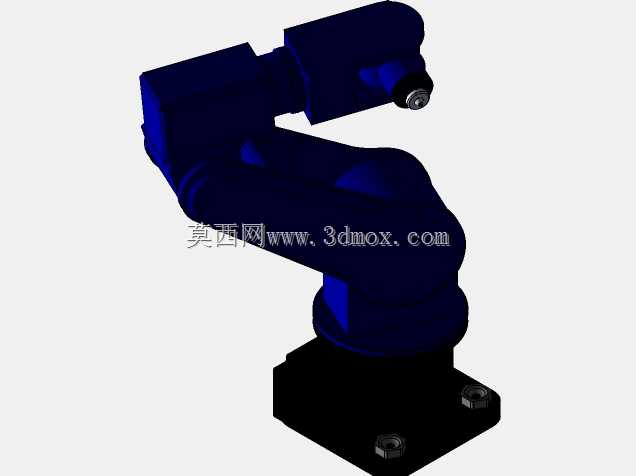

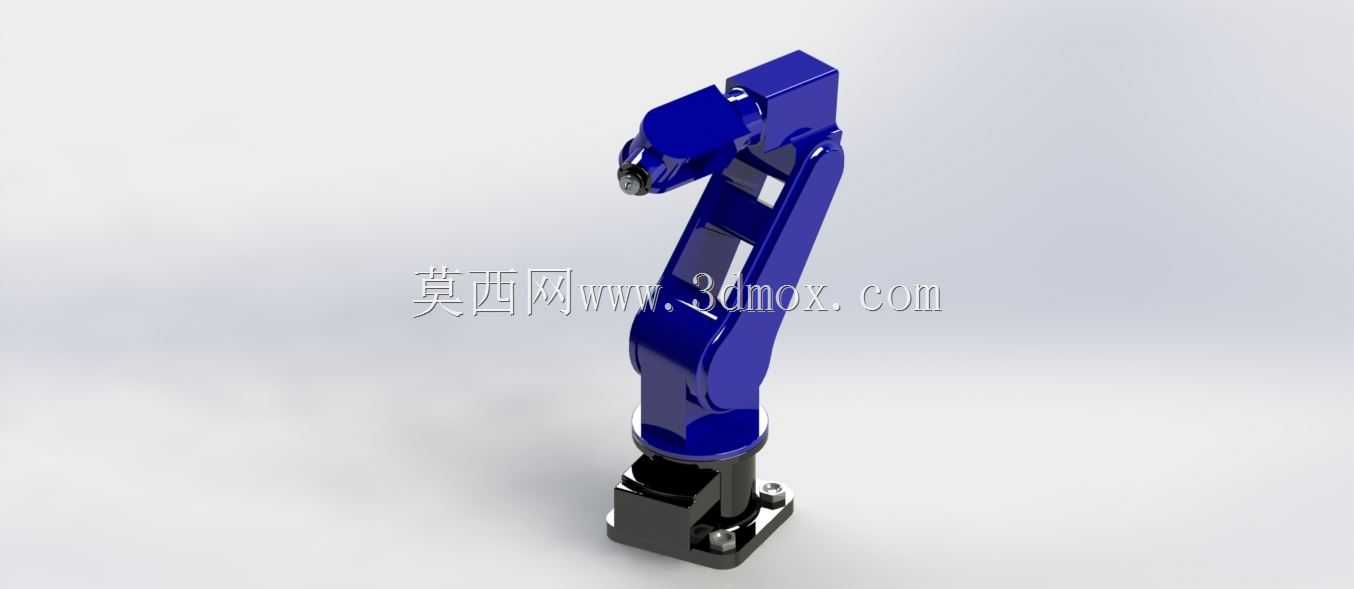

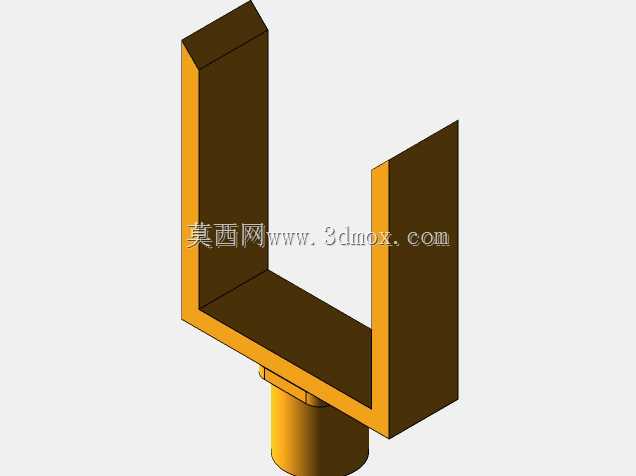

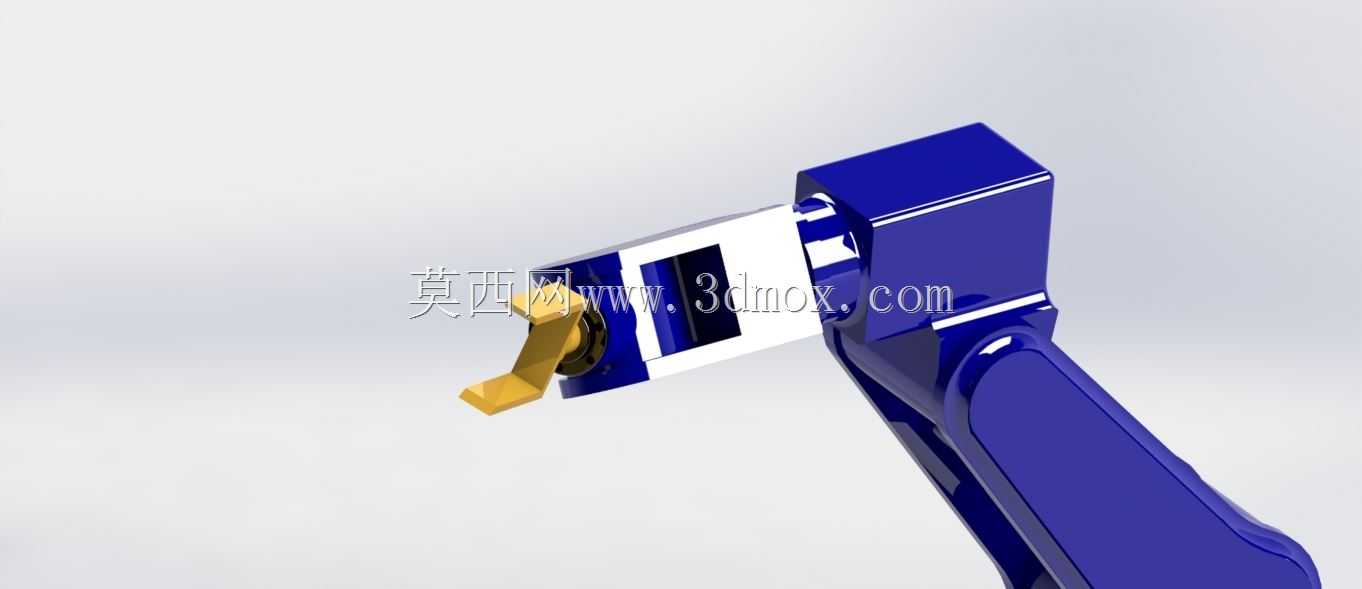

这款多关节机械臂主要面向3C电子装配、小型零部件上下料、轻工产品分拣、实验室自动化操作等场景设计，可适配产线中重复度高、定位精度要求严苛的工位需求，替代人工完成单调重复的抓取、搬运、定位作业，也可搭载焊枪、吸盘、夹爪等不同末端执行器，完成小工件焊接、涂胶、精密装配等拓展作业，适配离散制造中小批量柔性生产的快速换产需求。从功能特性来看，该机械臂采用串联多关节构型，具备腰部回转、大臂俯仰、小臂俯仰、腕部旋转等多个自由度，工作覆盖范围可满足半径0.8米以内的作业空间需求，各关节采用模块化连接设计，关节处预留了走线槽与驱动元件安装位，可根据负载需求选配不同扭矩的伺服驱动组件，底座采用方形法兰安装结构，安装孔位按照通用工业机器人安装标准设计，可直接固定在生产线工作台、移动AGV平台或者专用设备机架上，安装边界预留了足够的维护操作空间，日常检修时无需拆解整体臂体结构即可完成驱动元件的更换调试。设计思路上参考成熟工业机器人的构型逻辑，在保证结构强度的前提下对臂体外形做了流线型优化，臂身采用内走线设计避免管线外露干扰作业动作，各关节的转动限位结构做了内嵌处理，既避免作业过程中出现超程碰撞，也让整体外观更加整洁利落。臂体的各段连接部位做了加强筋结构设计，在保证整体轻量化的同时提升臂体刚性，减少高速运动过程中的结构形变，保障末端定位精度。底座部分采用加厚安装座设计，可抵消臂体运动过程中产生的倾覆力矩，保证高速启停工况下的设备稳定性。腕部接口采用通用快换结构设计，可快速适配不同类型的末端执行器，无需额外设计转接法兰，缩短产线换型的调试周期。整体结构拆分逻辑清晰，各零部件的装配公差按照通用工业设备的加工精度要求设定，普通机加工工艺即可完成所有结构件的生产制造，降低了设备的加工与组装成本，适合中小制造企业做自动化改造时选用，也可作为教学实训平台的机械本体，用于工业机器人操作、编程相关的实操教学场景。
